Typenschild

Auf dem Typenschild sind IEC- und NEMA-Kenndaten, UL, C-UL, CSA und CE-
Kennzeichen, eine Typenbezeichnung und eine Seriennummer angegeben, mit
denen das jeweilige Gerät identifiziert werden kann. Das Typenschild befindet sich

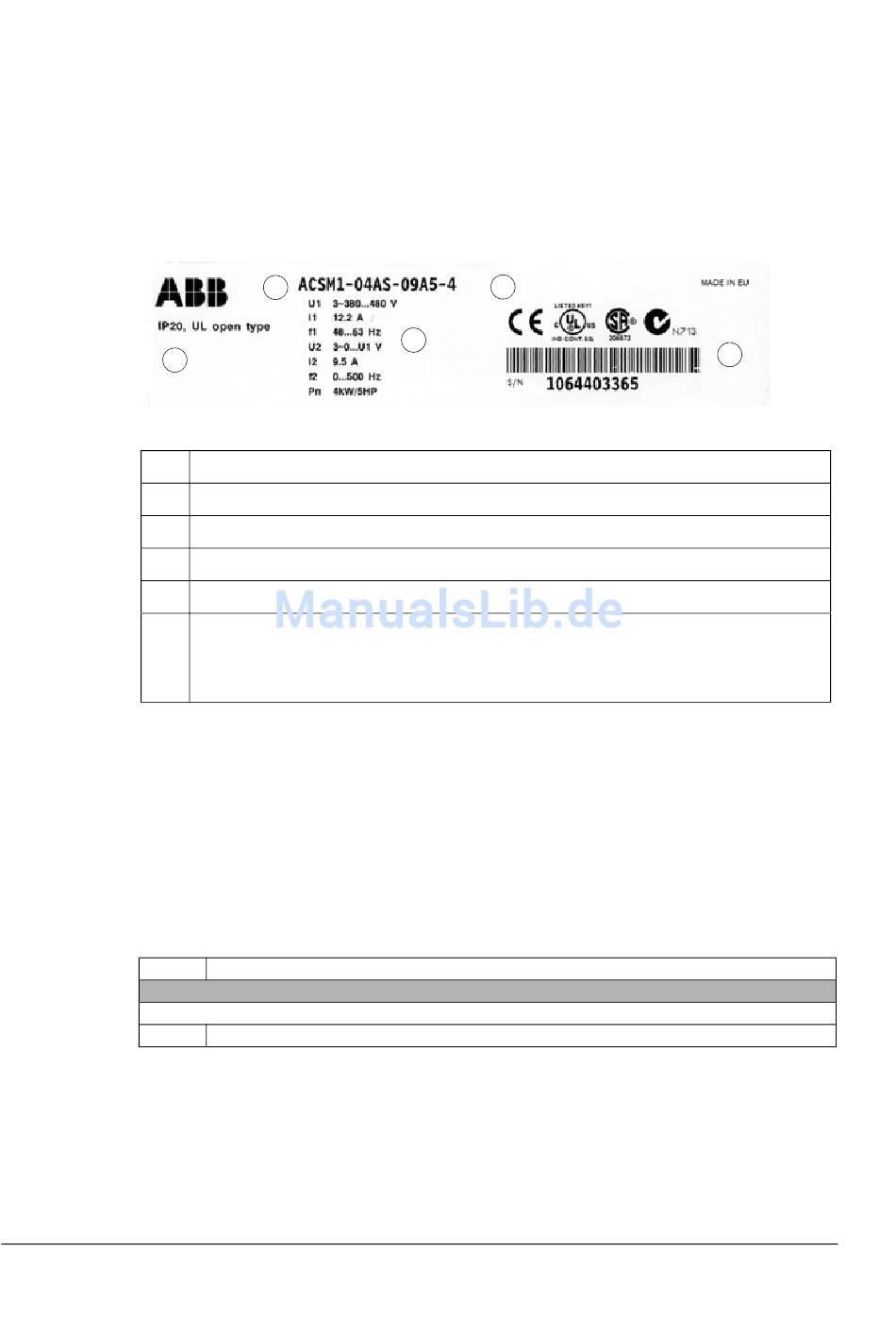

auf der Frontabdeckung. Die folgende Abbildung zeigt ein Beispiel eines Typen-
schilds.
2
Nr.
1
2
3
4
5
Typenschlüssel
Der Typenschlüssel enthält Angaben über die Eigenschaften/Spezifikation und Kon-
figuration des Frequenzumrichtermoduls. Die ersten Buchstaben und Ziffern von
links stehen für die Basiskonfiguration. Die Auswahloptionen werden im Anschluss
daran, durch Pluscodes getrennt angegeben (z.B. +E208). Die Hauptauswahlmög-
lichkeiten werden nachfolgend beschrieben. Es sind nicht alle Auswahlmöglichkei-
ten für alle Typen verfügbar. Weitere Informationen siehe Dokument ACSM1
Ordering Information, das auf Anfrage erhältlich ist.
Code
Basis-Code, zum Beispiel ACSM1-04AS-390A-4
Produktserie
ACSM1 Produktserie ACSM1
Funktionsprinzip und Hardware-Beschreibung
1
Beschreibung
Typenbezeichnung, siehe Abschnitt
Baugröße
Nenndaten
Gültige Kennzeichnung
Seriennummer. Die erste Ziffer der Seriennummer gibt das Herstellungswerk an. Die
nächsten vier Ziffern geben das Jahr und die Woche der Herstellung der Einheit an. Die
letzten Ziffern vervollständigen die Seriennummer, so dass es keine zwei Geräte mit der
gleichen Nummer gibt.
Beschreibung
4
3
Typenschlüssel auf Seite 34.
5
