82

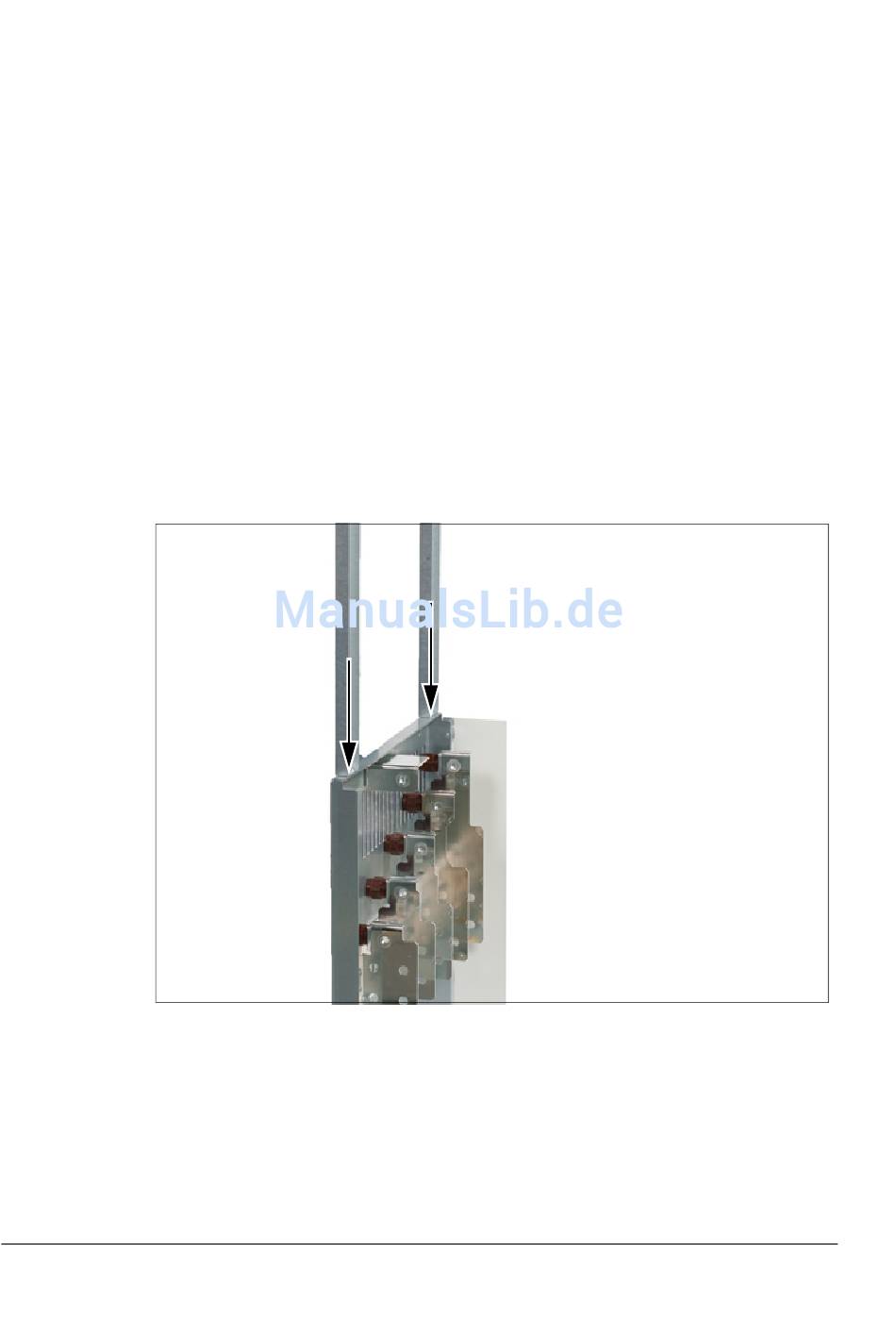

Einbau des mechanischen Zubehörs in den Schrank
Baugröße G1 siehe Montagezeichnung auf Seite 85. Baugröße G2 siehe Montage-
zeichnung auf Seite 86. Mechanisches Zubehör wie folgt in den Schrank einbauen:
1. Die Bodenplatte einbauen (nicht im Lieferumfang enthalten, siehe Maßzeichnung
auf Seite 150).
2. Die Sockelführung auf der Bodenplatte befestigen.
3. Die gelochten Abschnitte von Rittal TS 8612.610 (5 Stück) und TS8612.140 (1
Stück) und das obere Führungsblech entsprechend der Maßzeichnung auf Seite
145
Hinweise: Wenn die Stärke der Bodenplatte nicht 2,5 mm (0,1 in.) beträgt, die
Abmessungen entsprechend korrigieren.
4. Das Ausgangs-Kabelanschlussblech einbauen.
5. Die Seitenführungen am Ausgangs-Kabelanschlussblech befestigen (2 Schrau-
ben für jede Seitenführung).
Installation
(Baugröße G1) oder Seite 149 (Baugröße G2) einbauen.
