angegeben sind. Für die Kühlung des Moduls erforderlichen freien Abstände
siehe Seite 46.
• Sorgen Sie auch für ausreichend Belüftung aufgrund der von den Kabeln und der
zusätzlichen Ausrüstung ausgehenden Wärme
• Versehen Sie die Lufteinlass- und Auslassöffnungen mit Gittern, die
- den Kühlluftstrom leiten,
- gegen Berührungskontakt schützen,
- Spritzwasser abweisen.

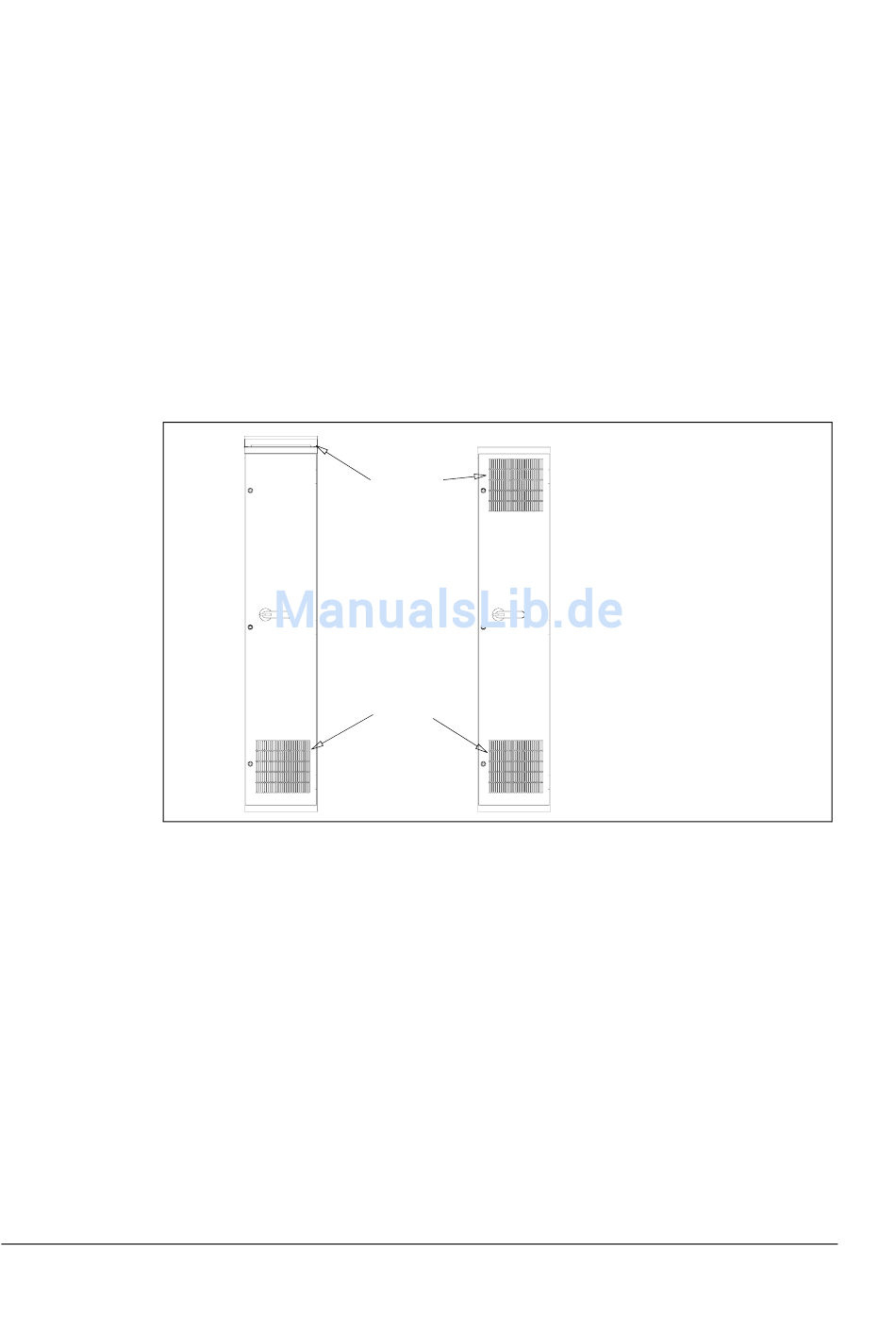

• In der Abbildung unten sind zwei typische Schaltschrank-Kühlungslösungen dar-
gestellt. Der Kühllufteinlass befindet sich unten und der Kühlluftauslass oben am
Schaltschrank, entweder im oberen Teil der Tür oder im Schrankdach.
• Die internen Lüfter der Frequenzumrichtermodule reichen normalerweise aus, um
die Temperaturen des Umrichters in IP22 Schaltschränken niedrig genug im
zulässigen Bereich zu halten.
• Bei IP54 Schaltschränken werden dicke Filtermatten verwendet, um das Eindrin-
gen von Wasserspritzern in den Schaltschrank zu verhindern. Dadurch kann die
Installation von zusätzlichen Lüftern, z.B. Abluft-Lüfter für die erhitzte Kühlluft,
erforderlich werden.
Planung des Schaltschrankeinbaus
Luftauslass
Lufteinlass
