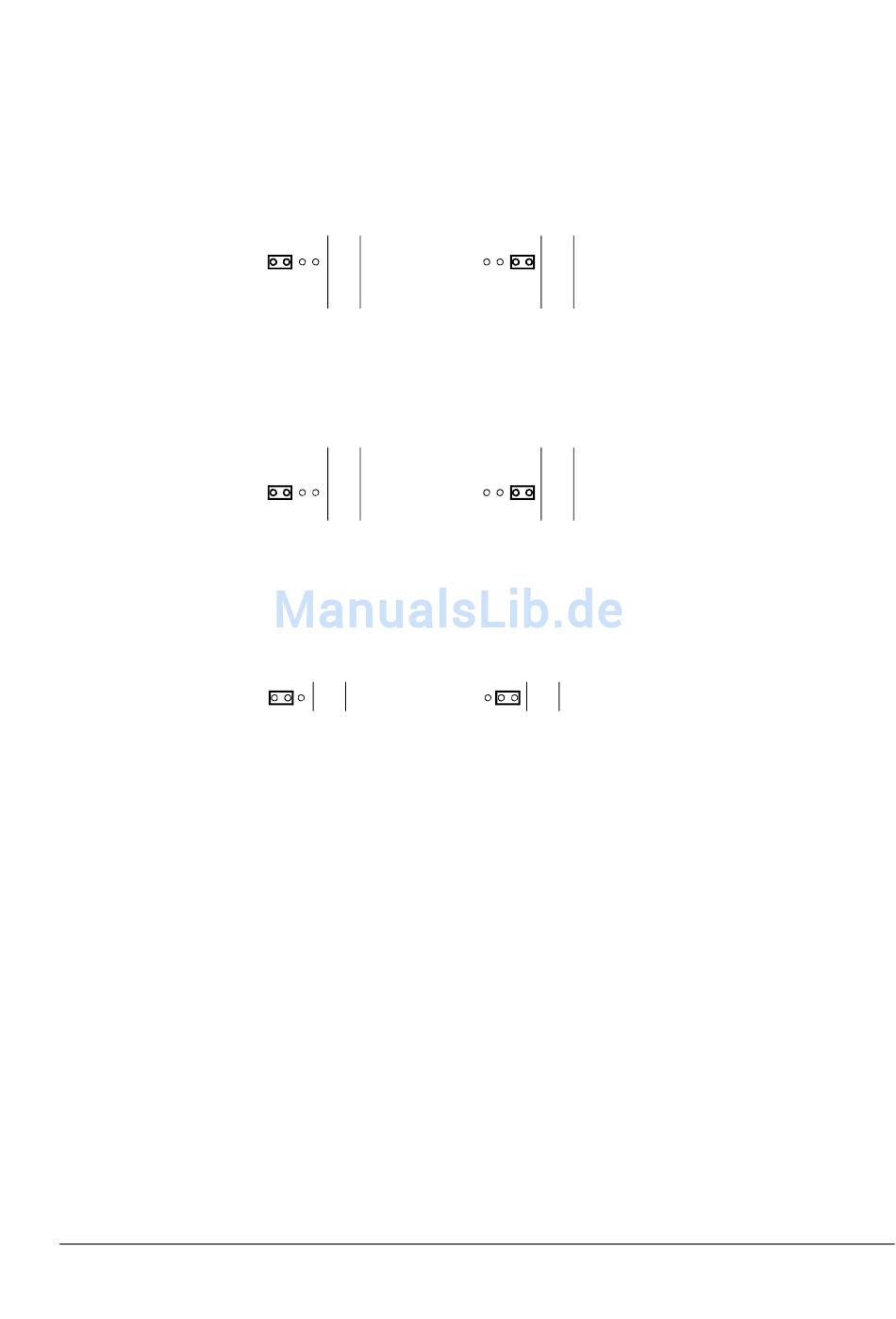

Jumper

J1 – Legt fest, ob Analogeingang AI1 für ein Strom- oder ein Spannungssignal ver-
wendet wird.
Strom
J2 – Legt fest, ob Analogeingang AI2 für ein Strom- oder ein Spannungssignal ver-
wendet wird.
Strom
J3 – Abschluss der Verbindung zwischen Frequenzumrichtern. Muss auf Position
EIN gestellt werden, wenn der Frequenzumrichter die letzte Einheit in der
D2D-/Umrichter-Umrichter-Verbindung ist.
Bus-Abschluss ON
T
Externe Spannungsversorgung für die Regelungseinheit JCU (X1)
Externe +24 V Spannungsversorgung (Mindestens 1,6 A) für die Regelungseinheit
kann an Klemmenblock X1 angeschlossen werden. Eine externe 24 V-Spannungs-
versorgung wird empfohlen, wenn
• die Applikation nach dem Einschalten der 3-phasigen Spannungsversorgung des
Frequenzumrichters einen schnellen Start erfordert,
• die Feldbus-Kommunikation erhalten bleiben muss, wenn die 3-phasige Span-
nungsversorgung abgeschaltet ist.
Spannung
7
AI1
AI2
8
Spannung
7
AI1
AI2
8
Bus-Abschluss OFF
7
AI1
AI2
8
7
AI1
AI2
8
T
109
Installation
