Verbindung zwischen
Frequenzumrichtern (D2D -
Drive to Drive Link) (X5)
Anschluss für sicher
abgeschaltetes Moment (X6)
Bedienpanel- / PC-
Anschluss (X7)

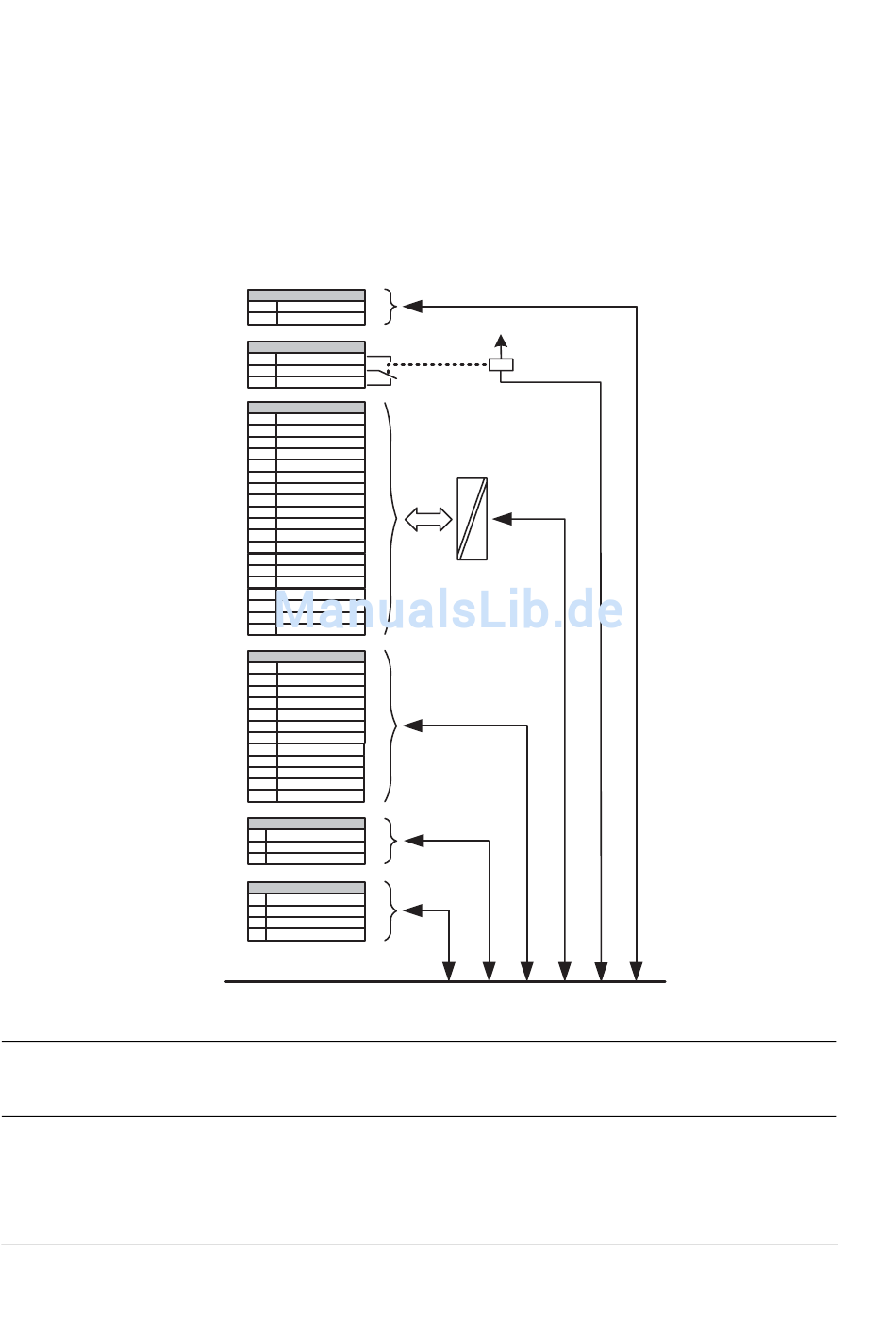

Isolations- und Erdungsplan

Wirkungsgrad

Schutzart

Technische Daten
Rastermaß 3,5 mm, Leiterquerschnitt 1,5 mm
Physischer Anschluss: RS-485
Abschluss durch Schalter
Rastermaß 3,5 mm, Leiterquerschnitt 1,5 mm
Zum Start des Frequenzumrichters müssen beide Verbindungen (OUT1 mit IN1 und
OUT2 mit IN2) geschlossen sein.
Stecker: RJ-45
Kabellänge < 3 m
X1:V1
1 +24VI
2 GND
X2:RO
1 NO
2 COM
3 NC
X3:DIO
1 +24VD
2 DGND
3 DI1
4 DI2
5 +24VD
6 DGND
7 DI3
8 DI4
9 +24VD
10 DGND
11 DI5
12 DI6
13 +24VD
14 DGND
15 DIO1
16 DIO2
17 +24VD
18 DGND
19 DIO3
X4:AIO
1 +VREF
2 -VREF
3 AGND
4 AI1+
5 AI1-
6 AI2+
7 AI2-
8 TH
9 AGND
10 AO1 (I)
11 AO2 (U)
12 AGND
X5:D2D
1 B
2 A
3 BGND
X6:STO
1 OUT1
2 OUT2
3 IN1
4 IN2
Masse
Ungefähr 98% bei Nennleistung
Ohne optionale Kabelanschlussbleche IP00 ( (UL-Typ offen).
Mit optionalen Kabelanschlussblechen (+H381) IP20 (UL-Typ offen).
Hinweise: Für die Schutzart IP20 ist es erforderlich, dass die Eingangskabel durch die
Gummidichtung auf der Oberseite des Moduls geführt werden.
2
2
Gleichtaktspannung
zwischen Kanälen
± 20 V
