Anschlüsse

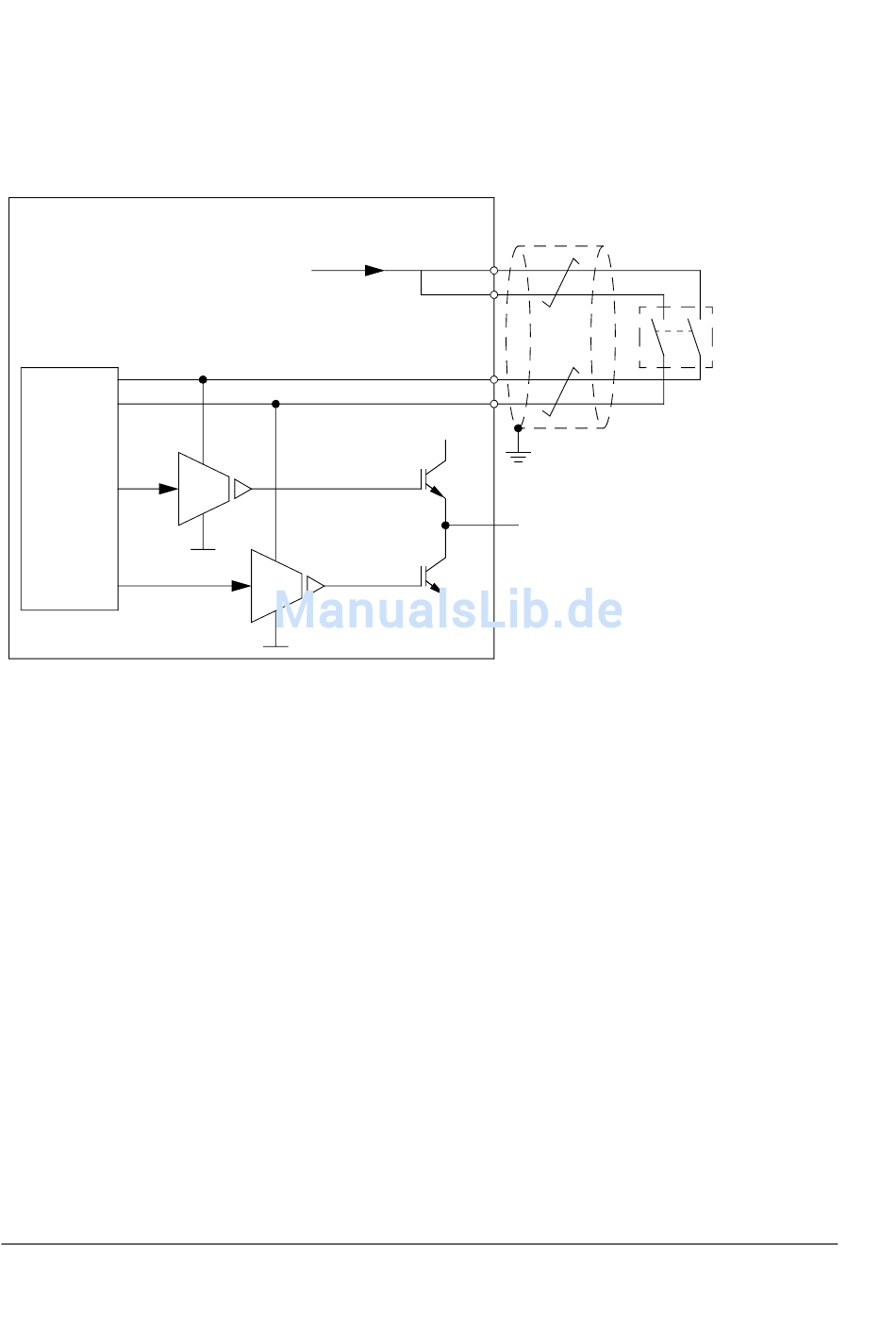

Die Anschlüsse der Funktion " Sicher abgeschaltetes Drehmoment" auf der JCU-
Regelungskarte sind im Folgenden dargestellt.
Steuer-
stromkreis
1) Sicherheitsschalter
• Es muss ein Schaltertyp gewählt werden, der in offener Stellung verriegelt werden kann.
• Die Kontakte des Sicherheitsschalters müssen innerhalb 200 ms öffnen/schließen.
• Die maximal zulässige Kabellänge zwischen Frequenzumrichter und Aktivierungssschalter oder Sicherheits-SPS beträgt
25 m (82 ft)

Funktionsprinzip

1. Der Benutzer dreht den Schalter für die Funktion "Sicher abgeschaltetes
Drehmoment" (STO) in Position Offen (0).
2. Der STO-Eingang auf der JCU-Karte des Frequenzumrichters schaltet ab.
3. Die JCU-Karte des Umrichters schaltet die Steuerspannung der IGBTs des
Wechselrichters innerhalb von 50 ms ab.
4. Der Motor trudelt aus (falls in Betrieb) und kann nicht starten, während der STO-
Schalter sich in Stellung 0 befindet.
Funktion "Sicher abgeschaltetes Drehmoment" (Safe Torque Off - STO)
ACSM1-04Ax
+24 V
Anschluss für "Sicher
abgeschaltetes
Drehmoment" an JCU
UDC+
Ausgangsstufe
(hier nur 1 Phase)
UDC-
X6:1
X6:2
X6:3
X6:4
U2/V2/W2
Sicherheit-
sstromkreis
(Schalter,
Relais, usw.)
