nung des Frequenzumrichters bis zum Maximum. Dies hat zur Folge, dass das
Schütz beschädigt wird oder die Kontakte verschmelzen.

Verwendung eines Bypass-Anschlusses

Wenn ein Bypass-Betrieb nötig ist, verwenden Sie mechanisch oder elektrisch ver-
riegelte Schütze zwischen Motor und Frequenzumrichter sowie zwischen Motor und
Netzanschluss. Stellen Sie sicher, dass durch die Verriegelung die Schütze nicht
gleichzeitig geschlossen werden können.
WARNUNG! Die Netz-/Einspeisung darf niemals an die Ausgangsklemmen U2, V2
und W2 des Frequenzumrichters angeschlossen werden. Netzspannung an den
Ausgangsklemmen kann zu einer Zerstörung des Frequenzumrichters führen.

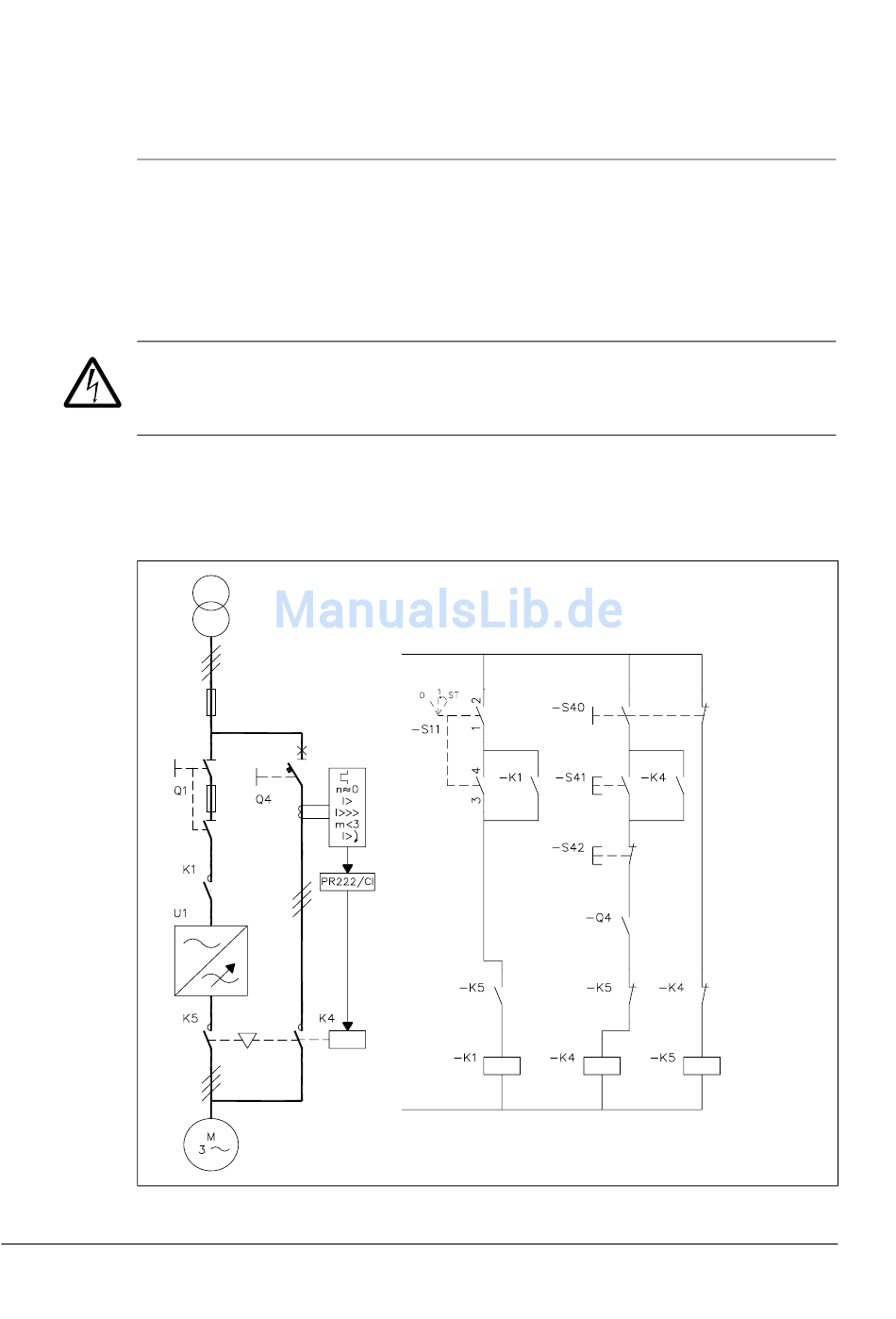

Beispiel für einen Bypass-Anschluss
Ein Beispiel für einen Bypass-Anschluss ist unten abgebildet.
