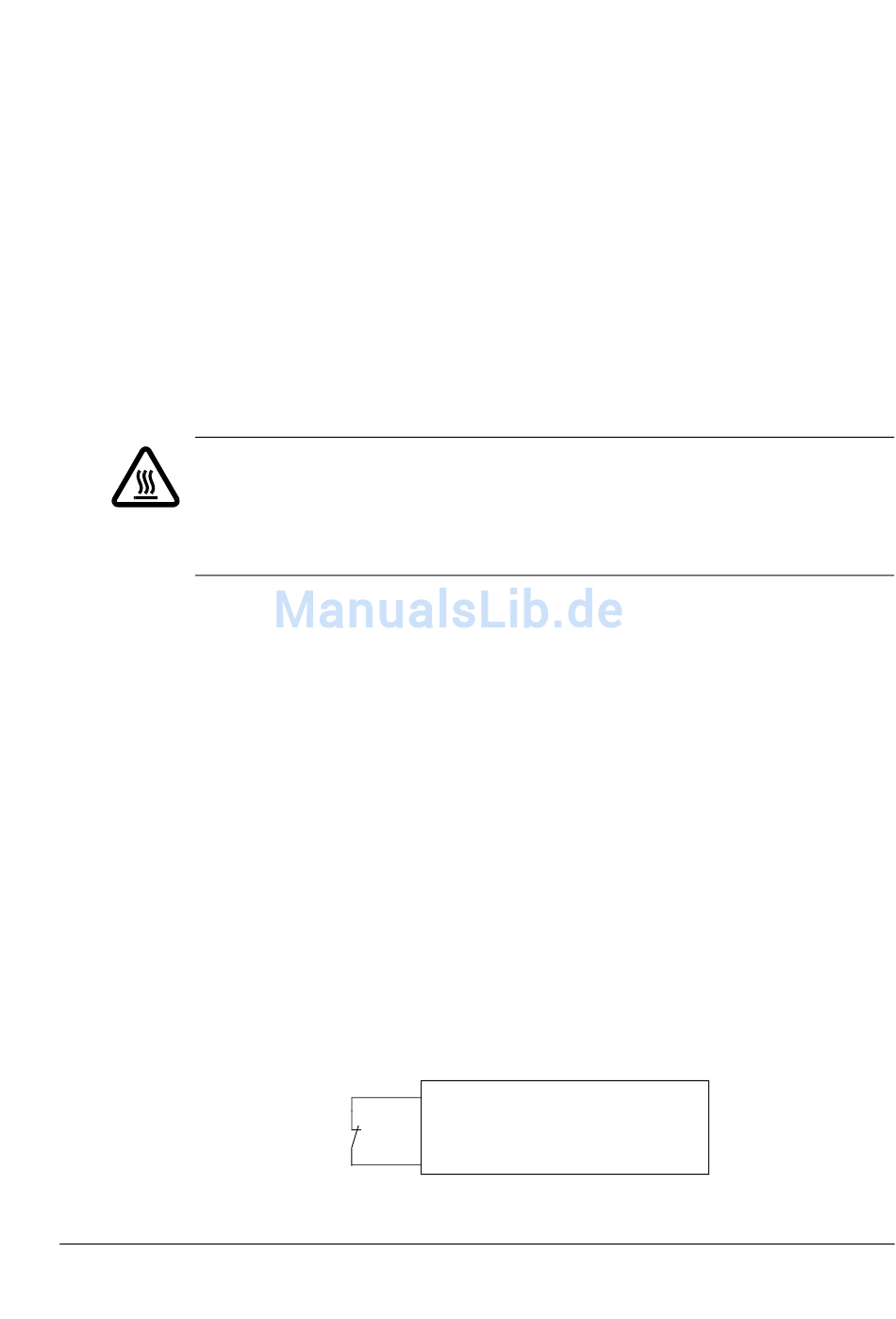

Platzierung der Bremswiderstände
Alle Widerstände sind außerhalb des Frequenzumrichtermoduls zu installieren,
damit sie abkühlen können. Die maximal zulässige Kabellänge (10 m [33 ft]) darf
nicht überschritten werden.
Hinsichtlich der Kühlungsanforderungen müssen Widerstände so installiert werden,
dass:
• keine Gefahr der Überhitzung des Widerstands oder des Materials in
unmittelbarer Nähe besteht.
• die Temperatur des Raums, in dem der Widerstand montiert ist, nicht den
zulässigen Maximalwert übersteigt.
Kühlen Sie Widerstände mit ausreichend kühler Luft / Kühlflüssigkeit entsprechend
den Anweisungen des Herstellers der Widerstände.
WARNUNG! Material in unmittelbarer Nähe von Bremswiderständen darf nicht
entflammbar sein. Die Oberflächentemperatur des Widerstandes ist hoch. Die Abluft
des Widerstandes ist mehrere hundert Grad heiß. Wenn die Kühlung durch ein
Lüftersystem erfolgt, muss sichergestellt sein, dass das Material hohen
Temperaturen standhält. Den Widerstand vor Berührung schützen.
Schutz des Systems bei Störungen
Thermischer Überlastschutz
Der Bremschopper und die Widerstandskabel sind vor thermischer Überlastung
geschützt, wenn die Kabel für den Nennstrom des Umrichters ausreichend
dimensioniert sind. Das Regelungsprogramm des Umrichters enthält eine
Schutzfunktion gegen thermische Überlastung der Widerstände und
Widerstandskabel, die vom Benutzer eingestellt werden kann. Siehe hierzu das
Firmware-Handbuch.
Zum Schutz des Widerstandes vor Überhitzung ist kein Netzschütz erforderlich,
wenn der Widerstand entsprechend der Vorgaben dimensioniert wird und ein
interner Brems-Chopper verwendet wird. Der Frequenzumrichter sperrt den
Energiefluss durch die Eingangsbrücke, wenn der Brems-Chopper bei einer Störung
leitend bleibt, jedoch der Ladewiderstand könnte ausfallen. Hinweise: Wenn ein
externer Bremschopper (außerhalb des Frequenzumrichter-Moduls) verwendet wird,
ist ein Netzschütz notwendig.
Ein Übertemperatur-Auslösekontakt (Standard bei Widerständen von ABB) ist aus
Sicherheitsgründen erforderlich. Das Kabel muss geschirmt sein und darf nicht
länger als das Kabel des Widerstandes sein.
Übertemperatur-
Auslösekontakt
(Standard bei
Widerständen von
ABB)
Digitaleingang der Regelungseinheit
JCU. Parametereinstellungen siehe
Θ
Firmware-Handbuch.
155
Widerstandsbremseinheit
