130
I
1N
I
max
I
2N
P
I
2Hd,max
P
Hd
Hinweis: Um die in der Tabelle angegebene Motorleistung zu erreichen, muss der Nennstrom des
Frequenzumrichters höher oder mindestens gleich dem Motornennstrom sein. Die Leistungsnenndaten
gelten für die meisten IEC 34 Motoren bei einer Nennspannung von 400 V oder 500 V.
Das Dimensionierungsprogramm DriveSize von ABB wird für die Auswahl des Frequenzumrichters, des
Motors und der Getriebekombination für das erforderliche Fahr-Profil empfohlen.

Leistungsminderung

Der oben angegebene Dauerausgangsstrom muss reduziert werden, wenn eine der folgenden
Bedingungen eintritt:
• Die Umgebungstemperatur übersteigt +40 °C (+104 °F)
• Der Frequenzumrichter ist auf einer größeren Höhe als 1000 m (3280 ft) ü. NN installiert.
Hinweise: Der endgültige Leistungsminderungsfaktor ergibt sich aus der Multiplikation aller
anzuwendenden Minderungsfaktoren.

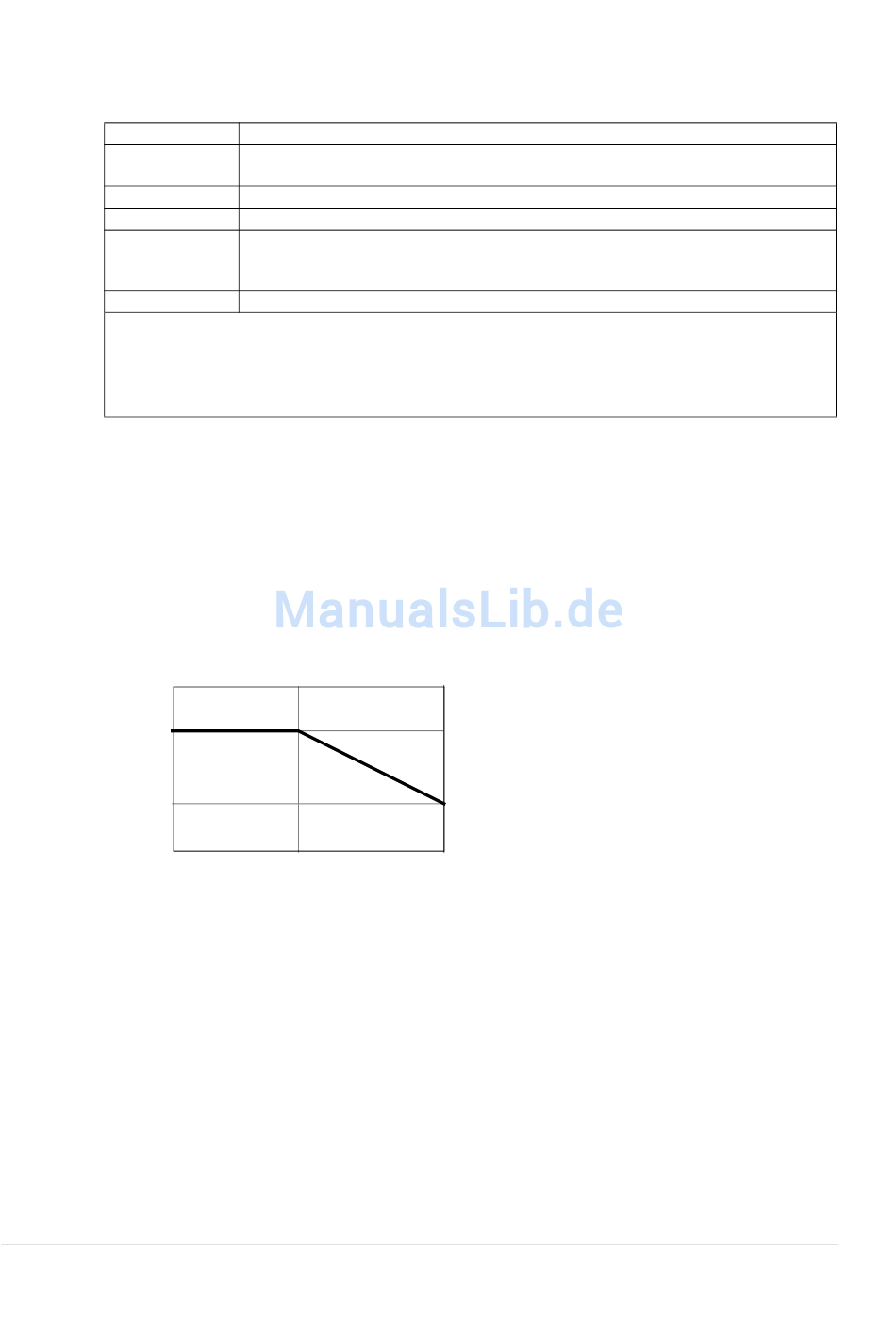

Leistungsminderung in Abhängigkeit von der Umgebungstemperatur
Im Temperaturbereich +40...55 °C (+104...131 °F) muss der Ausgangsnennstrom um 1 % pro 1 °C
(1,8 °F) höherer Temperatur wie folgt reduziert werden:
1.00
0.85
Aufstellhöhenbedingte Leistungsminderung
Bei Aufstellhöhen von 1000 bis 4000 m (3300 bis 13123 ft) über NN beträgt die Leistungsminderung
1% pro 100 m (328 ft). Verwenden Sie das PC-Tool DriveSize für eine genauere Berechnung der
Leistungsminderung.
Technische Daten
Eingangsnennstrom (eff.) bei 40 °C (104 °F)
Maximaler Ausgangsstrom. Beim Start für 10 s möglich, sonst so lange es die
Temperatur des Frequenzumrichters erlaubt.
Dauerausgangsstrom, effektiv. Kein Überlastbetrieb bei 40 °C (104 °F).
Typische Motorleistung ohne Überlastbetrieb auf Grundlage von I
N
/ I Ausgangsstrom für Überlastbetrieb mit 150% I
2Hd
Überlaststrom (I
Überlaststrom (I
Typische Motorleistung bei Überlastbetrieb auf Grundlage von I
+40 °C
+104 °F
ist alle fünf Minuten für eine Minute zulässig. 200%
2Hd,max)
ist alle 60 Sekunden für zehn Sekunden zulässig.
2Hd,max)
+55 °C
+131 °F
2N
und 200% I Überlast. 150%
2Hd 2Hd
2Hd
