Anschluss der Steuerkabel von Einheiten mit interner Regelungseinheit
(Option +P905)

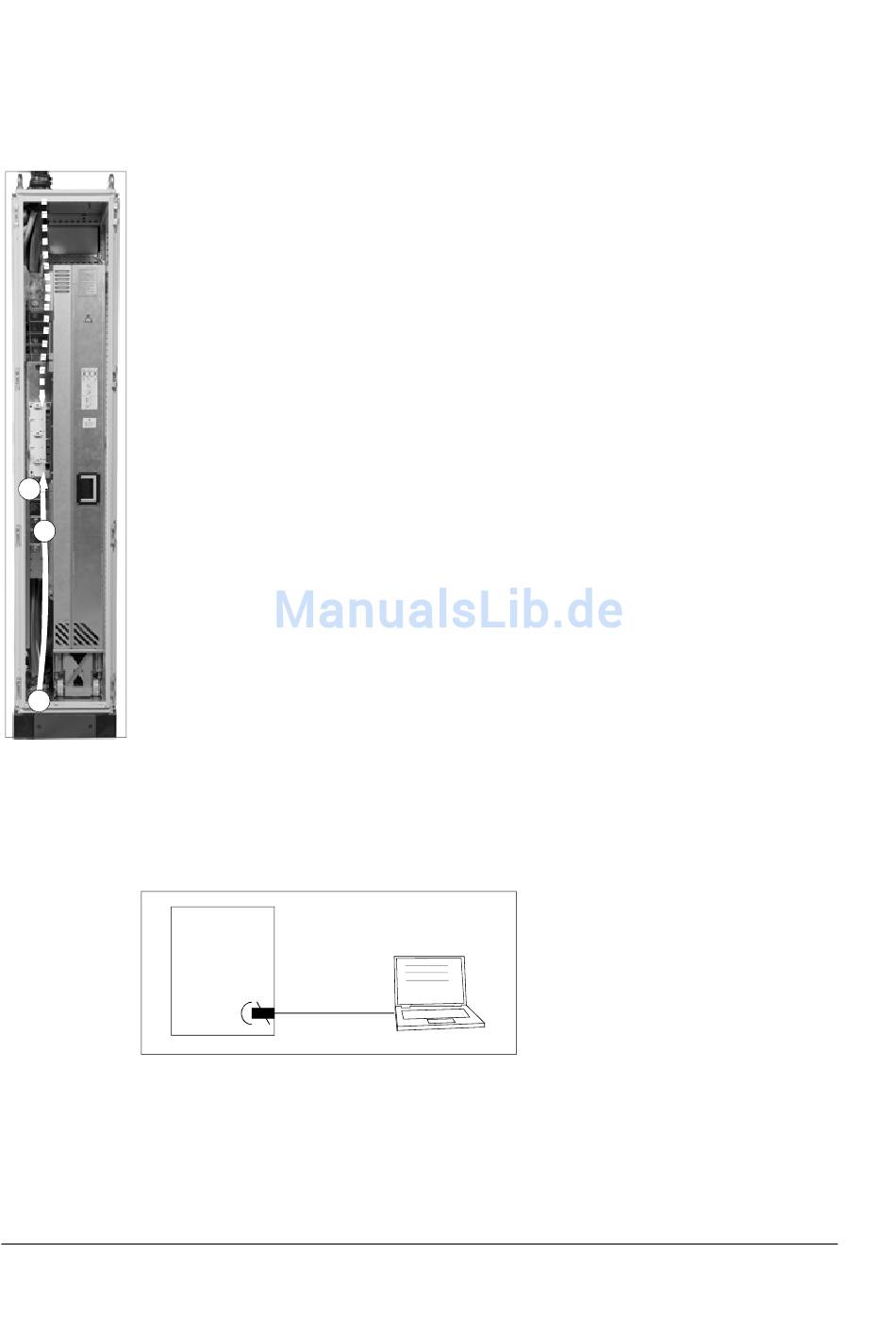

1. Befestigen Sie das Steuerkabel-Anschlussblech an der Regelungseinheit mit
zwei Schrauben von vorne, siehe
Seite 100.
2. Befestigen Sie die optionalen Module, wenn nicht bereits getan.
3. Führen Sie die Steuerkabel in den Schrank.
4. Führen Sie die Steuerkabel von oben oder unten am Steuerkabelkanal entlang
zur Regelungseinheit.
5. Führen Sie eine 360°-Erdung der äußeren Steuerkabelschirme an der Durchfüh-
rungsplatte des Schranks durch (Empfehlung).
6. Erden Sie die Steuerkabel am Anschlussblech wie in Punkt 2 unter
der Steuerkabel an die Anschlüsse der Regelungseinheit
ben.
1
7. Schließen Sie die Leiter an die entsprechenden Anschlüsse (siehe Seite
Regelungskarte an. Verwenden Sie Schrumpfschlauch oder Isolierband, um her-
4
ausragende Drähte zusammenzuhalten. Die Schrauben festziehen.
Hinweise: Signalleiterpaare bis auf den kürzest möglichen Abstand zu den Klem-
men verdrillt lassen. Das Verdrillen des Leiters mit seinem Rückleiter reduziert
induktionsbedingte Störungen.
3

Anschluss eines PC

Den PC wie abgebildet an das Frequenzumrichtermodul anschließen:
Installation
ACSM1-04
X7
Montage des Steuerkabel-Anschlussblechs
COM
auf
Anschluss
auf Seite 108 beschrie-
108) der
