Austausch des Frequenzumrichtermoduls

WARNUNG! Die Sicherheitsvorschriften auf Seite
Nichtbeachtung dieser Anweisungen kann zu Verletzungen, tödlichen Unfällen oder
Schäden an der Einrichtung führen.

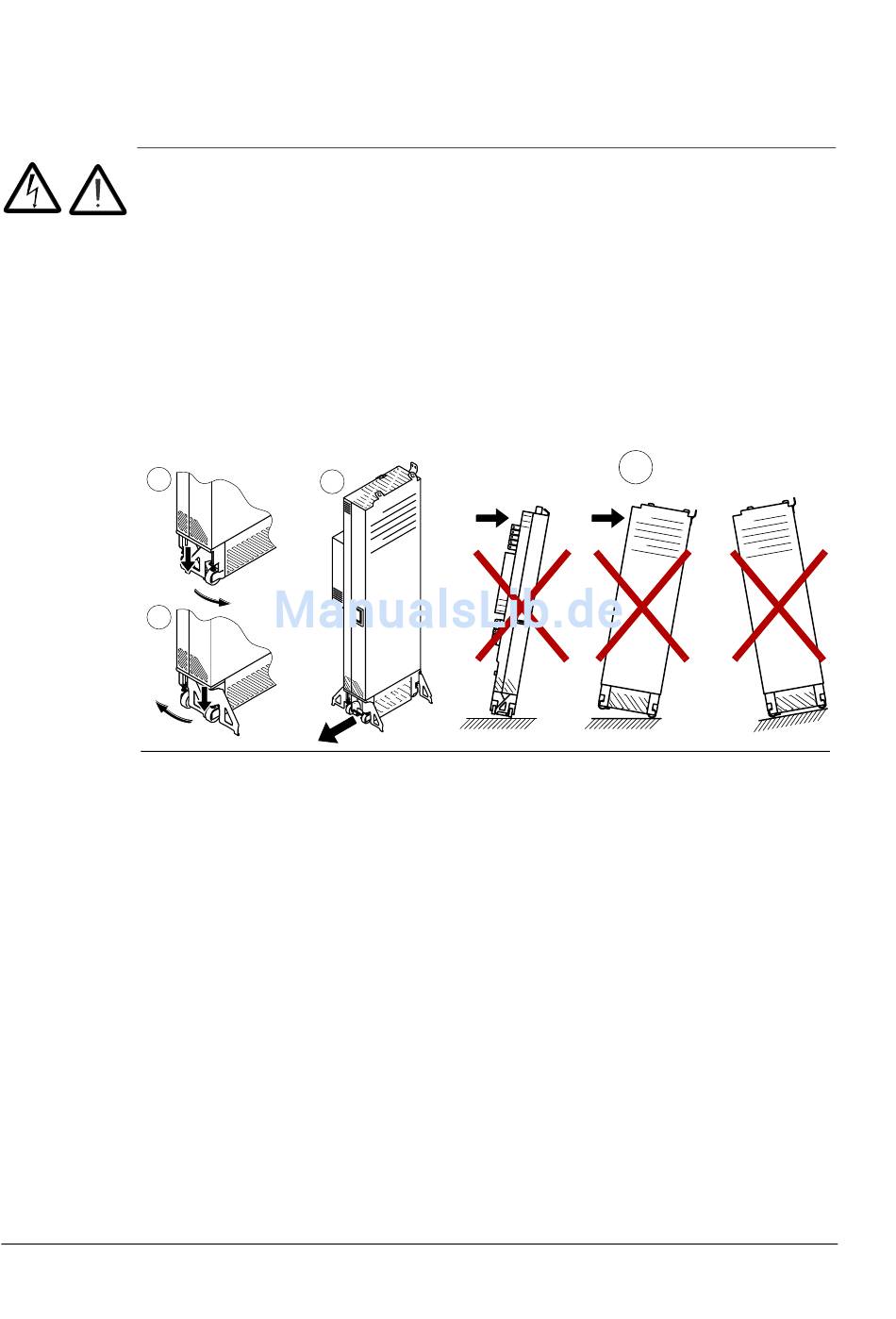

Behandeln und bewegen Sie das Frenquenzumrichtermodul vorsichtig. Stellen Sie
sicher, dass das Modul beim Bewegen am Boden und bei Installations- und War-
tungsarbeiten nicht kippt. Klappen Sie die Stützwinkel auf, indem Sie sie etwas nach
unten drücken (1, 2) und zur Seite drehen. Wenn möglich, sichern Sie das Modul
auch mit Ketten.
Das Frequenzumrichtermodul darf nicht gekippt werden (A). Es ist schwer (über
160 kg [350 lb]) und hat einen hoch liegenden Schwerpunkt. Es fällt ab einem
Kippwinkel von 5 Grad zur Seite um. Lassen Sie das Modul auf einem schrägen
Boden nicht unbeaufsichtigt stehen.
1
2
1. Stellen Sie sicher, dass der Frequenzumrichter von der Spannungsversorgung
getrennt ist und alle Vorsichtsmaßnahmen in Abschnitt
und Wartung
2. Demontieren Sie die oberen und unteren linken Frontabdeckungen des Frequen-
zumrichtermoduls, indem Sie die Befestigungsschrauben herausdrehen. M4×8
Kombischrauben, 2 Nm.
3. Lösen Sie die Schrauben der Stromschienen des Moduls vom Eingangs-Kabel-
anschlussblech. Kombischraube M12, 70 Nm (52 lbf·ft).
4. Lösen Sie die Schrauben der Stromschienen des Moduls vom Ausgangs-Kabel-
anschlussblech. Kombischraube M12, 70 Nm (52 lbf·ft).
5. Drehen Sie die Schrauben, mit denen das Frequenzumrichtermodul am Schalt-
schrank oben und hinter dem vorderen Stützwinkel befestigt ist, heraus.
6. Befestigen Sie die Rampe mit zwei Schrauben am Schrankboden.
7. Das Spannungsversorgungskabel und die LWL von der externen Regelungsein-
heit abklemmen und auf der Oberseite des Moduls zusammengewickelt ablegen.
Wenn Sie eine interne Regelungseinheit haben (+P905), entfernen Sie die Rege-
lungseinheit vom Modul, indem Sie die Befestigungsschrauben unter den optio-
Wartung
3
auf Seite 14 beachtet werden.
14 müssen beachtet werden. Die
A
Sicherheit bei Installation
