Für die Verdrahtung muss ein geschirmtes verdrilltes Kabelpaar (~100 Ohm, z.B.
PROFIBUS-kompatibles Kabel) verwendet werden. Kabel hoher Qualität bieten die
beste Störfestigkeit. Das Kabel sollte so kurz wie möglich sein. Die maximale Länge
der Verbindung ist 50 Meter (164 ft). Unnötige Schleifen und das Verlegen neben
Leistungskabeln (wie Motorkabel) muss vermieden werden. Die Kabelschirme sind
an der Steuerkabel-Schelle am Abfangblech des Frequenzumrichters, wie auf Seite
106 gezeigt, zu erden.

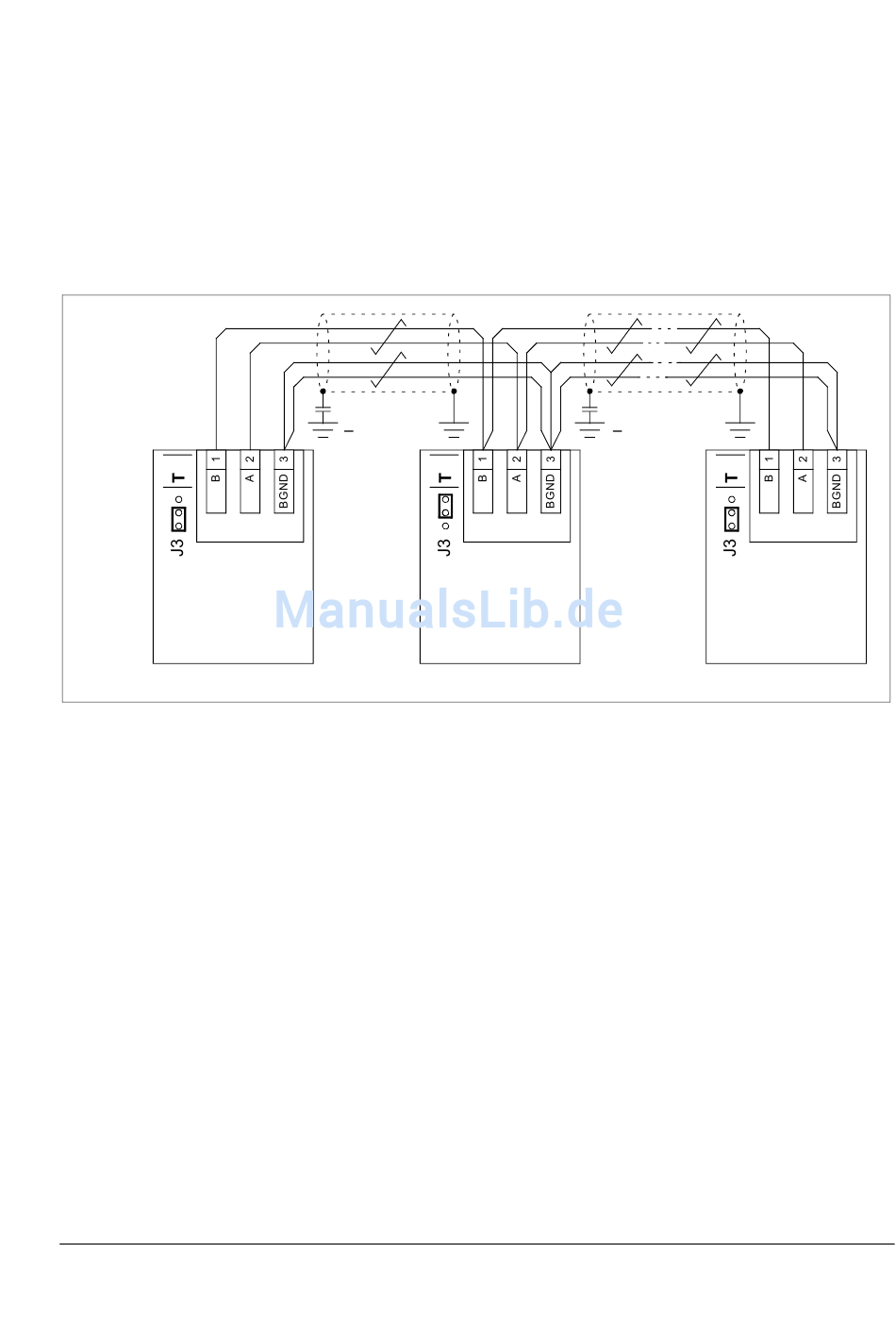

Der folgende Schaltplan zeigt die Umrichter-Umrichter Verkabelung.
X5:D2D
Abschluss EIN
JCU
Umrichter 1

Sicher abgeschaltetes Drehmoment (STO) (X6)

Zum Start des Frequenzumrichters müssen beide Verbindungen (OUT1 mit IN1 und
OUT2 mit IN2) geschlossen sein. Der Klemmenblock besitzt standardmäßig Draht-
brücken um den Stromkreis zu schließen. Entfernen Sie die Drahtbrücken, bevor Sie
eine externe Safe Torque Off-Schaltung (Sicher abgeschaltetes Drehmoment) an
den Frequenzumrichter anschließen. Siehe Kapitel
Drehmoment" (Safe Torque Off - STO)
3,3 nF
> 630 V AC
X5:D2D
Abschluss AUS
JCU
Umrichter 2
3,3 nF
> 630 V AC
...
Funktion "Sicher abgeschaltetes
auf Seite 161.
111
X5:D2D
Abschluss EIN
JCU
Umrichter n
Installation
