62
Implementierung von thermischem Überlast- und Kurzschlussschutz
Schutz von Frequenzumrichter und Einspeisekabel bei Kurzschlüssen

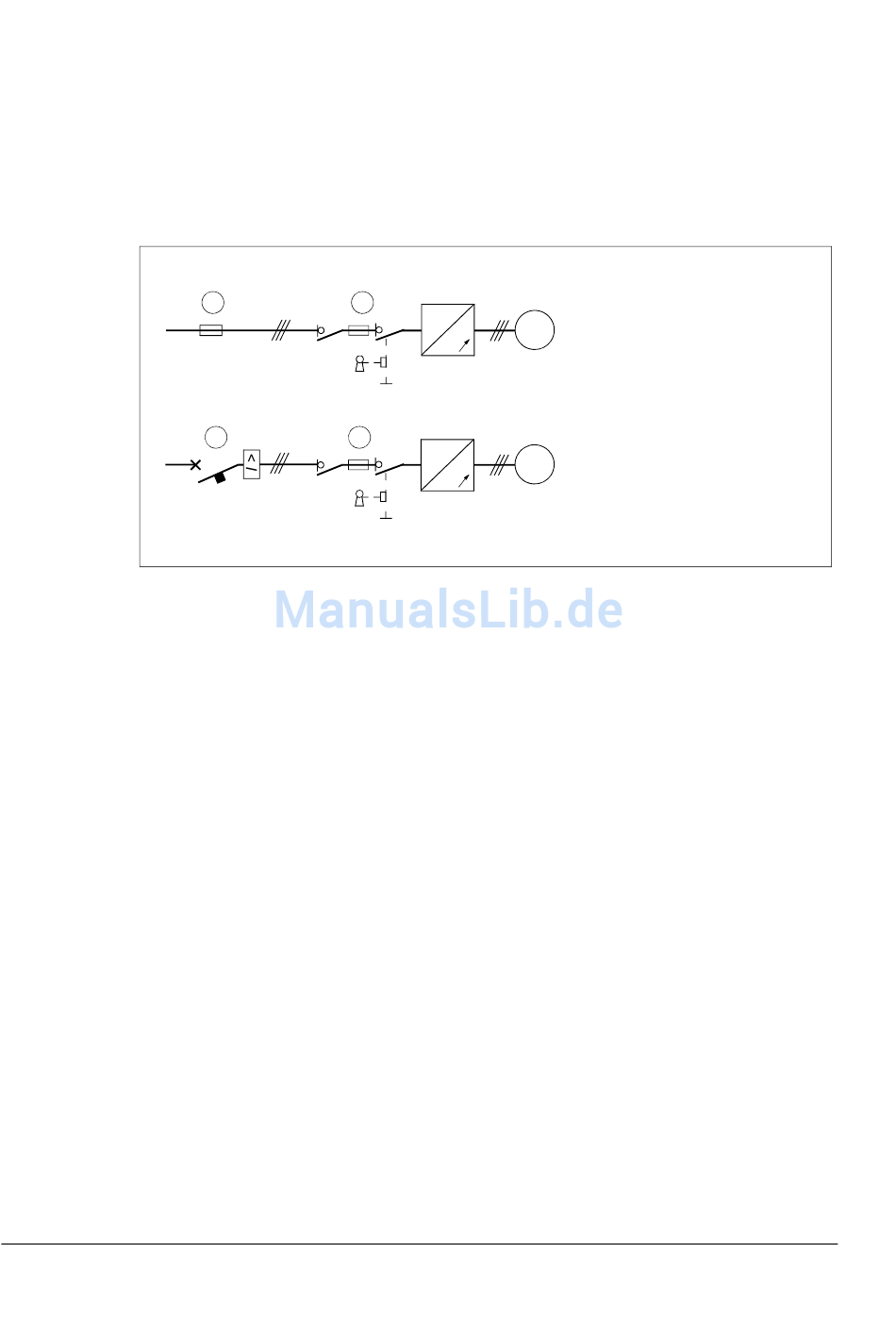

Schützen Sie den Frequenzumrichter mit Sicherungen (1) und das Eingangskabel
mit Sicherungen (2) oder einem wie hier abgebildeten Schutzschalter (3):
Wählen Sie die Sicherungen oder den Schutzschalter in der Spannungsverteilung
entsprechend der lokalen Vorschriften für den Schutz der Eingangskabel. Wählen
Sie die Sicherungen für den Frequenzumrichter entsprechend den Anweisungen in
Kapitel
bei Kurzschluss, begrenzen und verhindern Schäden an angeschlossenen Geräten
bei einem Kurzschluss im Frequenzumrichter.
Hinweis 1: Wenn sich die Sicherungen in der Niederspannungsverteilung befinden
und die Größe der Eingangskabel entsprechend dem Eingangsnennstrom der Nenn-
tabelle auf Seite
kabel bei Kurzschluss und begrenzen und verhindern Schäden an angeschlossenen
Geräten bei einem Kurzschluss im Frequenzumrichter. Für den Schutz des Ein-
gangskabels sind keine separaten Sicherungen nötig.
Hinweis 2: Leistungsschalter dürfen nicht ohne Sicherungen verwendet werden.
Schutz von Motor und Motorkabel bei Kurzschlüssen
Der Frequenzumrichter schützt Motorkabel und Motor bei Kurzschluss, wenn das
Motorkabel entsprechend dem Nennstrom des Frequenzumrichters dimensioniert
ist. Zusätzliche Schutzeinrichtungen werden nicht benötigt.
Schutz von Frequenzumrichter, Einspeise- und Motorkabeln vor thermischer Über-
lastung
Der Frequenzumrichter schützt sich selbst sowie die Einspeise- und Motorkabel vor
thermischer Überlast, wenn die Kabel entsprechend dem Nennstrom des Frequenz-
umrichters dimensioniert sind. Zusätzliche Einrichtungen für den thermischen
Schutz werden nicht benötigt.
Planung der elektrischen Installation
2 1
3 1
Technische Daten aus. Die Sicherungen schützen den Frequenzumrichter
129 ausgewählt ist, schützen die Sicherungen auch die Eingangs-
ACSM1-04
~
M
3~
~
ACSM1-04
~
M
3~
~
