Anschlussdaten der Regelungseinheit (JCU-01)

Spannungsversorgung
Relaisausgang
(X2)
Digitaleingänge
DI1...DI6 (X3)
Digitaleingänge / -ausgänge
DIO1...DIO3 (X3).
Eingangs-/Ausgangsmodus
wählbar durch
Parametereinstellung.
DIO2 kann als
Frequenzeingang konfiguriert
werden (0...32 kHz).
DIO3 kann als
Frequenzausgang konfiguriert
werden.
Siehe Firmware-Handbuch,
Parametergruppe 12.
Analogeingänge
AI1 und AI2 (X4).
Auswahl als Strom- oder
Spannungseingang durch
Schalter. Siehe Seite 109.
Thermistoreingang
(X4)
Analogausgänge
AO1 und AO2 (X4)
Referenzspannung (VREF)
für Analogeingänge
24 V (±10%) DC, 1,6 A
Spannungsversorgung über die Leistungseinheit des Frequenzumrichters oder extern
über Anschluss X1 (Rastermaß 3,5 mm, Leiterquerschnitt 1,5 mm
Rastermaß 3,5 mm, Leiterquerschnitt 2,5 mm
250 V AC / 30 V DC, 2 A
Durch Varistoren geschützt
Rastermaß 3,5 mm, Leiterquerschnitt 1,5 mm
Logische Schwellen: "0" < 5 V, "1" > 15 V
R : 2,0 kOhm
in
Filterung: Einstellbar, 0,25 ms min. (siehe auch Firmware-Handbuch)
Anschluss über Klemmenblock, Rastermaß 3,5 mm, Leiterquerschnitt 1,5 mm
Als Eingänge:
Logische Schwellen: "0" < 5 V, "1" > 15 V
R : 2,0 kOhm
in
Filterung: Einstellbar, 0,25 ms min. (siehe auch Firmware-Handbuch)
Als Ausgänge:
Gesamt-Ausgangsstrom begrenzt durch Hilfsspannungsausgänge auf 200 mA

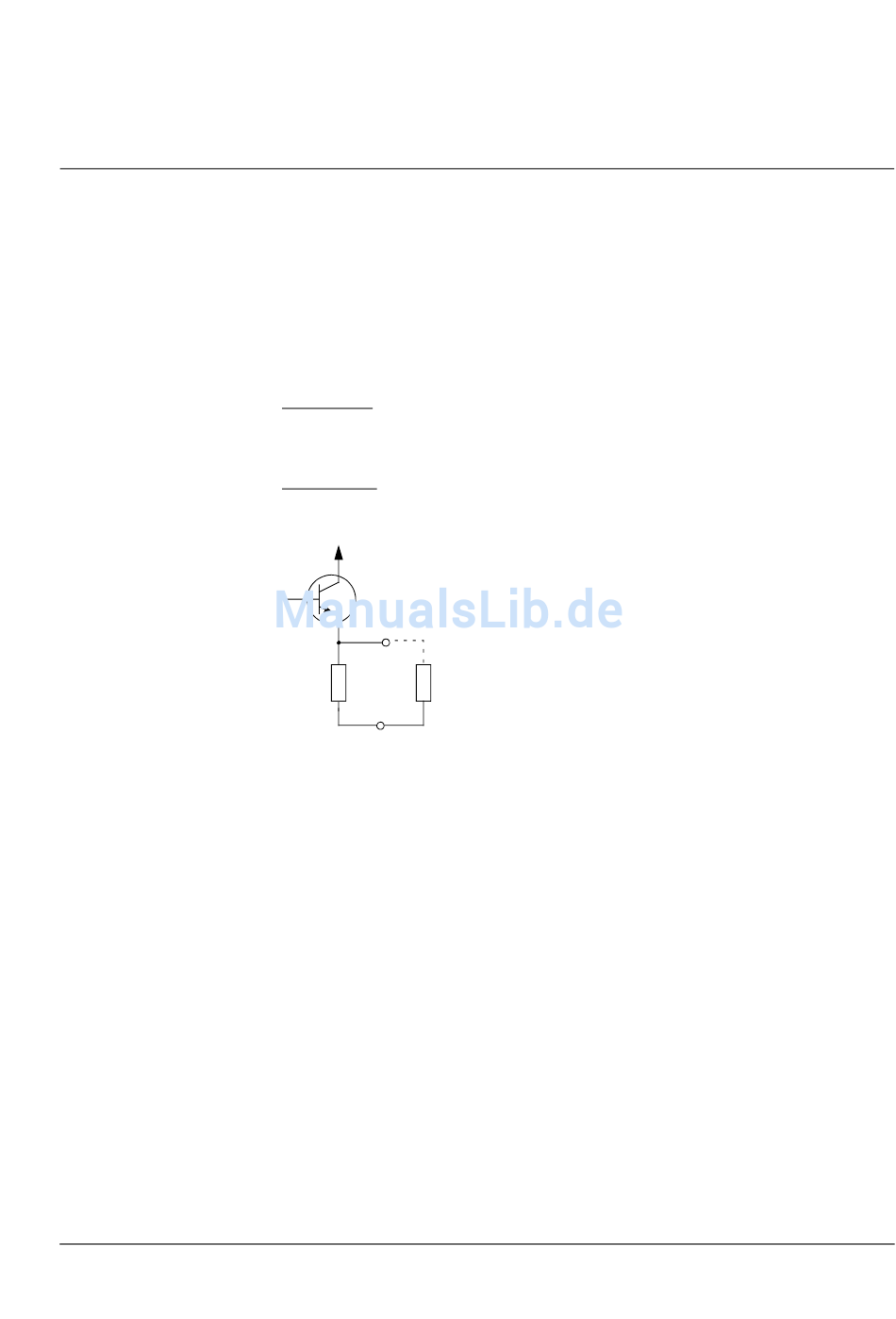

Ausgangstyp: Offener Emitter
V
CC
DIOx
R
L
DGND
Rastermaß 3,5 mm, Leiterquerschnitt 1,5 mm
Stromeingang: –20...20 mA, R
Spannungseingang: –10...10 V, R
Differenzialeingänge, Common-Mode ±20 V
Aktualisierungsintervall pro Kanal: 0,25 ms
Filterung: Einstellbar, 0,25 ms min. (siehe auch Firmware-Handbuch)
Auflösung: 11 Bit + Vorzeichenbit
Ungenauigkeit: 1% des vollen Skalenbereichs
Rastermaß 3,5 mm, Leiterquerschnitt 1,5 mm
Eingang von: PTC- oder KTY84-Thermistor
Bis zu drei PTCs in Reihe können angeschlossen werden
KTY84-Thermistor: Ungenauigkeit 5 °C
Keine Sicherheitsisolation (siehe Seite 110)
Rastermaß 3,5 mm, Leiterquerschnitt 1,5 mm
AO1 (Strom): 0...20 mA, R
AO2 (Spannung): –10...10 V, R
Frequenzbereich: 0...800 Hz
Auflösung: 11 Bit + Vorzeichenbit
Ungenauigkeit: 2% des vollen Skalenbereichs
Rastermaß 3,5 mm, Leiterquerschnitt 1,5 mm
10 V ±1% und –10 V ±1%, R
2
2
2
100 Ohm
in:
: 200 kOhm
in
2
2
< 500 Ohm
Last
> 1 kOhm
Last
2
> 1 kOhm
Last
135
2
).
2
Technische Daten
