Prüfen der Lieferung
Prüfen, ob alle in Abschnitt
kel vorhanden sind.
Die Lieferung auf Beschädigungen überprüfen. Vor Installation und Betrieb zuerst
die Angaben auf dem Typenschild des Frequenzumrichters prüfen, um sicherzustel-
len, dass der Typ des Gerätes stimmt.
Isolation der Baugruppe prüfen

Umrichter

An keinem Teil des Frequenzumrichters dürfen Spannungstoleranzprüfungen oder
Prüfungen des Isolationswiderstands durchgeführt werden, da der Frequenzumrich-
ter dadurch beschädigt werden kann. Bei jedem Frequenzumrichter wurde die Isola-
tion zwischen dem Hauptstromkreis und dem Gehäuse werksseitig geprüft. Zudem
ist der Frequenzumrichter mit spannungsbegrenzenden Stromkreisen ausgestattet,
die die Prüfspannung automatisch begrenzen.

Einspeisekabel

Die Isolation der Einspeisekabel nach den örtlichen Vorschriften vor Anschluss an
den Frequenzumrichter prüfen.
Installation

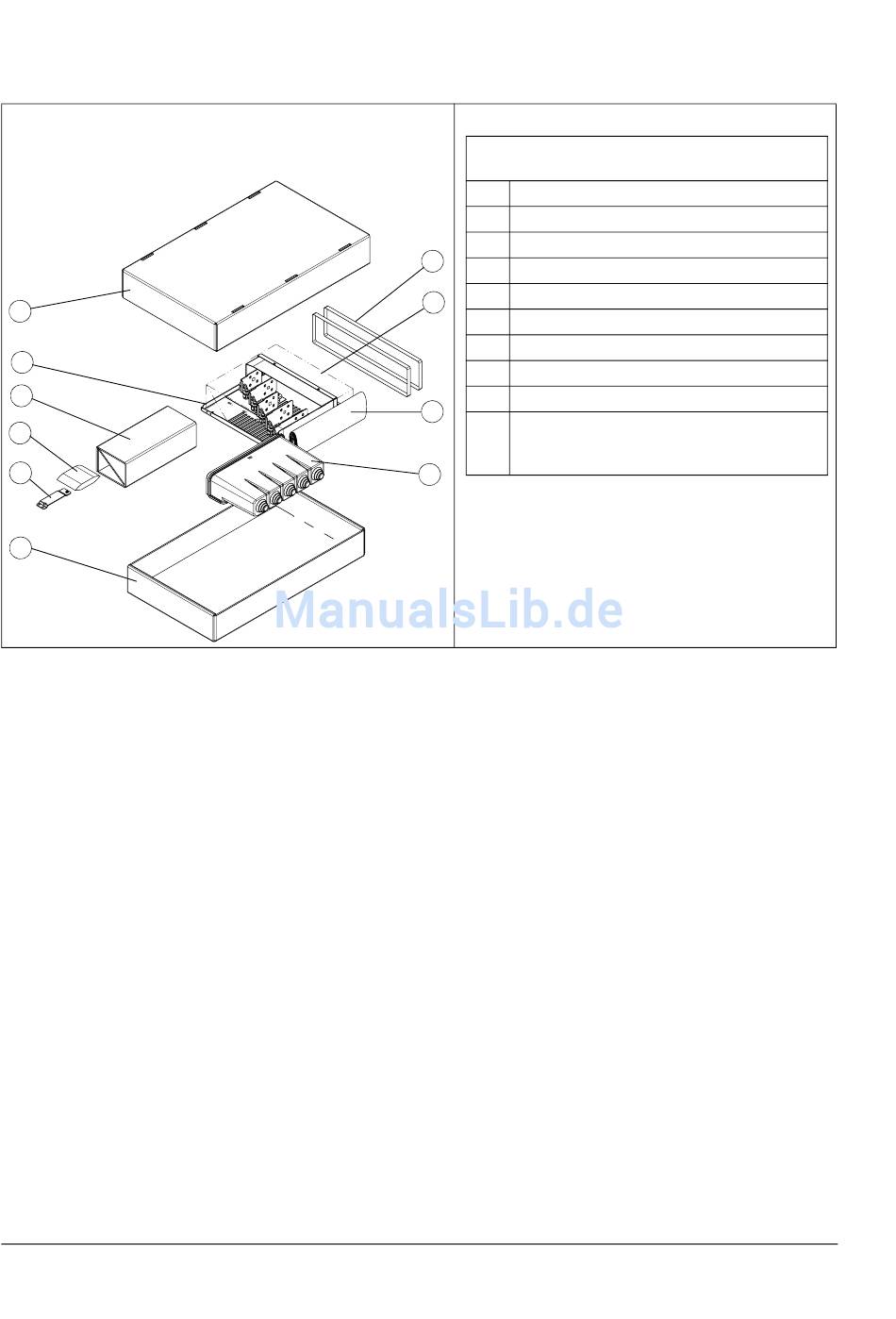

Inhalt des Pakets mit Eingangs-
Kabelanschlussblech (Option +H381)
1 Schraubenpaket
2 Papier-Füllmaterial
3 Eigangs-Kabelanschlussblech
7
4 Karton-Unterteil
5 Karton-Oberteil
8
6 Tragholz/-profil
7 Bänder
8 Kunststoffbeutel
9 Gummitülle
2
10 Erdungsschiene, die an das Eingangs-
Kabelanschlussblech und das
Umrichtermodul anzuschließen ist *)
9
*) Wenn die Erdungsschiene nicht in diesem Packet
ist, so ist sie im Paket des Ausgangs-
Kabelanschlussblechs.
Transport und Auspacken des Geräts aufgelisteten Arti-
