M500 Docking Station

Die M500 ist ein Gerät, das den M540 mechanisch
sichert, mit Strom versorgt und die Batterie des
M540 lädt. Wenn der M540 Teil einer IACS-Konfi-
guration ist, steuert die M500 die Kommunikation
zwischen dem M540 und dem Medical Cockpit
über eine optische Ethernet-Verbindung.
Bei Verwendung in einer Einzelplatzkonfiguration
erleichtert die M500 den Patiententransport, indem
er das Abdocken des M540 von einer M500 und
das Andocken an eine andere M500 ermöglicht.
Dabei bleiben alle Verbindungen vom Patienten
zum Monitor erhalten. Die M500 speist den M540
nicht nur mit Strom, sondern speichert Netzwerkin-
formationen, verbindet den M540 mit dem Infini-
ty-Netzwerk und speichert Standard-Profileinstel-
lungen, die nach dem Andocken übernommen wer-
den können. Ausführlichere Informationen finden
Sie unter „Profile" auf Seite 51.

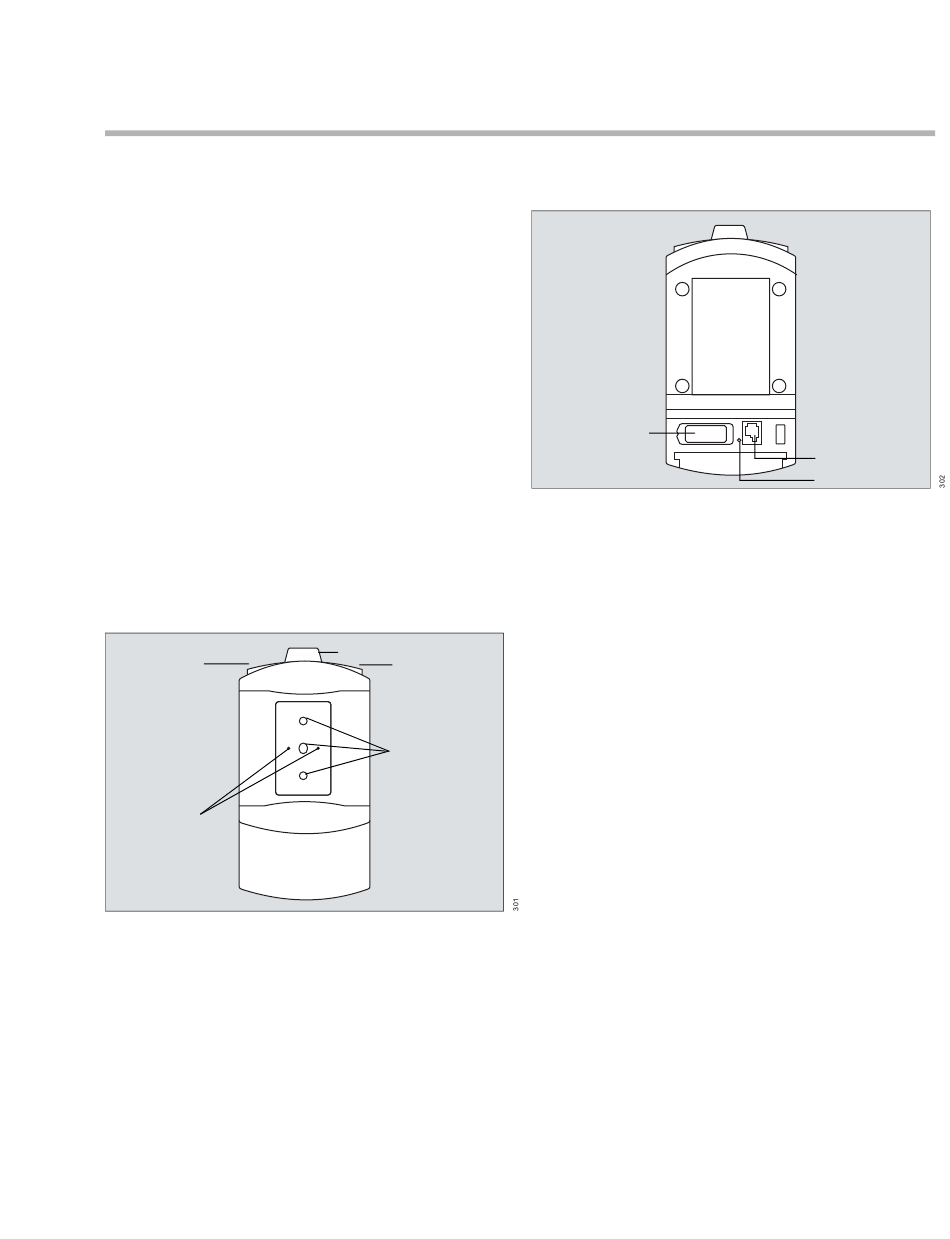

M500 Vorderseite

B
D
A Verriegelungsmechanismus – Arretiert den M540
(detaillierte Informationen finden Sie unter
„Sperren/Entsperren des M540" auf Seite 72).
B Entriegelungsknöpfe zum Abdocken des M540
(Sie müssen nur einen Entriegelungsknopf
drücken, um den M540 freizugeben)
C Optische Ethernet-Verbindungen
D Kontakte zum Aufladen der M540-Batterie und
zur Stromversorgung des M540 (wenn dieser
angedockt ist)
Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2
A
B
C
M500 Rückseite
G
E Anschluss für das Schwesternrufsystem
(in Einzelplatzkonfiguration nicht verfügbar)
F Netzwerk-LED – Leuchtet bei bestehender
Netzwerkverbindung grün
G Systemkabelanschluss
Übersicht
E
F
