Anschließen der Elektrodenkabel für das Monitoring neonataler Patienten
Die EKG-Kabelsätze werden direkt an den M540
angeschlossen.

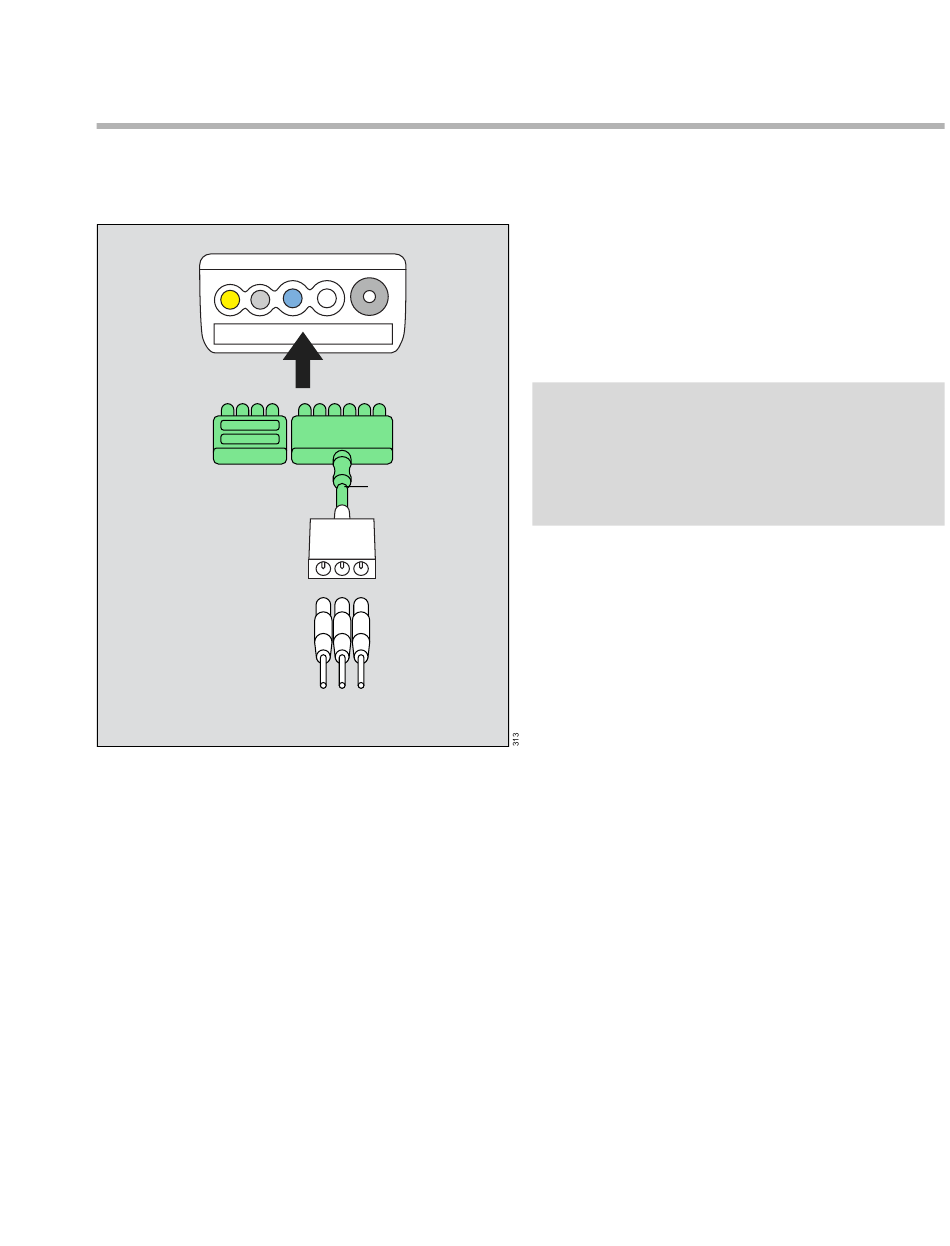

D
A M540-EKG-Anschluss
B EKG-Adapterkabel für Neonaten
C EKG-Elektroden für Neonaten
D Blindstecker
Gebrauchsanweisung – Infinity
A
B
C
® Acute Care System – Monitoringanwendungen – SW VG7.n
EKG, Arrhythmie und ST-Segment
Verbinden des EKG-Kabelsatzes
1 Schließen Sie das EKG-Adapterkabel für
Neonaten (B) an den EKG-Anschluss (A) an der
Seite des M540 an.
Richten Sie das EKG-Adapterkabel für
Neonaten (B) so aus, dass die frei liegenden
Pins zu Ihnen zeigen, wenn Sie sie fest in den
EKG-Anschluss einstecken.
HINWEIS
Ein EKG-Kabelsatz kann im EKG-Anschluss des
M540 verbleiben, ohne verbunden sein zu
müssen. Vergewissern Sie sich, dass sämtliche
EKG-Kabelsätze fest in den EKG-Anschluss des
M540 eingesteckt sind.
2 Den Blindstecker (D) anschließen, um die nicht
belegten Pins des EKG-Anschlusses am M540
zu schützen.
3 Schließen Sie die einzelnen EKG-
Elektrodenkabel für Neonaten (C) an das EKG-
Adapterkabel für Neonaten (B) an.
Informationen zum Anlegen der Elektroden an
den Patienten finden Sie in den Abbildungen ab
Seite 220.
