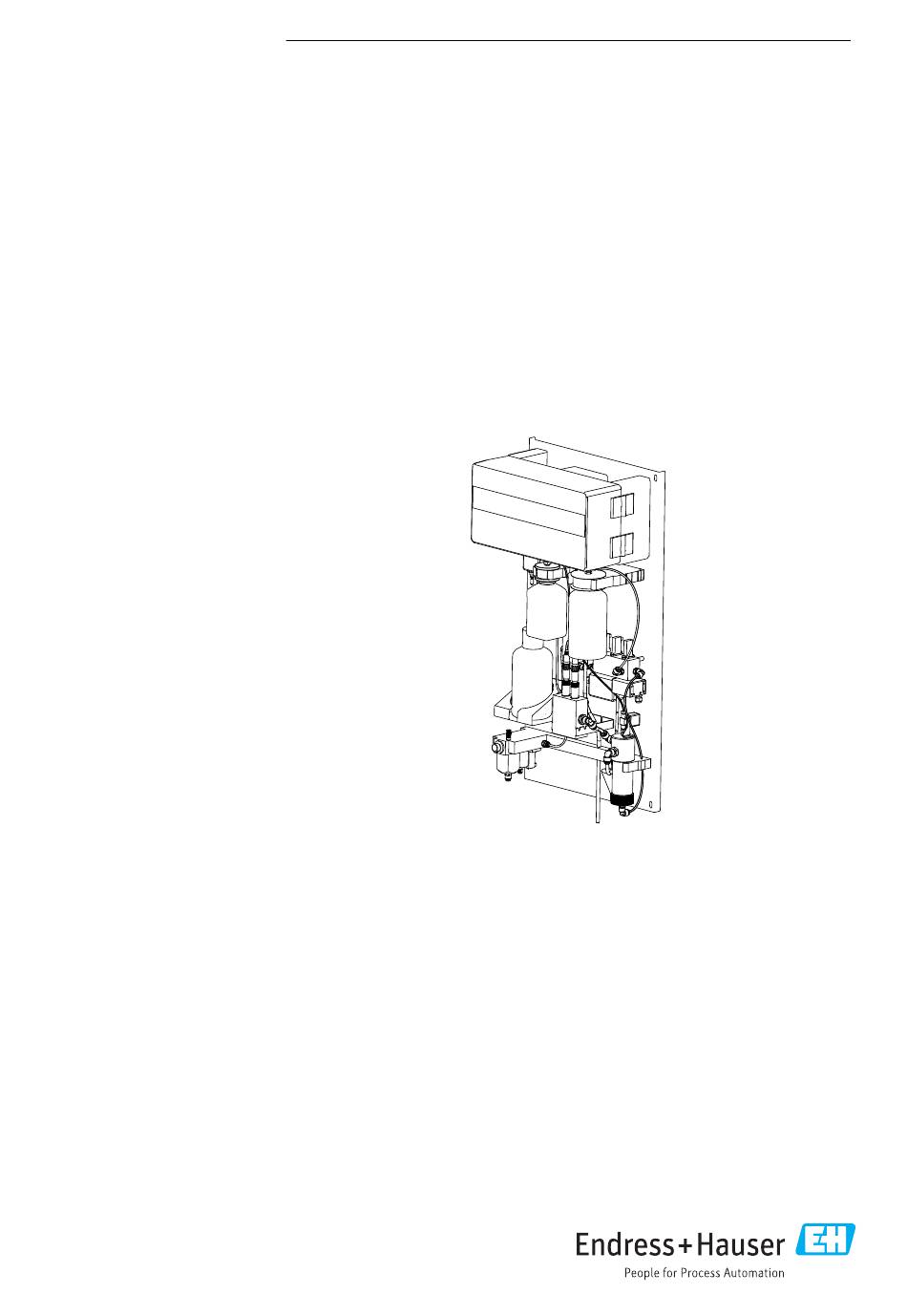

KA01305C/07/DE/03.19
71458139
2019-11-30
Products
Kurzanleitung
CA76NA

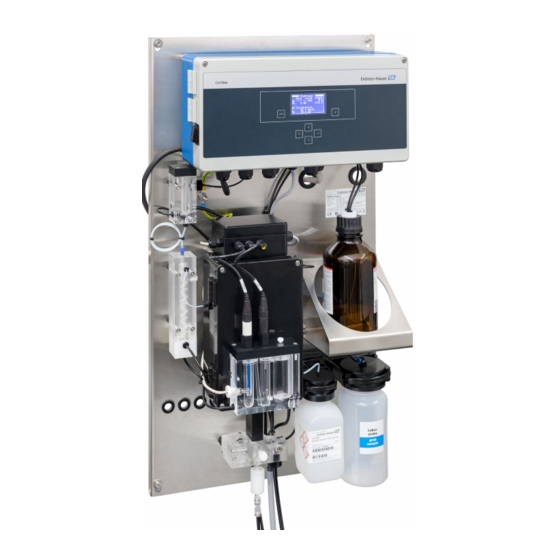

Analysator für Natrium
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zum Gerät finden Sie in der
Betriebsanleitung und den weiteren Dokumentationen, erhält-
lich über:
• www.endress.com/device-viewer
• Smartphone / Tablet: Endress+Hauser Operations App
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser CA76NA

  • Seite 1 CA76NA Analysator für Natrium Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zum Gerät finden Sie in der Betriebsanleitung und den weiteren Dokumentationen, erhält- lich über: • www.endress.com/device-viewer • Smartphone / Tablet: Endress+Hauser Operations App...
  • Seite 2 CA76NA Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
  • Seite 3: Inhaltsverzeichnis

    CA76NA Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............4 Verwendete Symbole .
  • Seite 4: Hinweise Zum Dokument

    Hinweise zum Dokument CA76NA Hinweise zum Dokument Verwendete Symbole 1.1.1 Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod oder Ursache (/Folgen) zu schweren Verletzungen führen.
  • Seite 5: Dokumentation

    Augenschutz benutzen Handschutz benutzen Verweis auf Dokumentation zum Gerät Dokumentation In Ergänzung zu dieser Kurzanleitung finden Sie auf den Produktseiten im Internet folgende Anleitungen: Betriebsanleitung CA76NA • Gerätebeschreibung • Inbetriebnahme • Betrieb • Softwarebeschreibung • Gerätebezogene Diagnose und Störungsbehebung • Wartung •...
  • Seite 6: Grundlegende Sicherheitshinweise

    Reparaturen, die nicht in der mitgelieferten Betriebsanleitung beschrieben sind, dürfen nur direkt beim Hersteller oder durch die Serviceorganisation durchgeführt werden. Bestimmungsgemäße Verwendung CA76NA ist ein Analysator zur kontinuierlichen Bestimmung der Natrium-Konzentration in wässrigen Lösungen. Der Analysator ist für den Einsatz in folgenden Anwendungen bestimmt: •...
  • Seite 7: Betriebssicherheit

    CA76NA Grundlegende Sicherheitshinweise Betriebssicherheit WARNUNG Haut- und Augenkontakt mit Chemikalien und Einatmen von Dämpfen Verletzung an Haut und Augen und Schädigung der Atemorgane ‣ Während der Arbeit mit Chemikalien Schutzbrille, Schutzhandschuhe und Kittel tragen. ‣ Jeglichen Hautkontakt mit den Chemikalien vermeiden.
  • Seite 8: Warenannahme Und Produktidentifizierung

    Warenannahme und Produktidentifizierung CA76NA Warenannahme und Produktidentifizierung Warenannahme Auf unbeschädigte Verpackung achten.  Beschädigungen an der Verpackung dem Lieferanten mitteilen. Beschädigte Verpackung bis zur Klärung aufbewahren. Auf unbeschädigten Inhalt achten.  Beschädigungen am Lieferinhalt dem Lieferanten mitteilen. Beschädigte Ware bis zur Klärung aufbewahren.
  • Seite 9: Produkt Identifizieren

    CA76NA Warenannahme und Produktidentifizierung • Umgebungstemperatur • Sicherheits- und Warnhinweise • Zulassungen gemäß Bestellausprägung ‣ Vergleichen Sie die Angaben auf dem Typenschild mit Ihrer Bestellung. 3.2.2 Produkt identifizieren Produktseite www.endress.com/ca76na Bestellcode interpretieren Sie finden Bestellcode und Seriennummer Ihres Produkts: • Auf dem Typenschild •...
  • Seite 10: Montage

    Montage CA76NA Montage VORSICHT Quetsch- und Klemmgefahr bei falscher Montage oder Demontage ‣ Für die Montage und Demontage des Analysators sind 2 Personen notwendig. ‣ Für mechanische Beanspruchung geeignete Schutzhandschuhe verwenden. ‣ Mindestabstände bei der Montage einhalten. ‣ Mitgelieferte Abstandshalter bei der Montage verwenden.
  • Seite 11: Abmessungen

    177,5 (6.99) 217,5 (8.56) 257,5 (10.1) 267,5 (10.5) 315 (12.4) A0039005  1 Analysator CA76NA, Abmessungen in mm (in) 4.1.3 Aufstellungsort Folgende Punkte beachten: Gerät vor mechanischen Vibrationen schützen. Gerät vor chemischen Belastungen schützen. Gerät keiner starken Staubbelastung aussetzen. Endress+Hauser...
  • Seite 12: Analysator An Eine Senkrechte Fläche Montieren

    • unter dem Analysator mindestens 200 mm (7.87 in) , da Kabelanschlüsse und Wasseran- schlüsse von unten erfolgen Analysator an eine senkrechte Fläche montieren 500 (19.79) 100 (3.94) 100 (3.94) A0039006  2 Analysator CA76NA, Montageabstände in mm (in) ‣ Notwendige Abstände bei der Montage einhalten . Endress+Hauser...
  • Seite 13: Montagekontrolle

    CA76NA Montage Montagekontrolle Nach der Montage alle Anschlüsse auf festen Sitz prüfen. Endress+Hauser...
  • Seite 14: Elektrischer Anschluss

    Elektrischer Anschluss CA76NA Elektrischer Anschluss WARNUNG Gerät unter Spannung! Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen! ‣ Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden. ‣ Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss die Anweisungen dieser Anleitung befolgen.
  • Seite 15: Gehäuse Der Elektronikeinheit Öffnen

    CA76NA Elektrischer Anschluss 5.2.1 Gehäuse der Elektronikeinheit öffnen VORSICHT Stoßgefahr durch unkontrolliertes Herunterklappen des Gehäusedeckels ‣ Gehäusedeckel nach dem Lösen der Schrauben gegen unkontrolliertes Herunterklappen sichern ‣ Gehäusedeckel vorsichtig nach unten klappen. Gehäuse der Elektronikeinheit öffnen Für den Zugang zu den elektrischen Anschlüssen, Gehäuse der Elektronikeinheit wie folgt öff- nen.
  • Seite 16 Elektrischer Anschluss CA76NA 5.2.2 Analogausgänge, Digitalausgänge und Spannungsversorgung anschließen HINWEIS Beschädigung des Geräts durch eingeklemmte oder geknickte Kabel. ‣ Kabel beim Einschwenken der Elektronikeinheit nicht einklemmen oder knicken. ‣ Ausreichende Kabelreserve bei der Installation vorsehen. Signalausgänge anschließen Der Messwert des jeweiligen Kanals steht an der Analog- oder Digitalausgangskarte als Stromsignal zur Verfügung.
  • Seite 17: Analogausgänge

    CA76NA Elektrischer Anschluss Klemmenplan ohne PROFIBUS COM1 COM2 COM3 COM4 COM5 COM6 COM7 X 100 COM8 L1N PE A0033459 L1 N PE NO1 COM1 NC1 NO2 COM2 NC2 A COM B COM A COM B COM A COM B X100...
  • Seite 18 • Bei Fehler offener Kontakt: COM-NC • Bei Fehler geschlossener Kontakt: COM-NO Handelt es sich bei dem CA76NA um das letzte Gerät im Bussegment, so müssen die beiden Jumper auf X7 und X8 der PROFIBUS-Schnittstellenkarte gesetzt sein, um die Abschlusswider- stände zuzuschalten.
  • Seite 19: Schutzart Sicherstellen

    CA76NA Elektrischer Anschluss M12-Buchse PROFIBUS wird an eine externe M12-Buchse angeschlossen. n.c. A (grün) n.c. B (rot) n.c. Gehäuse Schirm A0041351  5 Pin-Belegung 5-polig, b-codiert Schutzart sicherstellen Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen und elektrischen Anschlüsse vorgenommen werden, die für die benötigte, bestimmungsgemäße...
  • Seite 20 Elektrischer Anschluss CA76NA ‣ Sitzen alle Anschlussdrähte fest in den Kabelklemmen? Endress+Hauser...
  • Seite 21: Bedienungsmöglichkeiten

    CA76NA Bedienungsmöglichkeiten Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs A0033387  6 Bedienelemente der Elektronikeinheit Display Taste Taste Taste Taste Taste Taste Endress+Hauser...
  • Seite 22 Bedienungsmöglichkeiten CA76NA Jedes Hauptmenü enthält Untermenüs. Die Navigation erfolgt über die 6 Tasten des Bedien- felds. Funktionen der Tasten des Bedienfelds: Taste Messwertanzeige Hauptmenü Hauptmenü Untermenü Untermenü Eingabemenü Eingabemenü Eingabemodus Eingabemodus Eingabemenü mit Übernahme des Eingabewertes Taste Eingabemodus Eingabemenü ohne Übernahme des Eingabewertes Eingabemenü...
  • Seite 23: Inbetriebnahme

    • Die Elektroden sind eingesetzt wie beschrieben . • Die Reagenzienflaschen sind angeschlossen wie beschrieben . • Der elektrische Anschluss ist ausgeführt wie beschrieben . • Spannungs- und Medienversorgung sind verfügbar. 7.1.1 Flüssigkeitsführende Leitungen anschließen Fließschema 12 11 A0033198  7 Analysator CA76NA, Fließschema Endress+Hauser...
  • Seite 24: Medieneingänge Anschließen

    Inbetriebnahme CA76NA Ventil 1 Alkalisierungspumpe Ventil 2 Standardlösung Ventil 3 ... 6 Standardlösungspumpe Überlaufgefäß mit Pegelwächter pH-Elektrode Ausgänge Natriumelektrode Kreislaufpumpe Alkalisierungsgefäß Laborprobe Ausgang Alkalisierungsreagenz Vorratsgefäß für Standardlösung (für die Kalibrierung) Medieneingänge anschließen Je nach Ausführung hat der Analysator bis zu 6 Medieneingänge.
  • Seite 25: Elektroden Einbauen

    CA76NA Inbetriebnahme Medienausgänge anschließen Am Gerät befinden sich 3 Probenabläufe: • einzelne Abläufe der Überströmventile der Probenkonditioniereinheit, bis zu 6 Stück Schlauch 8 x 11 mm • Ablauf aus dem Überlaufgefäß Schlauch 8 x 5 mm • Gesamtablauf Schlauch 12 x 16 mm Die Abläufe aus Probenkonditioniereinheit und Überlaufgefäß...
  • Seite 26 Inbetriebnahme CA76NA Verschraubung auf die jeweilige Elektrode schieben.  A0033461 Verschraubung Druckring O-Ring Druckring auf die jeweilige Elektrode schieben. O-Ring auf die jeweilige Elektrode schieben.  A0033462 Verschraubung Druckring O-Ring Die Elektroden sind für den Einbau vorbereitet. Elektroden einsetzen Der Analysator ist ausgeschaltet.
  • Seite 27: Reagenzienflaschen Anschließen

    CA76NA Inbetriebnahme A0033479  8 Analysator CA76NA mit in der Durchflussmesszelle eingesetzten Elektroden 7.1.3 Reagenzienflaschen anschließen WARNUNG Haut- und Augenkontakt mit Chemikalien und Einatmen von Dämpfen Verletzung an Haut und Augen und Schädigung der Atemorgane ‣ Während der Arbeit mit Chemikalien Schutzbrille, Schutzhandschuhe und Kittel tragen.
  • Seite 28 Inbetriebnahme CA76NA HINWEIS Geräteverunreinigungen durch austretende Chemikalien Fehlmessungen ‣ Beim Wechsel von Schläuchen die Schlauchenden nicht mit Chemikalien verunreinigen. ‣ Schlauchenden leerlaufen lassen. ‣ Schläuche beim Wechsel der Standardlösung nicht berühren. ‣ Für gute Belüftung sorgen. Flasche mit Alkalisierungsreagenz anschließen Flaschen mit Alkalisierungsreagenz aus festem Material, z.
  • Seite 29 CA76NA Inbetriebnahme Flasche in die für das Alkalisierungsreagenz vorgesehene Halterung am Analysator stel- len.  A0033424  9 Analysator CA76NA angeschlossene Flasche mit Alkalisierungsreagenz Flasche mit Standardlösung anschließen Die Standardlösung wird fertig vorbereitet geliefert. Flasche öffnen. Endress+Hauser...
  • Seite 30 Inbetriebnahme CA76NA Flasche in den dafür vorgesehenen Kopf einschrauben. Dabei die Schläuche nicht berüh- ren.  A0033426  10 Analysator CA76NA angeschlossene Flasche mit Standardlösung Endress+Hauser...
  • Seite 31: Probenstrom Einstellen

    CA76NA Inbetriebnahme 7.1.4 Probenstrom einstellen Mit dem Regulierventil wird die Probenmenge so eingestellt, dass am Überlauf ein gleichmä- ßiger Probenfluss austritt. Nachdem der Probenstrom eingestellt ist, sollte das Filtergehäuse kurzzeitig entlüftet werden. Kanalventil geschlossen (ist geschlossen, solange der Analysator ausgeschaltet ist).
  • Seite 32: Installations- Und Funktionskontrolle

    Inbetriebnahme CA76NA Filtergehäuse im Anschluss entlüften: Rändelmuttern lösen, bis Wasser ausfließt.  A0033428  12 Probenkonditioniereinheit, Beispiel mit einem Kanal Rändelmuttern am jeweiligen Kanal der Probenkonditioniereinheit Vorgang für alle am Gerät befindlichen Kanäle wiederholen. Installations- und Funktionskontrolle WARNUNG Falscher Anschluss, falsche Versorgungsspannung Sicherheitsrisiken für Personal und Fehlfunktionen des Gerätes...
  • Seite 33: Messgerät Konfigurieren

    CA76NA Inbetriebnahme Messgerät konfigurieren Nach dem Einschalten des Analysators sind folgende Schritte notwendig: • pH-Elektrode kalibrieren • Automatische Mehrpunktkalibrierung der Natriumelektrode durchführen • Grundlegende Parameter konfigurieren • Nach mindestens 4 Stunden erneut eine automatische Mehrpunktkalibrierung der Natriu- melektrode durchführen 7.4.1...
  • Seite 36 *71458139* 71458139 www.addresses.endress.com...
