Instandhaltung

Aus- und Einbau des Netzteils der Anschlusseinheit

5 . 4

1 Anschlusseinheit spannungsfrei schalten.

2 Gehäusedeckel der Anschlusseinheit öffnen (4 x 4 mm Innensechskant).

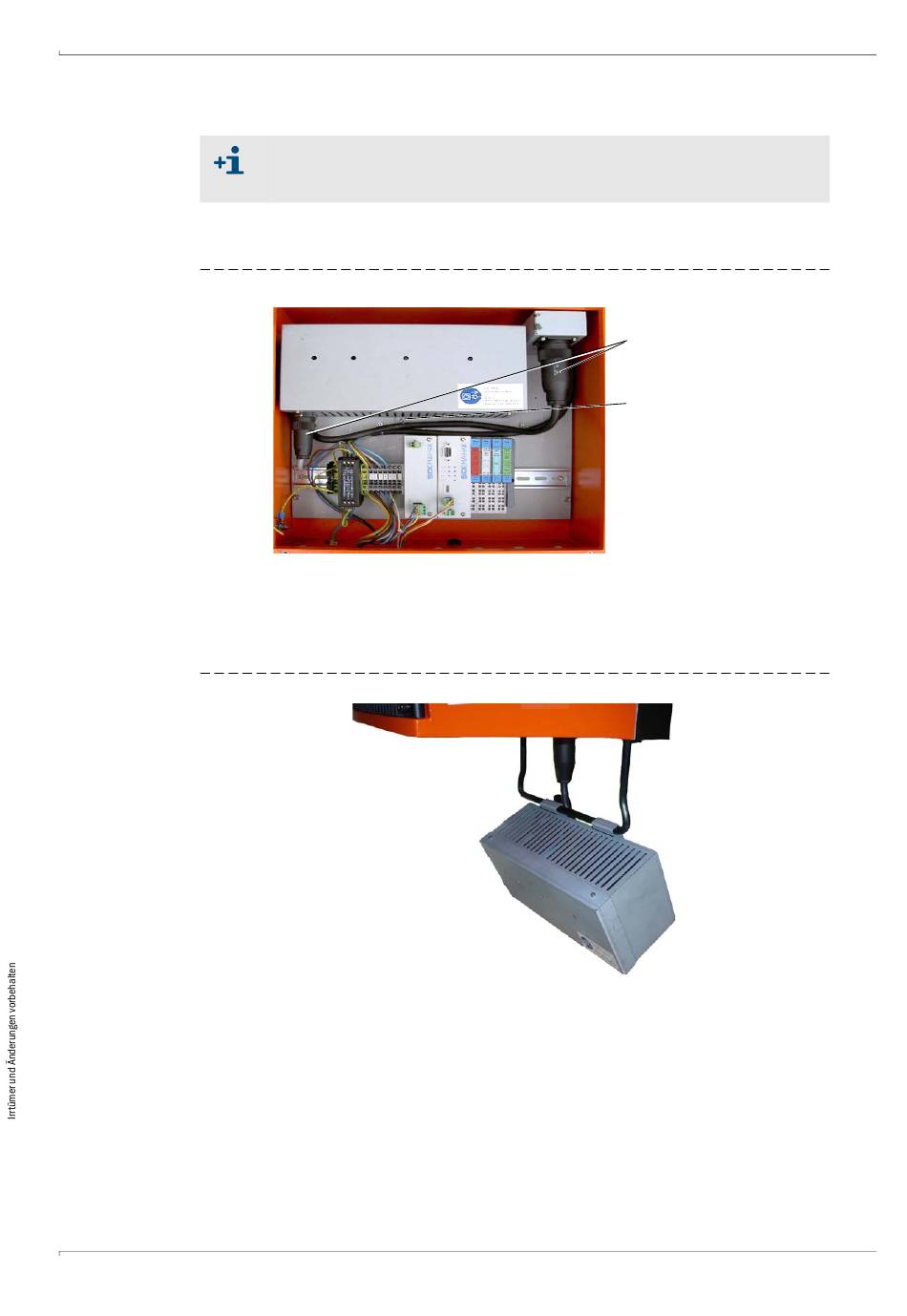

Bild 17

Anschlusseinheit geöffnet

3 Beide Steckverbindungen des Netzteils lösen.

4 Schraube unterhalb des Netzteils abschrauben (4 mm Innensechskant).

5 Netzteil nach oben schieben und entnehmen.

6 Das Netzteil kann an den Bügel der SE-Einheit eingehängt werden.

Bild 18

Eingehängtes Netzteil

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Das ausgebaute Netzteil kann zur direkten Spannungsversorgung der SE-Ein-

heit verwendet werden, z.B. wenn diese für einen Nullpunktabgleich vom Gas-

kanal abgebaut werden muss.

2 Steckverbinder

Schraube
