CAN-Anbindung
SCU-Anbindung (Übersicht)
3 . 2
Optional kann das GM32 (und weitere Analysatoren) über eine SCU (System Control Unit)
bedient werden.
Die SCU ist eine Bedieneinheit für die komfortable und leistungsfähige Steuerung von Ana-
lysatoren.
Über die SCU können an den Analysatoren folgende Aktionen durchgeführt werden:
Steuerung, Parametrierung und Visualisierung.
Messwertverarbeitung und -abspeicherung.
Ferndiagnose.
Die SCU ist über einen Systembus mit den Analysatoren verbunden.
Die SCU wird über einen Touch-Screen oder einen PC bedient.

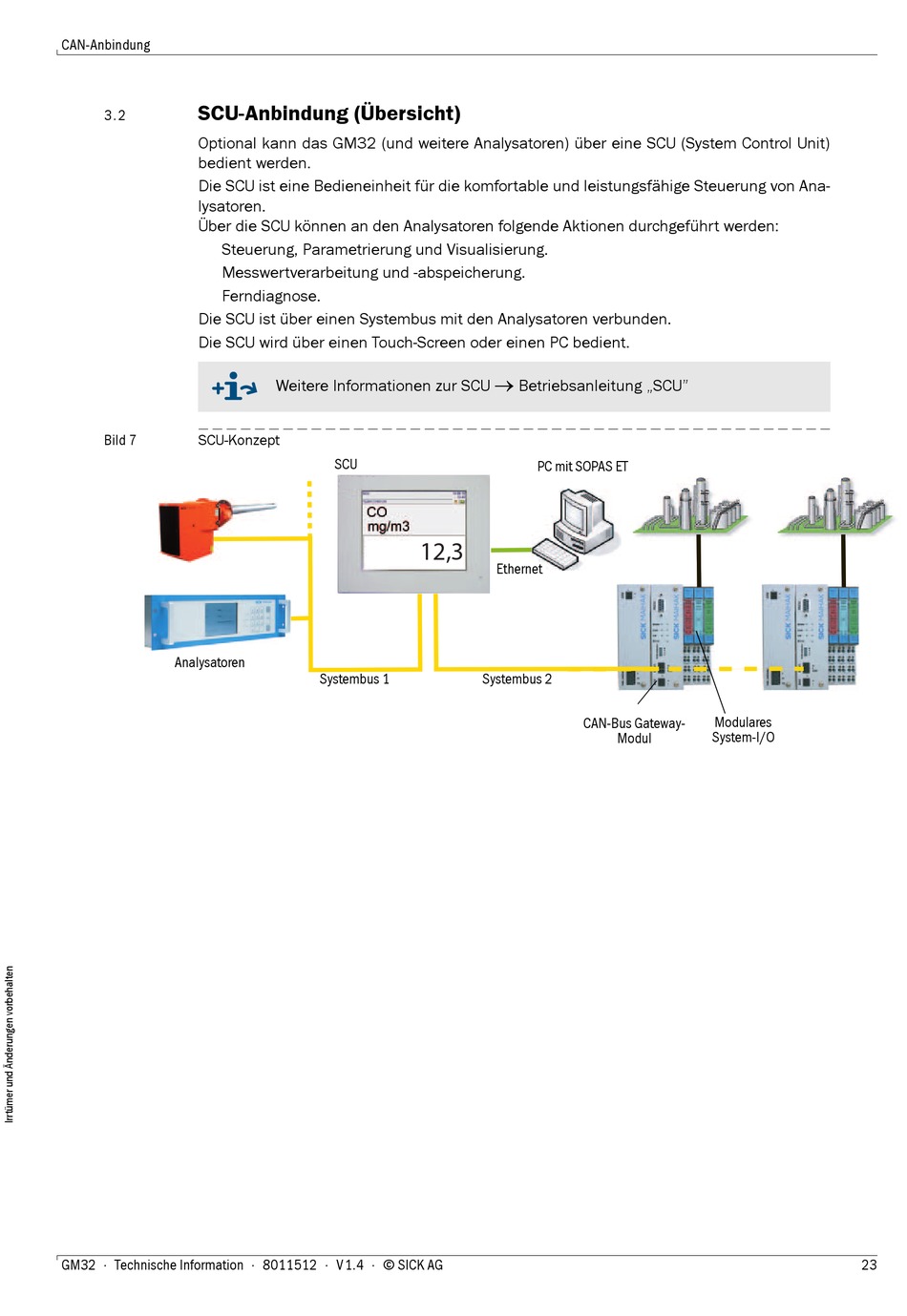

Bild 7 SCU-Konzept
Analysatoren
GM32 · Technische Information · 8011512 · V 1.4 · © SICK AG
Weitere Informationen zur SCU
SCU
12,3
Systembus 1

Betriebsanleitung „SCU"
PC mit SOPAS ET
Ethernet
Systembus 2
CAN-Bus Gateway-
Modul
Modulares
System-I/O
