SICK GM32 Technische Information Seite 24

In-situ-gasanalysator ausführung messlanze

Vorschau ausblenden Andere Handbücher für GM32:

Anschluss des GM32 an den CAN-Bus und an die SCU

3. 3

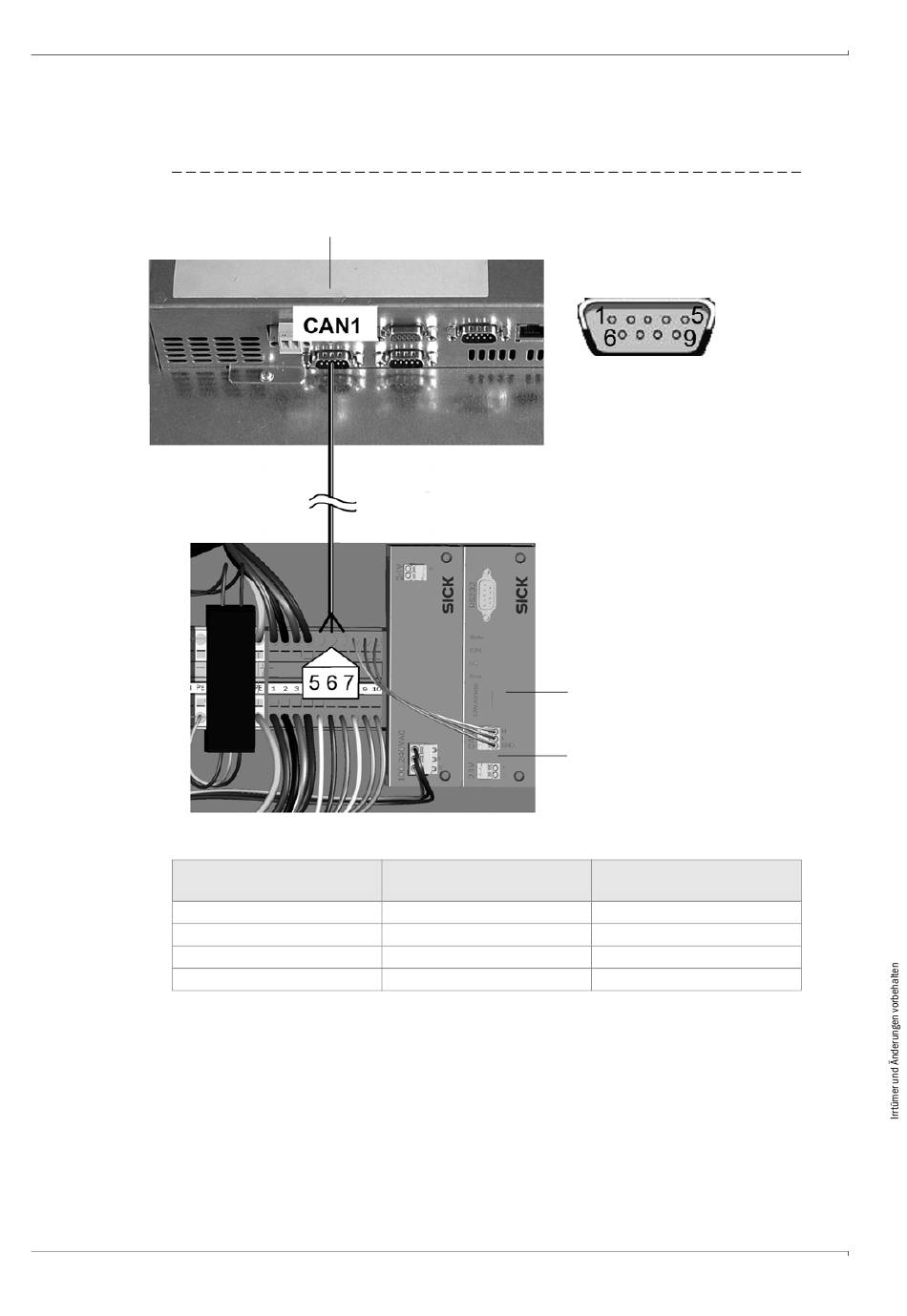

Anschluss des GM32 an den CAN-Bus, hier als Beispiel an die SCU.

Bild 8

Beispiel: CAN- Anschluss der SCU an das GM32

Anschluss auf Rückseite der SCU:

CAN1

Anschlusseinheit

des GM32

Klemmenbelegung:

CAN-Bezeichnung

CAN H

CAN L

GND

Schirm an PE

Klemme im Anschlusskas-

ten des GM32

Pin-Nummern

CAN1

CAN-Bus

Gateway

LED für Abschlusswiderstand:

LED leuchtet: Abschlusswiderstand aktiv

Pin an CAN1 der SCU

CAN-Anbindung
