Justage

4.2.4

Ausrichtfunktion

4.2.4.1

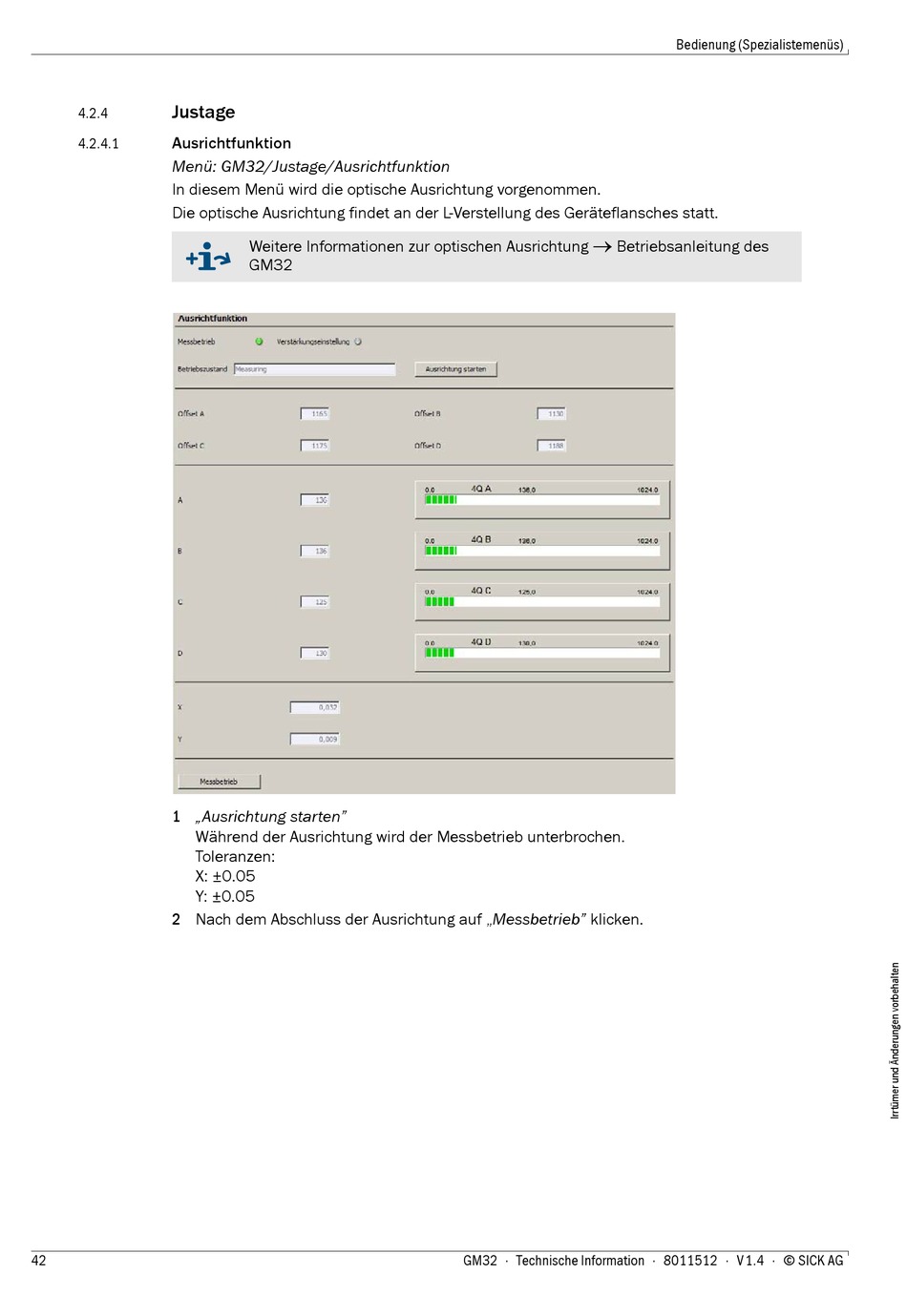

Menü: GM32/Justage/Ausrichtfunktion
In diesem Menü wird die optische Ausrichtung vorgenommen.
Die optische Ausrichtung findet an der L-Verstellung des Geräteflansches statt.
1 „Ausrichtung starten"
Während der Ausrichtung wird der Messbetrieb unterbrochen.
Toleranzen:
X: ±0.05
Y: ±0.05
2 Nach dem Abschluss der Ausrichtung auf „Messbetrieb" klicken.
42
Weitere Informationen zur optischen Ausrichtung
