Prüfgasaufgabe (bei GPP-Messlanze)
5. 3

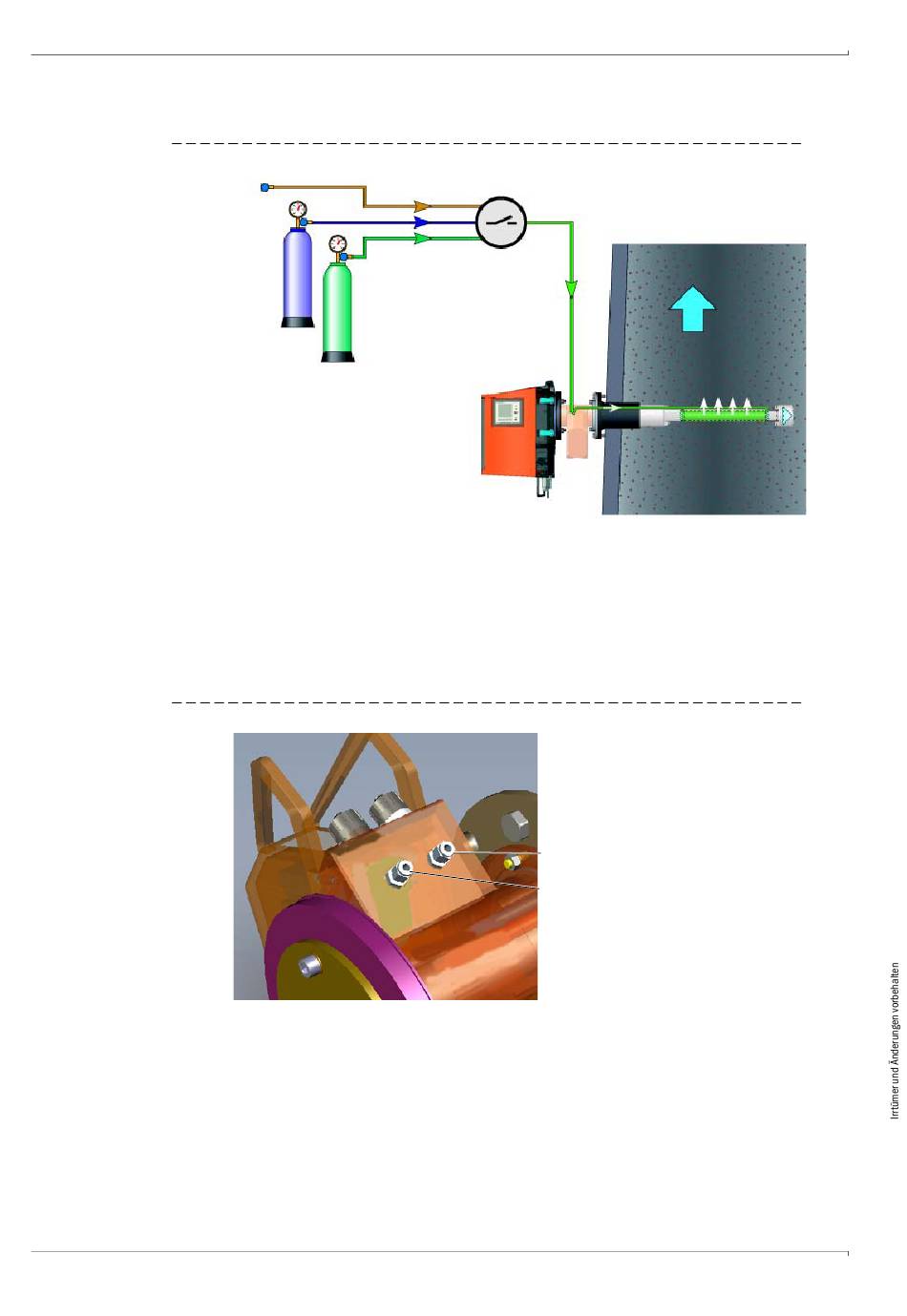

Bild 15 Prüfgasmessung mit GPP-Lanze
Bei der GPP-Messlanze ist eine Gasüberprüfung bei im Gaskanal montierter Messlanze
möglich.
Beim Einblasen von Gas (Nullgas bzw. Prüfgas) in die Filterfritte wird in der Filterfritte ein
Überdruck erzeugt. Ist dieser Überdruck groß genug, wird das Messgas aus der Filterfritte
herausgedrängt und durch das eingeblasene Gas ersetzt.
Die in der Filterfritte enthaltene Null- bzw. Prüfgaskonzentration wir gemessen und das
GM32 entsprechend justiert.
Bild 16 Prüfgasanschlüsse an der GPP-Lanze
Die GPP-Lanze ist mit einem Gasanschluss zur Prüfgasmessung versehen.
Ein zweiter Anschluss steht zur Verfügung für z.B.:
– Druckmessung
– Probenahme für Vergleichsmessungen,
– Filterrückspülung
– zur Erhöhung der Prüfgasmenge zur Verfügung.
76
Nullgas
Prüfgase
Erster Anschluss: Prüfgaseinlass
Zweiter Anschluss
