Messverfahren

2. 1

2.1.1

Der Multi-Komponenten-Analysator GM32 basiert auf der In-Situ-Technik mit opto-elektro-

nischer Direktmessung. Die Erfassung der Messwerte erfolgt berührungslos direkt im Gas-

strom mittels einer Messlanze, die in den Kanal hineinragt. Diese verfügt je nach Ausfüh-

rung über einen offenen Messspalt oder über einen gasdurchlässigen Membraneinsatz

(Filter) und wird in diesem Bereich – der aktiven Messstrecke – vom zu messenden Gasge-

misch durchströmt.

Anhand der wellenlängenspezifischen Lichtabsorption durch das Gasgemisch in der akti-

ven Messstrecke ermittelt die GM32 SE-Einheit die Konzentrationen der jeweiligen Gasan-

teile.

Die Messstrecke im Gaskanal wird vom Licht der Sende-Empfangseinheit (SE-Einheit)

durchstrahlt, welches von einem Tripelreflektor am Ende der Lanze wieder zurückgeworfen

wird. Vom Teilerspiegel wird das zurückkehrende Licht zur Polychromator-Baugruppe umge-

lenkt, die aus Kondensorlinse mit Spaltblende, optischem Gitter und dem Empfangsele-

ment besteht. Das optische Gitter zerlegt den Lichtstrahl spektral und bildet ihn auf das

Empfangselement, eine hochempfindliche Diodenzeile, ab.

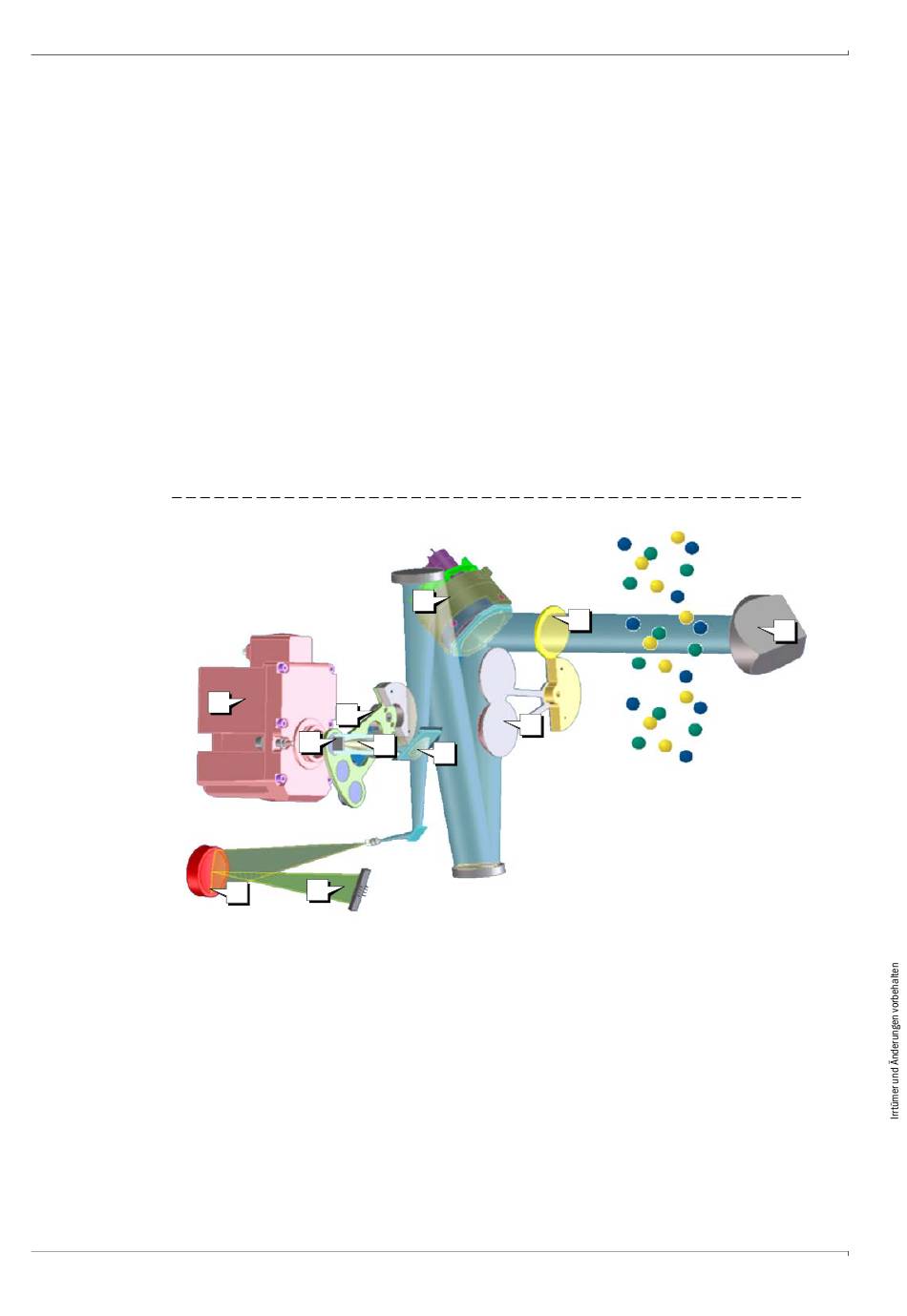

Bild 1

Messprinzip

1 Strahler

2 Nachführspiegel

3 Fenster

4 Reflektor

5 Strahlteiler

6 4-Quadranten-Detektor

7 Optisches Gitter

8 Detektor

A Schwenksegment mit Filter und Küvette für Kontrollzyklus

B Schwenksegment mit Nullpunktreflektor und Dunkelblende
