Außerbetriebnahme/Wiederinbetriebnahme

Erhaltungsmaßnahmen, sachgerechte Lagerung und Transport

6 . 4

In diesem Abschnitt wird beschrieben, wie das GM32 zur Aufbewahrung für eine spätere

weitere Verwendung oder zum Transport vorbereitet wird.

 Reinigen Sie das geschlossene Gehäuse der SE-Einheit und alle weiteren Komponenten

äußerlich mit leicht angefeuchteten Reinigungstüchern. Entfernen Sie insbesondere

Rückstände von Chemikalien oder Kondensatansammlungen. Hierbei kann auch ein

mildes Reinigungsmittel verwendet werden, das keine Rückstände hinterlässt.

 Wählen Sie für die Lagerung einen trockenen, frostfreien Raum ohne starke Tempera-

turschwankungen.

Falls die Originalverpackung zur Verfügung steht bzw. in allen Fällen, in denen SE-Einheit

und Messlanze getrennt gelagert bzw. transportiert werden sollen:

 Trennen Sie die Messlanze von der SE-Einheit ( S. 83, Bild 19):

 Stülpen Sie den Dichtungsring beiseite, damit die Messlanze nach Lösen der Ver-

 Lösen Sie die drei Muttern mit einem 19 mm-Schlüssel und nehmen Sie die Mess-

 Bewahren Sie alle Befestigungsteile sorgfältig auf.

Um Schäden an der SE-Einheit durch aufgenommene Feuchtigkeit zu verhindern, sollte

eine Überprüfung und ggf. ein Austausch der Trockenmittelpatronen vorgenommen wer-

den:

 Prüfen Sie die Trockenmittelpatronen. Als Vorbereitung für die Lagerzeit sollten die Pat-

ronen auch dann ausgetauscht werden, wenn das Trocknungsgranulat im Vergleich zu

neuen Patronen nur geringfügig verfärbt ist.

 Schützen Sie die Öffnungen der SE-Einheit und die Messlanze vor Witterungseinflüs-

sen. Verwenden Sie hierzu, soweit noch verfügbar, die Transportsicherungen, mit denen

diese Komponenten bei der Anlieferung versehen waren. Darüber hinaus eignen sich

Materialien wie wetterfeste Klebebänder und Kunststofffolien.

 Falls die Messlanze mit der SE-Einheit verbunden bleibt, entfallen die Frontabdeckung

der SE-Einheit und die Kunststoff-Schutzkappe am Flansch der Messlanze. Wenn eine

GPP-Messlanze verwendet wird und diese montiert bleibt, sind somit keine Transport-

sicherungen erforderlich, da GPP-Lanzen nicht über einen offenen Messspalt verfügen.

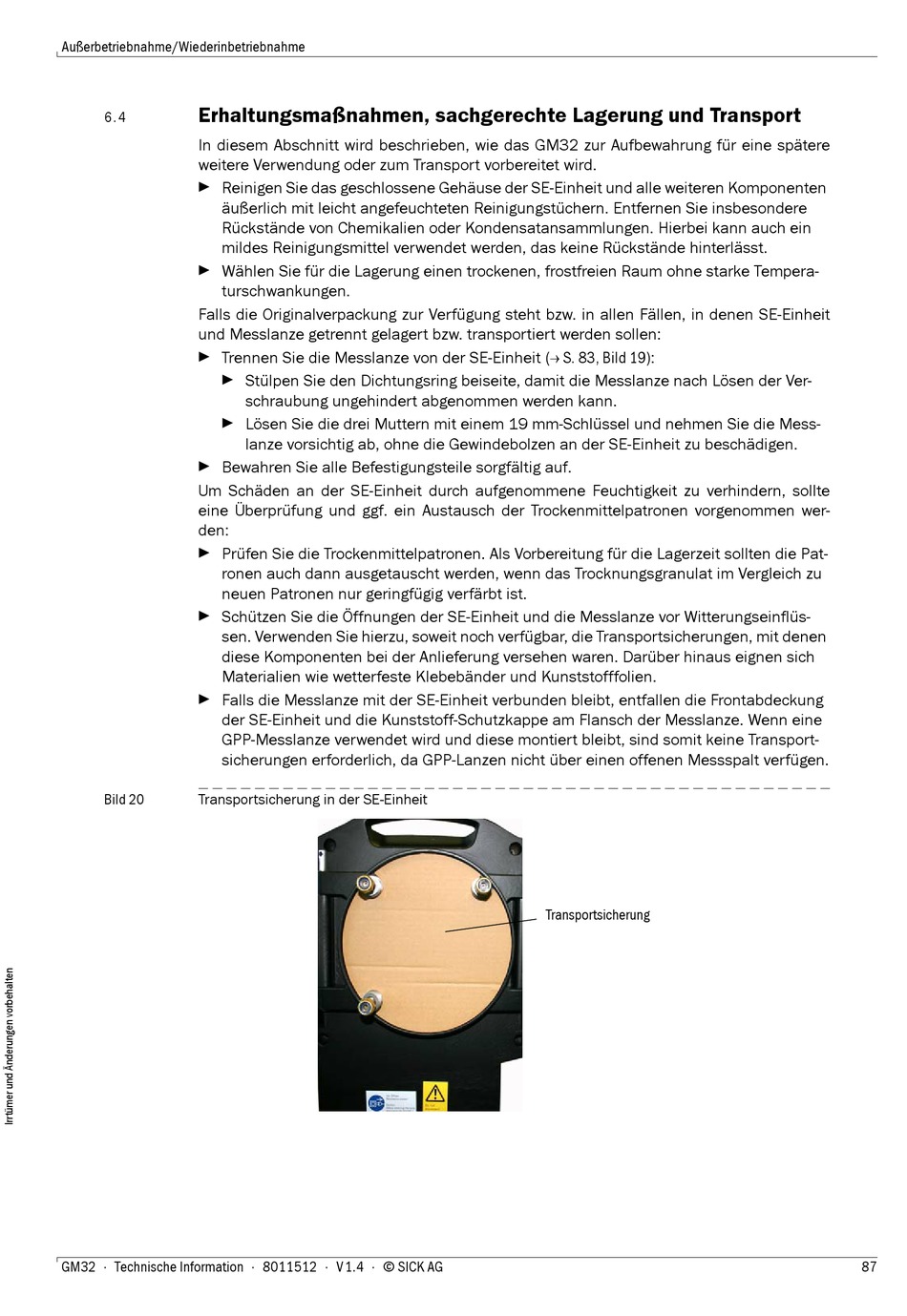

Bild 20

Transportsicherung in der SE-Einheit

schraubung ungehindert abgenommen werden kann.

lanze vorsichtig ab, ohne die Gewindebolzen an der SE-Einheit zu beschädigen.

Transportsicherung
