SOPAS ET (Beschreibung)

4. 1

Über Ethernet stehen die Bedienmenüs und Messwertdarstellungen auch komfortabel auf

einem externen PC (mit dem Engineering-Tool SOPAS ET) zur Verfügung.

Das SICK Offene Portal für Applikationen und Systeme (SOPAS) ist ein Werkzeug (Enginee-

ring Tool) zur Kommunikation mit Analysatoren und Sensoren.

SOPAS basiert auf folgenden Säulen:

Gerätekommunikation über Ethernet (TCP/IP).

Ein gemeinsames Engineering Tool für die verschiedenen Produktlinien.

Universelle Gerätebeschreibungsdatei als Datenquelle für alle relevanten Gerätedaten

und Parameter, die für die Kommunikation und die Visualisierung benötigt werden.

Schnittstellen für die direkte Kommunikation zu den Analysatoren bzw. der SCU.

Wege um auf SOPAS-basierende Analysatoren zuzugreifen

Über die Bedieneinheit SCU ( S. 23, §3.2).

Über einen PC mit dem Programm (Engineering Tool) SOPAS ET.

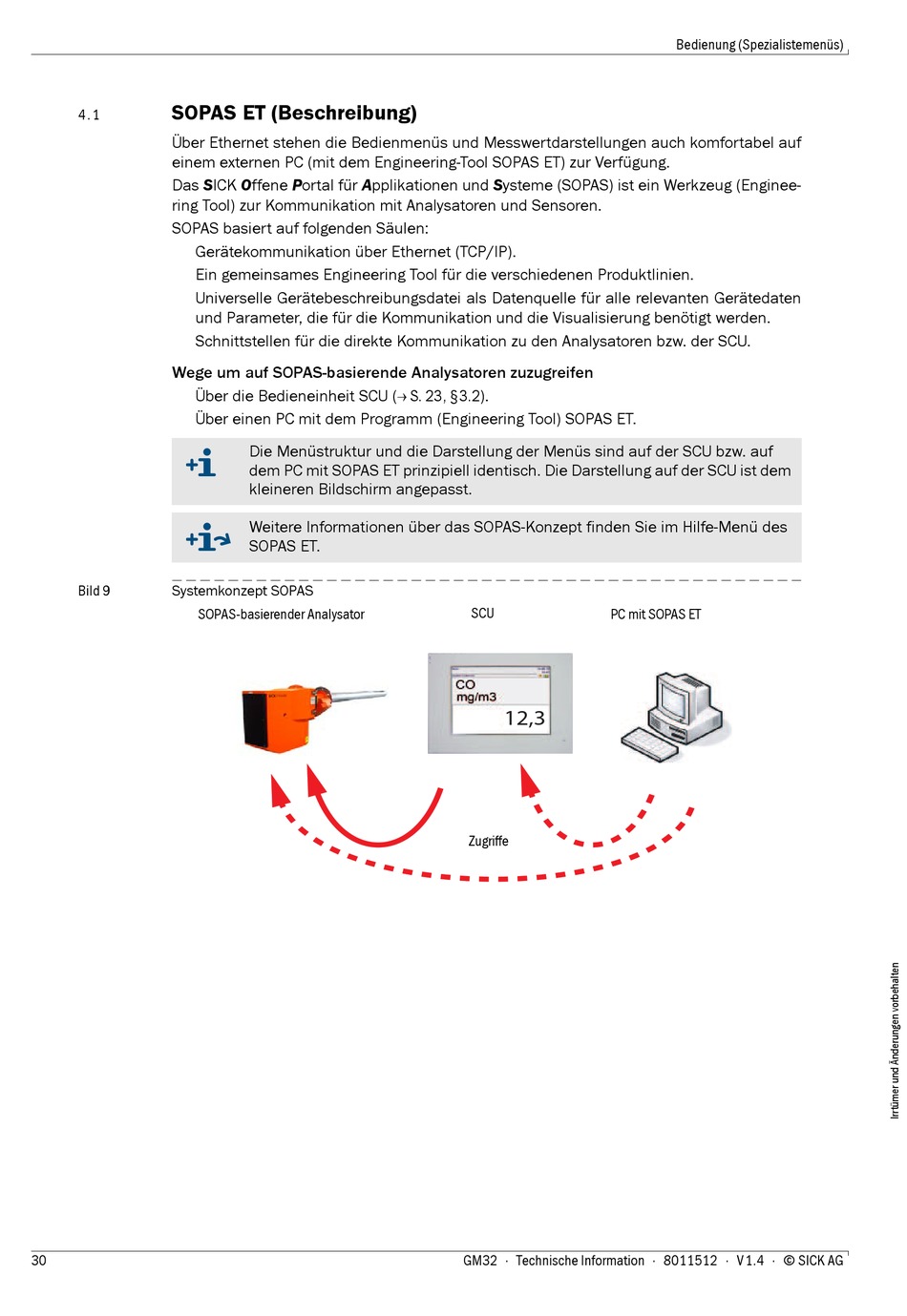

Bild 9

Systemkonzept SOPAS

SOPAS-basierender Analysator

Die Menüstruktur und die Darstellung der Menüs sind auf der SCU bzw. auf

dem PC mit SOPAS ET prinzipiell identisch. Die Darstellung auf der SCU ist dem

kleineren Bildschirm angepasst.

Weitere Informationen über das SOPAS-Konzept finden Sie im Hilfe-Menü des

SOPAS ET.

SCU

PC mit SOPAS ET

12,3

Zugriffe

Bedienung (Spezialistemenüs)
