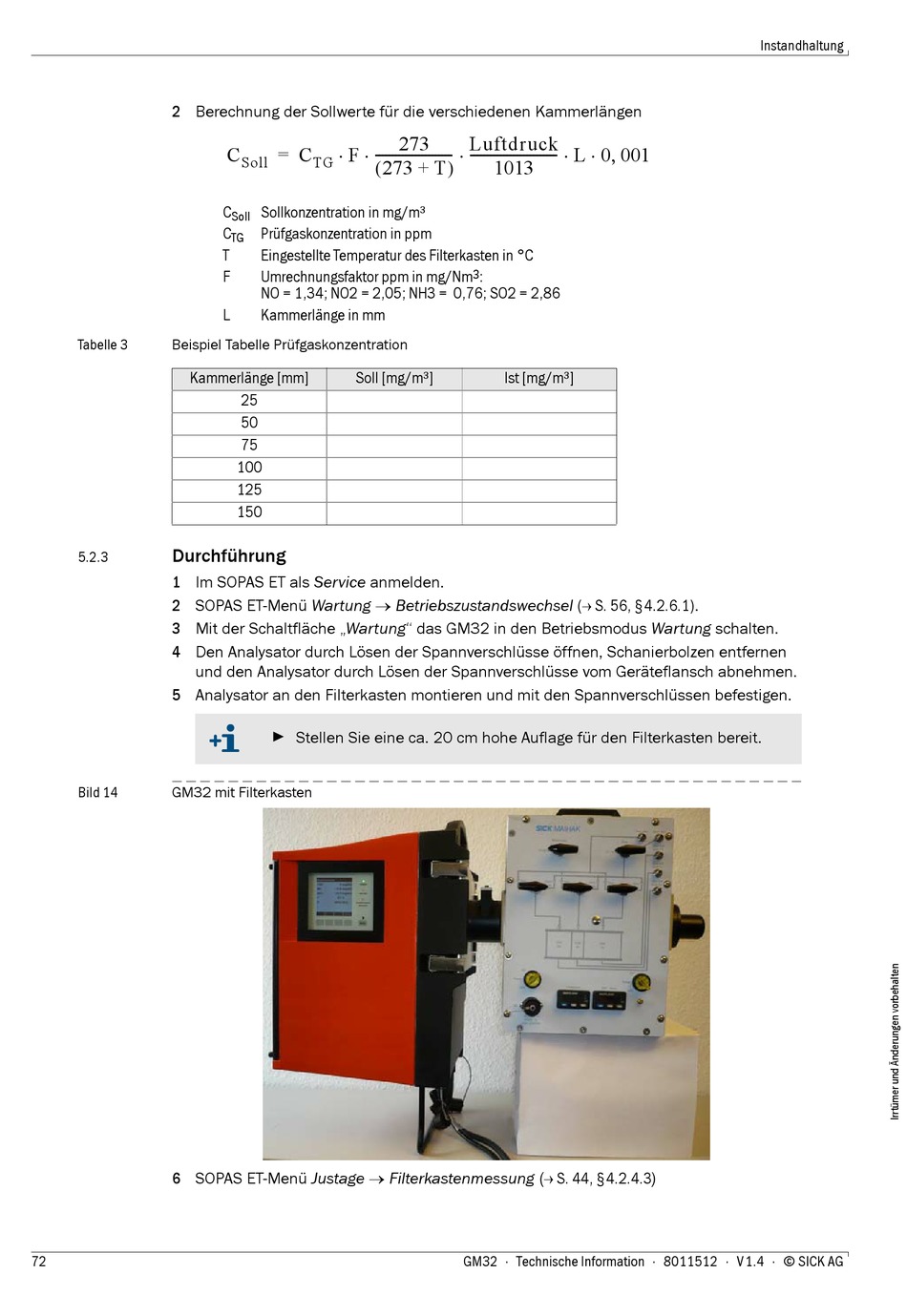

2 Berechnung der Sollwerte für die verschiedenen Kammerlängen
Tabelle 3
Beispiel Tabelle Prüfgaskonzentration
Kammerlänge [mm]
Durchführung
5.2.3
1 Im SOPAS ET als Service anmelden.
2 SOPAS ET-Menü Wartung Betriebszustandswechsel ( S. 56, §4.2.6.1).
3 Mit der Schaltfläche „Wartung" das GM32 in den Betriebsmodus Wartung schalten.
4 Den Analysator durch Lösen der Spannverschlüsse öffnen, Schanierbolzen entfernen
und den Analysator durch Lösen der Spannverschlüsse vom Geräteflansch abnehmen.
5 Analysator an den Filterkasten montieren und mit den Spannverschlüssen befestigen.
Bild 14
GM32 mit Filterkasten
6 SOPAS ET-Menü Justage Filterkastenmessung ( S. 44, §4.2.4.3)
72
-----------------------
C
=
C
F
Soll
TG
273
C
Sollkonzentration in mg/m³
Soll
C
Prüfgaskonzentration in ppm
TG
T
Eingestellte Temperatur des Filterkasten in °C
F
Umrechnungsfaktor ppm in mg/Nm
NO = 1,34; NO2 = 2,05; NH3 = 0,76; SO2 = 2,86
L
Kammerlänge in mm
Soll [mg/m³]
25
50
75
100
125
150
Stellen Sie eine ca. 20 cm hohe Auflage für den Filterkasten bereit.
273
Luftdruck
-------------------------- L 0 001
+
T
1013
3
:
Ist [mg/m³]
GM32 · Technische Information · 8011512 · V 1.4 · © SICK AG
