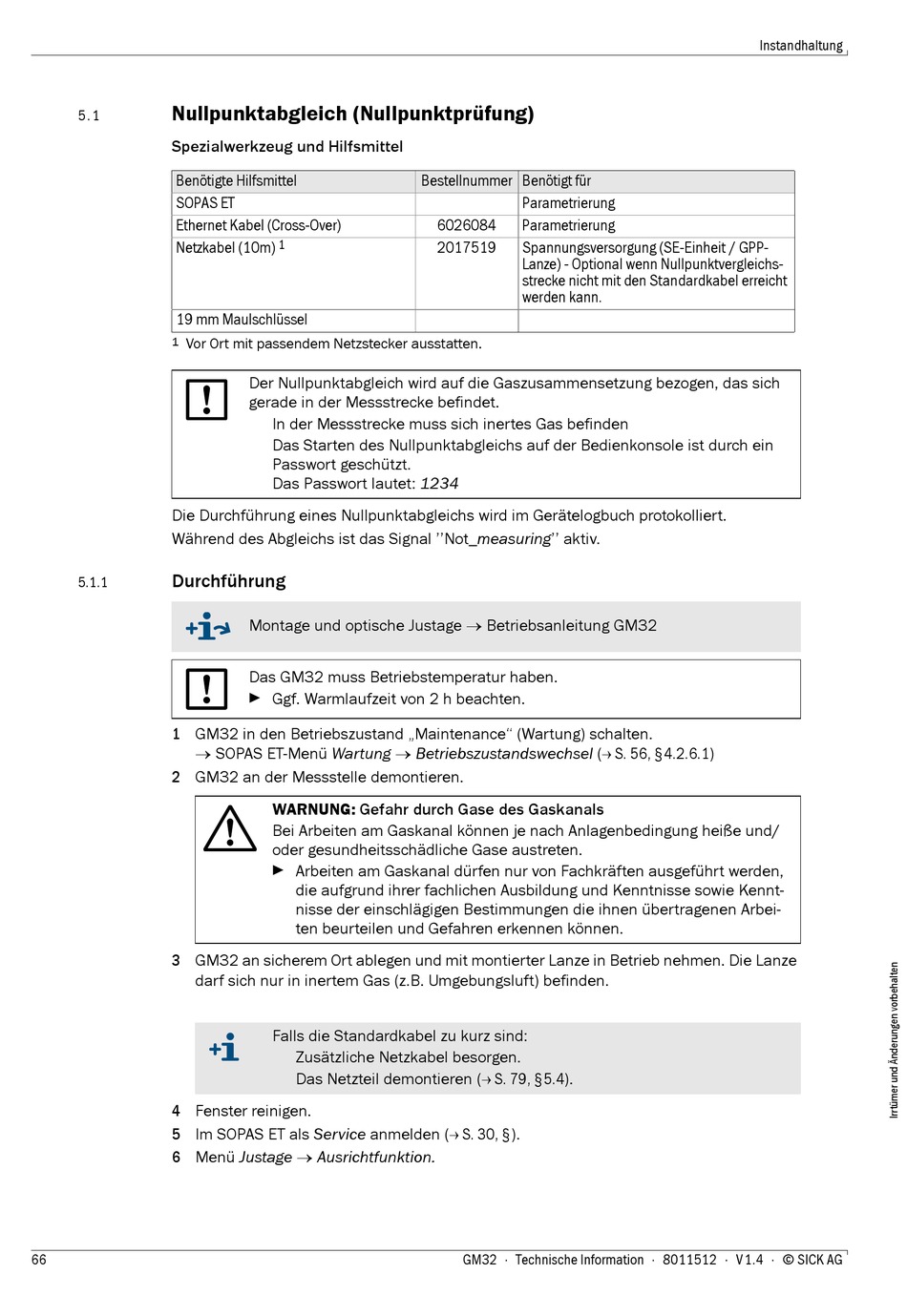

SICK GM32 Technische Information Seite 66

Nullpunktabgleich (Nullpunktprüfung)
5. 1
Spezialwerkzeug und Hilfsmittel
Benötigte Hilfsmittel
SOPAS ET
Ethernet Kabel (Cross-Over)
Netzkabel (10m)
19 mm Maulschlüssel
1 Vor Ort mit passendem Netzstecker ausstatten.
Die Durchführung eines Nullpunktabgleichs wird im Gerätelogbuch protokolliert.
Während des Abgleichs ist das Signal ''Not_measuring'' aktiv.
Durchführung
5.1.1
1 GM32 in den Betriebszustand „Maintenance" (Wartung) schalten.
SOPAS ET-Menü Wartung  Betriebszustandswechsel ( S. 56, §4.2.6.1)
2 GM32 an der Messstelle demontieren.
3 GM32 an sicherem Ort ablegen und mit montierter Lanze in Betrieb nehmen. Die Lanze
darf sich nur in inertem Gas (z.B. Umgebungsluft) befinden.
4 Fenster reinigen.
5 Im SOPAS ET als Service anmelden ( S. 30, §).
6 Menü Justage  Ausrichtfunktion.
66
1
Der Nullpunktabgleich wird auf die Gaszusammensetzung bezogen, das sich
gerade in der Messstrecke befindet.
In der Messstrecke muss sich inertes Gas befinden
Das Starten des Nullpunktabgleichs auf der Bedienkonsole ist durch ein
Passwort geschützt.
Das Passwort lautet: 1234
Montage und optische Justage  Betriebsanleitung GM32
Das GM32 muss Betriebstemperatur haben.
 Ggf. Warmlaufzeit von 2 h beachten.
WARNUNG: Gefahr durch Gase des Gaskanals
Bei Arbeiten am Gaskanal können je nach Anlagenbedingung heiße und/
oder gesundheitsschädliche Gase austreten.
 Arbeiten am Gaskanal dürfen nur von Fachkräften ausgeführt werden,
die aufgrund ihrer fachlichen Ausbildung und Kenntnisse sowie Kennt-
nisse der einschlägigen Bestimmungen die ihnen übertragenen Arbei-
ten beurteilen und Gefahren erkennen können.
Falls die Standardkabel zu kurz sind:
Zusätzliche Netzkabel besorgen.
Das Netzteil demontieren ( S. 79, §5.4).
Bestellnummer Benötigt für
Parametrierung
6026084 Parametrierung
2017519 Spannungsversorgung (SE-Einheit / GPP-
Lanze) - Optional wenn Nullpunktvergleichs-
strecke nicht mit den Standardkabel erreicht
werden kann.
