Instandhaltung

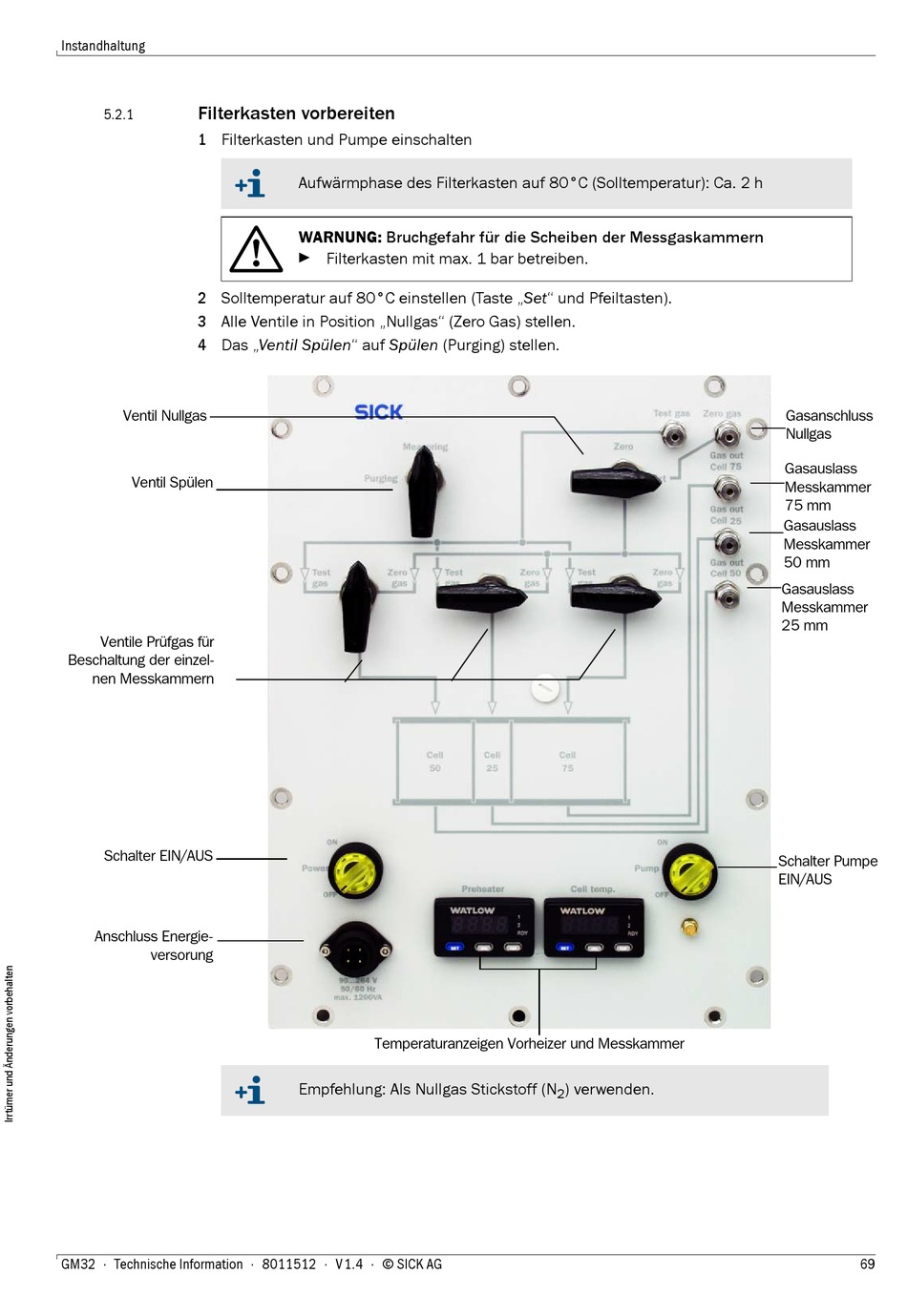

Filterkasten vorbereiten
5.2.1
1 Filterkasten und Pumpe einschalten
2 Solltemperatur auf 80°C einstellen (Taste „Set" und Pfeiltasten).
3 Alle Ventile in Position „Nullgas" (Zero Gas) stellen.
4 Das „Ventil Spülen" auf Spülen (Purging) stellen.
Ventil Nullgas
Ventil Spülen
Ventile Prüfgas für
Beschaltung der einzel-
nen Messkammern
Schalter EIN/AUS
Anschluss Energie-
versorung
GM32 · Technische Information · 8011512 · V 1.4 · © SICK AG
Aufwärmphase des Filterkasten auf 80°C (Solltemperatur): Ca. 2 h
WARNUNG: Bruchgefahr für die Scheiben der Messgaskammern
 Filterkasten mit max. 1 bar betreiben.
Temperaturanzeigen Vorheizer und Messkammer
Empfehlung: Als Nullgas Stickstoff (N ) verwenden.
2
Gasanschluss
Nullgas
Gasauslass
Messkammer
75 mm
Gasauslass
Messkammer
50 mm
Gasauslass
Messkammer
25 mm
Schalter Pumpe
EIN/AUS
