Analogausgänge

4.2.3.7

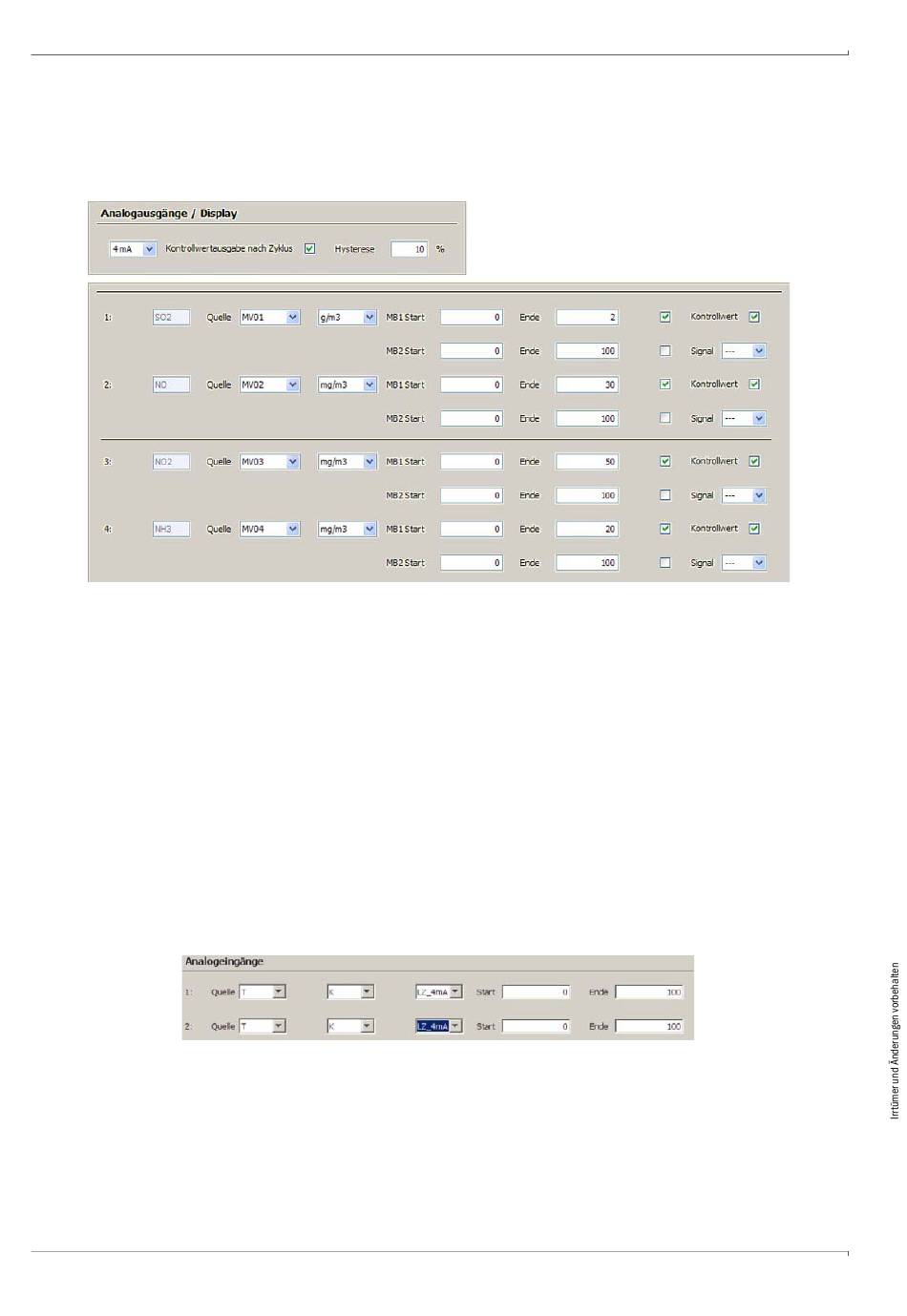

Menü: GM32/Parameter/Analogausgänge

Die Parametrierung der Analogausgänge wird auch zur Skalierung der Messwertanzeige

(auf der Bedienkonsole und in SOPAS ET) verwendet.

Elektrischer Nullpunkt „Live Zero": 0 oder 4 mA

Kontrollwertausgabe nach Kontrollzyklus. Häkchen: Ja

Nach dem Kontrollzyklus erfolgt die Ausgabe der Null- und Kontrollwerte:

– Zuerst 90 Sekunden Nullwert

– Anschließend 90 Sekunden Kontrollwert.

Hysterese: Umschaltschwelle von Messbereich 1 zu Messbereich 2 bzw. umgekehrt.

Quelle: Die Signalquelle wird bei der Werkskalibrierung festgelegt.

Physikalische Einheit.

Start/Ende: Kalibrierter Messbereich 1 bzw. Messbereich 2.

Signal: Digitaler Ausgang, auf dem der Messbereich 2 signalisiert wird.

Für die 16 Analogausgängen ist die Kontrollwertausgabe einzeln zu- bzw. abschaltbar.

Kontrollwert: Häkchen bedeutet: Den Kontrollwert für diesen Kanal ausgeben.

Analogeingänge

4.2.3.8

Menü: GM32/Parameter/Analogeingänge

Signalquelle der Messgröße (Temperatur T / Druck P)

Physikalische Einheit der Messgröße

Elektrischer Nullpunkt „Live Zero": 0 oder 4 mA

Analogeingangsbereich für die Signalquelle: Start / Ende
