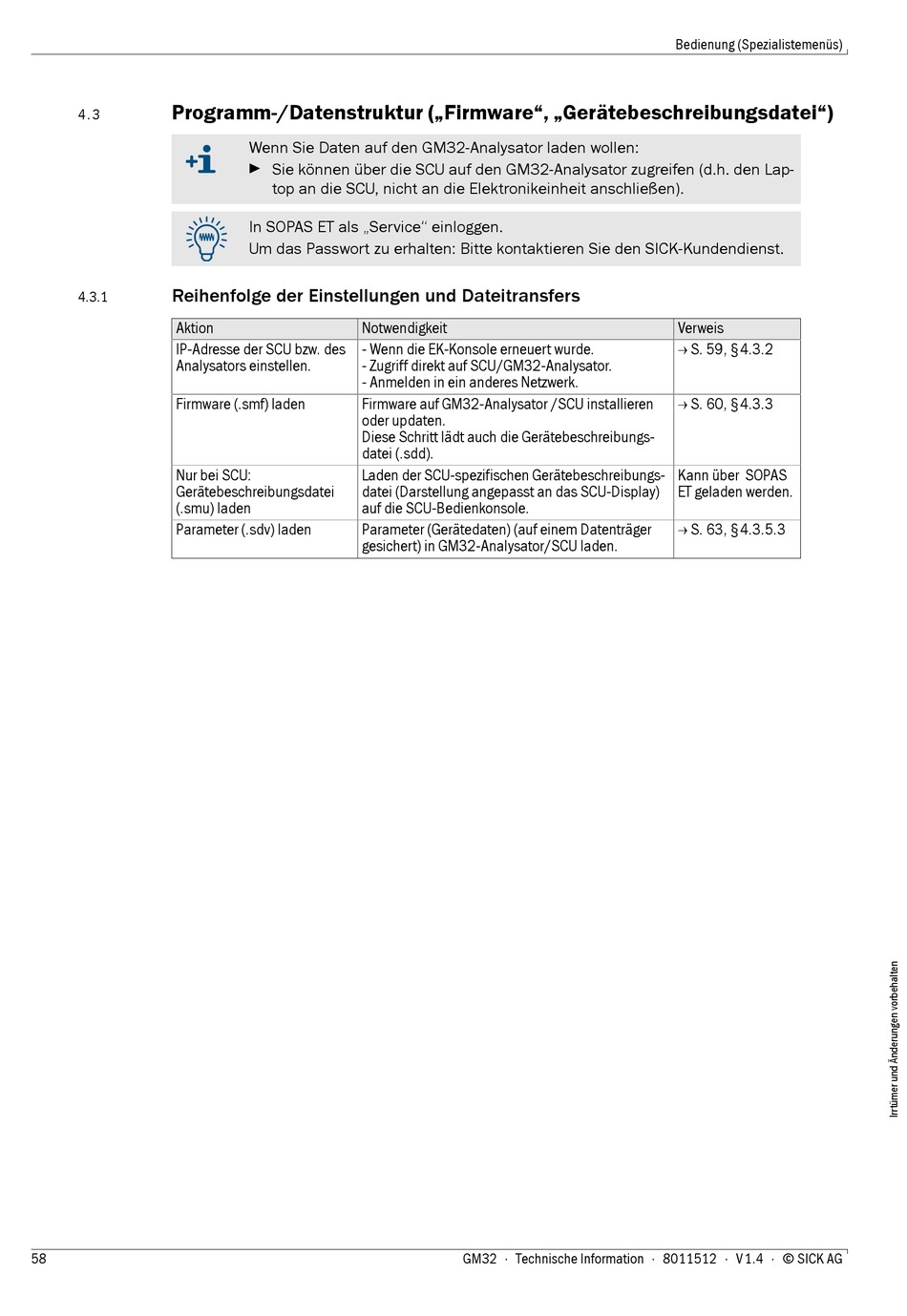

Programm-/Datenstruktur („Firmware", „Gerätebeschreibungsdatei")
4. 3
Reihenfolge der Einstellungen und Dateitransfers
4.3.1
Aktion
IP-Adresse der SCU bzw. des
Analysators einstellen.
Firmware (.smf) laden
Nur bei SCU:
Gerätebeschreibungsdatei
(.smu) laden
Parameter (.sdv) laden
58
Wenn Sie Daten auf den GM32-Analysator laden wollen:
 Sie können über die SCU auf den GM32-Analysator zugreifen (d.h. den Lap-
top an die SCU, nicht an die Elektronikeinheit anschließen).
In SOPAS ET als „Service" einloggen.
Um das Passwort zu erhalten: Bitte kontaktieren Sie den SICK-Kundendienst.
Notwendigkeit
- Wenn die EK-Konsole erneuert wurde.
- Zugriff direkt auf SCU/GM32-Analysator.
- Anmelden in ein anderes Netzwerk.
Firmware auf GM32-Analysator /SCU installieren
oder updaten.
Diese Schritt lädt auch die Gerätebeschreibungs-
datei (.sdd).
Laden der SCU-spezifischen Gerätebeschreibungs-
datei (Darstellung angepasst an das SCU-Display)
auf die SCU-Bedienkonsole.
Parameter (Gerätedaten) (auf einem Datenträger
gesichert) in GM32-Analysator/SCU laden.
GM32 · Technische Information · 8011512 · V 1.4 · © SICK AG
Bedienung (Spezialistemenüs)
Verweis
 S. 59, §4.3.2
 S. 60, §4.3.3
Kann über SOPAS
ET geladen werden.
 S. 63, §4.3.5.3
