Bedienung (Spezialistemenüs)

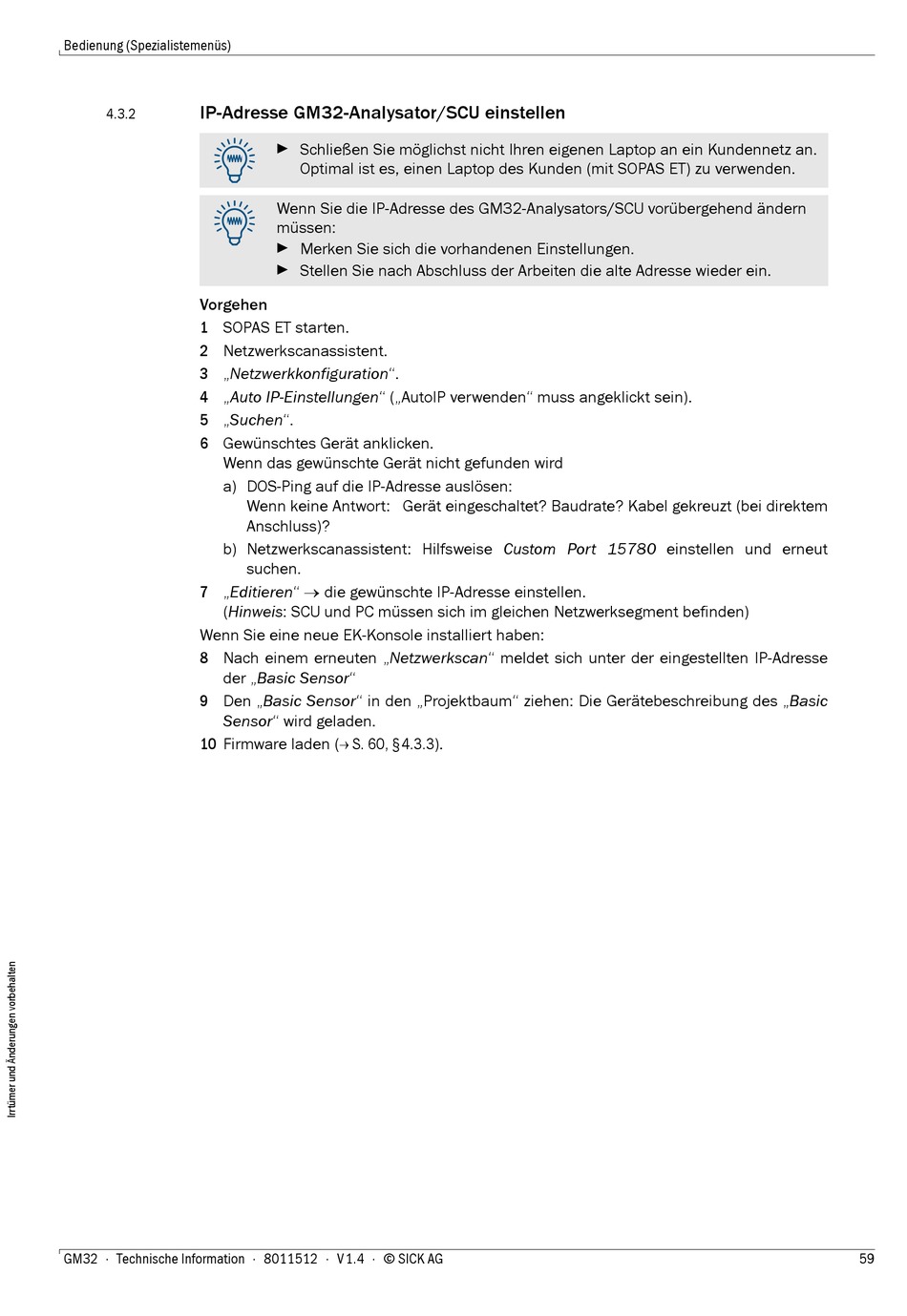

IP-Adresse GM32-Analysator/SCU einstellen

4.3.2

Vorgehen

1 SOPAS ET starten.

2 Netzwerkscanassistent.

3 „Netzwerkkonfiguration".

4 „Auto IP-Einstellungen" („AutoIP verwenden" muss angeklickt sein).

5 „Suchen".

6 Gewünschtes Gerät anklicken.

Wenn das gewünschte Gerät nicht gefunden wird

a) DOS-Ping auf die IP-Adresse auslösen:

b) Netzwerkscanassistent: Hilfsweise Custom Port 15780 einstellen und erneut

7 „Editieren"  die gewünschte IP-Adresse einstellen.

(Hinweis: SCU und PC müssen sich im gleichen Netzwerksegment befinden)

Wenn Sie eine neue EK-Konsole installiert haben:

8 Nach einem erneuten „Netzwerkscan" meldet sich unter der eingestellten IP-Adresse

der „Basic Sensor"

9 Den „Basic Sensor" in den „Projektbaum" ziehen: Die Gerätebeschreibung des „Basic

Sensor" wird geladen.

10 Firmware laden ( S. 60, §4.3.3).

 Schließen Sie möglichst nicht Ihren eigenen Laptop an ein Kundennetz an.

Optimal ist es, einen Laptop des Kunden (mit SOPAS ET) zu verwenden.

Wenn Sie die IP-Adresse des GM32-Analysators/SCU vorübergehend ändern

müssen:

 Merken Sie sich die vorhandenen Einstellungen.

 Stellen Sie nach Abschluss der Arbeiten die alte Adresse wieder ein.

Wenn keine Antwort: Gerät eingeschaltet? Baudrate? Kabel gekreuzt (bei direktem

Anschluss)?

suchen.
