SICK GM32 Technische Information Seite 60

Firmware (GM32-Analysator/SCU) aktualisieren („Update")
4.3.3

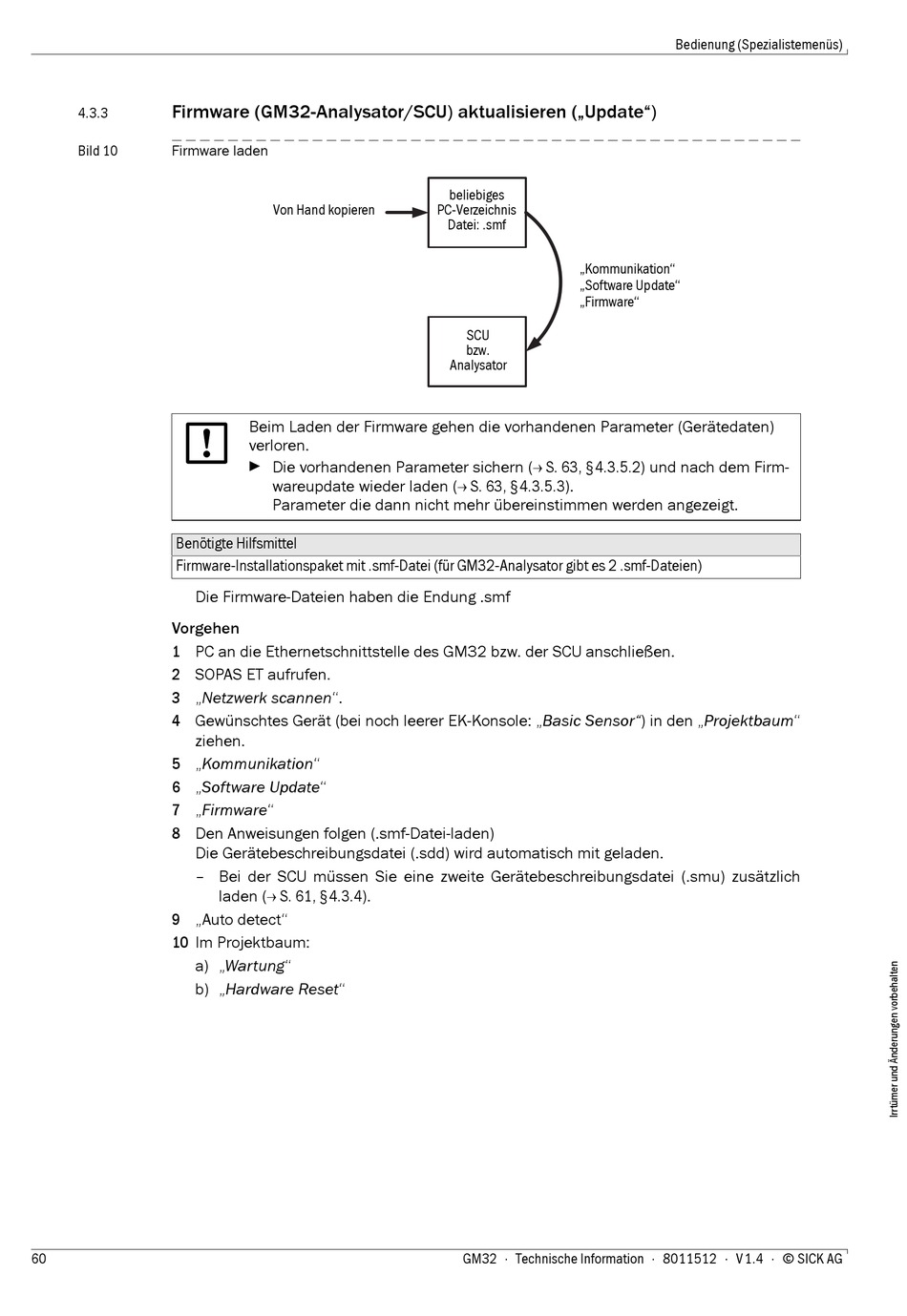

Bild 10 Firmware laden
Benötigte Hilfsmittel
Firmware-Installationspaket mit .smf-Datei (für GM32-Analysator gibt es 2 .smf-Dateien)
Die Firmware-Dateien haben die Endung .smf
Vorgehen
1 PC an die Ethernetschnittstelle des GM32 bzw. der SCU anschließen.
2 SOPAS ET aufrufen.
3 „Netzwerk scannen".
4 Gewünschtes Gerät (bei noch leerer EK-Konsole: „Basic Sensor") in den „Projektbaum"
ziehen.
5 „Kommunikation"
6 „Software Update"
7 „Firmware"
8 Den Anweisungen folgen (.smf-Datei-laden)
Die Gerätebeschreibungsdatei (.sdd) wird automatisch mit geladen.
– Bei der SCU müssen Sie eine zweite Gerätebeschreibungsdatei (.smu) zusätzlich
9 „Auto detect"
10 Im Projektbaum:
a) „Wartung"
b) „Hardware Reset"
60
Von Hand kopieren
Beim Laden der Firmware gehen die vorhandenen Parameter (Gerätedaten)
verloren.
 Die vorhandenen Parameter sichern ( S. 63, §4.3.5.2) und nach dem Firm-
wareupdate wieder laden ( S. 63, §4.3.5.3).
Parameter die dann nicht mehr übereinstimmen werden angezeigt.
laden ( S. 61, §4.3.4).
beliebiges
PC-Verzeichnis
Datei: .smf
„Kommunikation"
„Software Update"
„Firmware"
SCU
bzw.
Analysator
GM32 · Technische Information · 8011512 · V 1.4 · © SICK AG
Bedienung (Spezialistemenüs)
