Bedienung (Spezialistemenüs)

Hardwareplan

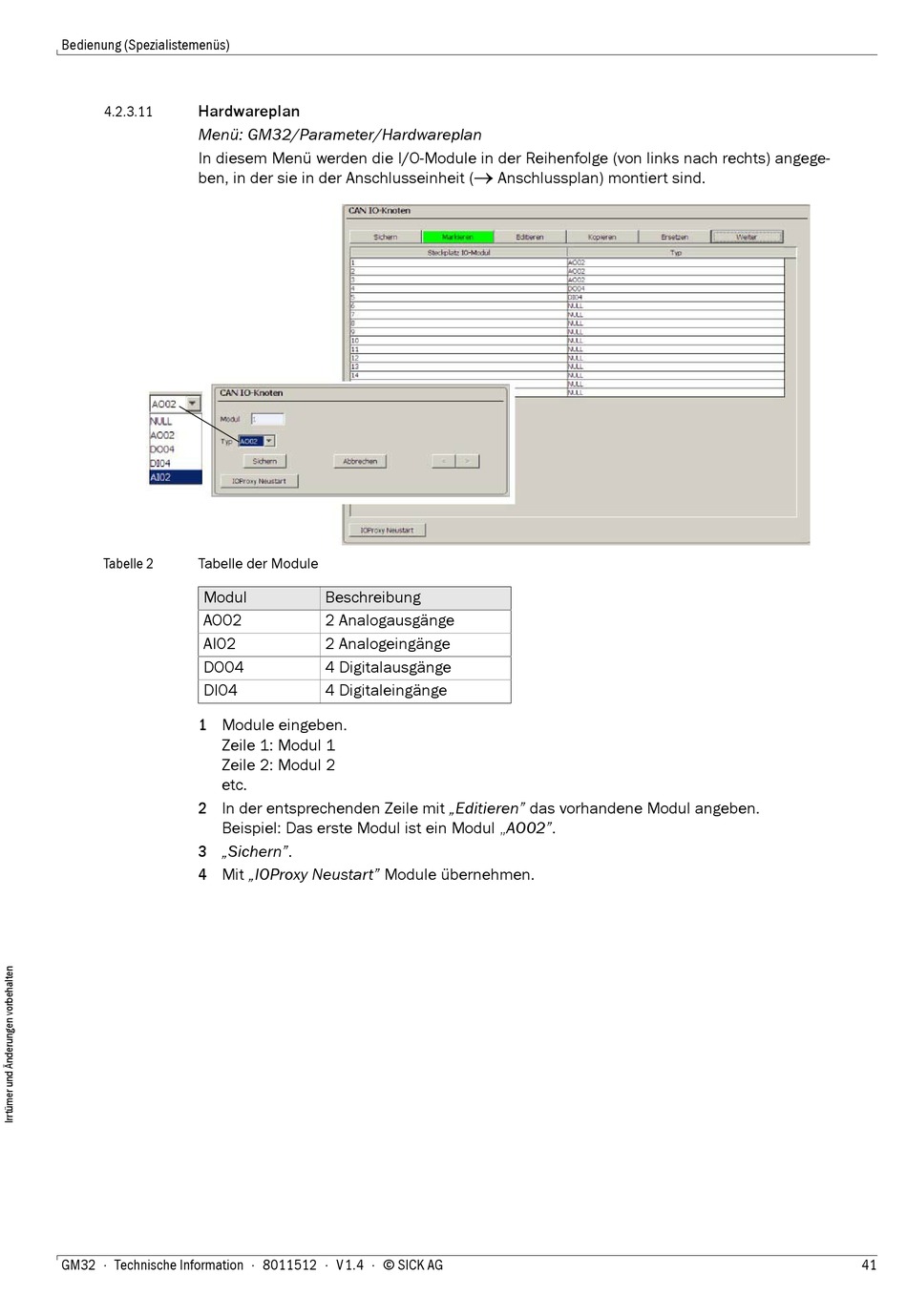

4.2.3.11

Menü: GM32/Parameter/Hardwareplan

In diesem Menü werden die I/O-Module in der Reihenfolge (von links nach rechts) angege-

ben, in der sie in der Anschlusseinheit (

Tabelle 2

Tabelle der Module

Modul

AO02

AI02

DO04

DI04

1 Module eingeben.

Zeile 1: Modul 1

Zeile 2: Modul 2

etc.

2 In der entsprechenden Zeile mit „Editieren" das vorhandene Modul angeben.

Beispiel: Das erste Modul ist ein Modul „AO02".

3 „Sichern".

4 Mit „IOProxy Neustart" Module übernehmen.



Beschreibung

2 Analogausgänge

2 Analogeingänge

4 Digitalausgänge

4 Digitaleingänge

Anschlussplan) montiert sind.
