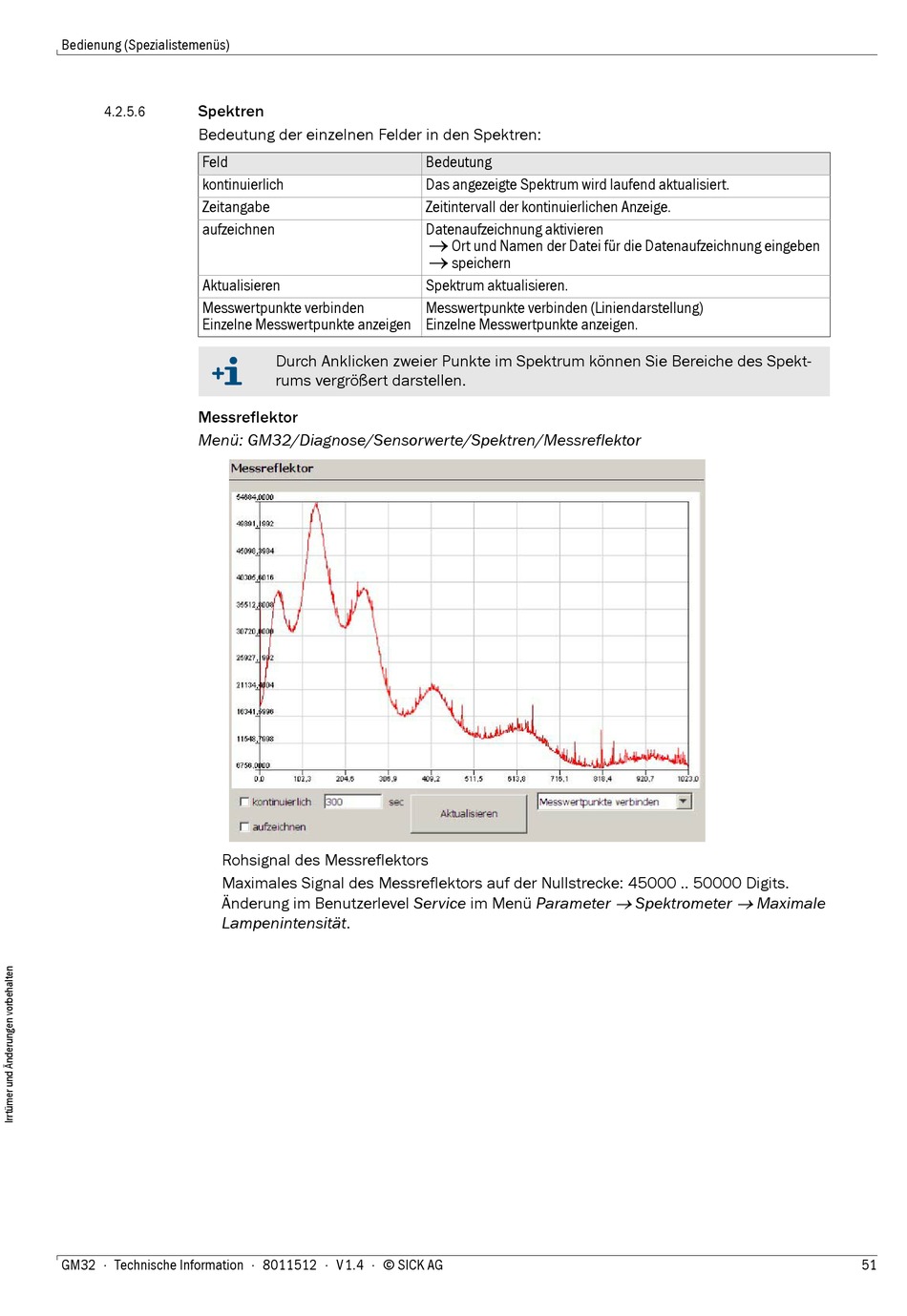

Spektren - SICK GM32 Technische Information

Bedienung (Spezialistemenüs)

Spektren

4.2.5.6
Bedeutung der einzelnen Felder in den Spektren:
Feld
kontinuierlich
Zeitangabe
aufzeichnen
Aktualisieren
Messwertpunkte verbinden
Einzelne Messwertpunkte anzeigen
Messreflektor
Menü: GM32/Diagnose/Sensorwerte/Spektren/Messreflektor
Rohsignal des Messreflektors
Maximales Signal des Messreflektors auf der Nullstrecke: 45000 .. 50000 Digits.
Änderung im Benutzerlevel Service im Menü Parameter
Lampenintensität.
GM32 · Technische Information · 8011512 · V 1.4 · © SICK AG
Bedeutung
Das angezeigte Spektrum wird laufend aktualisiert.
Zeitintervall der kontinuierlichen Anzeige.
Datenaufzeichnung aktivieren


Spektrum aktualisieren.
Messwertpunkte verbinden (Liniendarstellung)
Einzelne Messwertpunkte anzeigen.
Durch Anklicken zweier Punkte im Spektrum können Sie Bereiche des Spekt-
rums vergrößert darstellen.
Ort und Namen der Datei für die Datenaufzeichnung eingeben
speichern
 
Spektrometer Maximale
51
