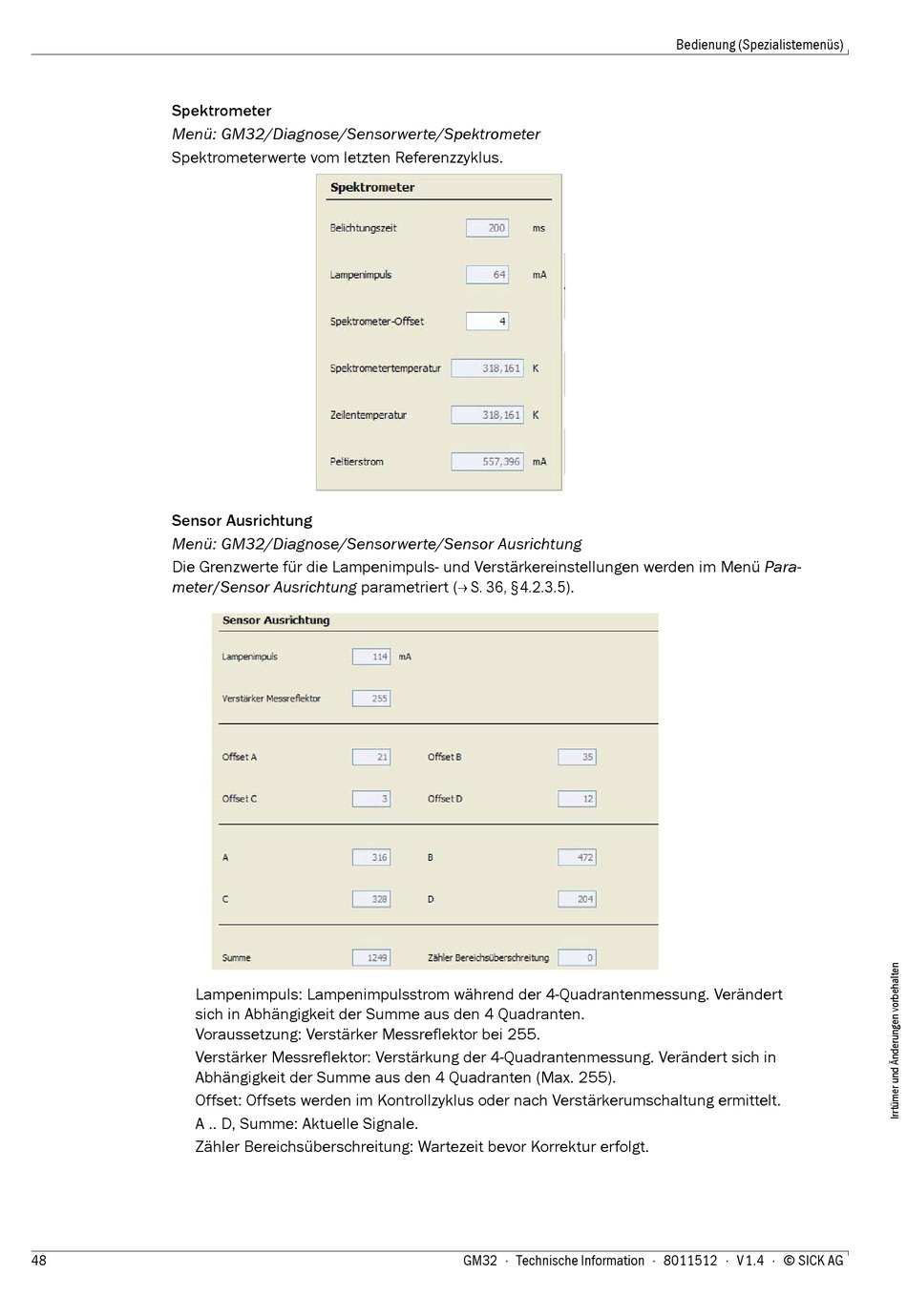

Spektrometer

Menü: GM32/Diagnose/Sensorwerte/Spektrometer

Spektrometerwerte vom letzten Referenzzyklus.

Sensor Ausrichtung

Menü: GM32/Diagnose/Sensorwerte/Sensor Ausrichtung

Die Grenzwerte für die Lampenimpuls- und Verstärkereinstellungen werden im Menü Para-

meter/Sensor Ausrichtung parametriert ( S. 36, §4.2.3.5).

Lampenimpuls: Lampenimpulsstrom während der 4-Quadrantenmessung. Verändert

sich in Abhängigkeit der Summe aus den 4 Quadranten.

Voraussetzung: Verstärker Messreflektor bei 255.

Verstärker Messreflektor: Verstärkung der 4-Quadrantenmessung. Verändert sich in

Abhängigkeit der Summe aus den 4 Quadranten (Max. 255).

Offset: Offsets werden im Kontrollzyklus oder nach Verstärkerumschaltung ermittelt.

A .. D, Summe: Aktuelle Signale.

Zähler Bereichsüberschreitung: Wartezeit bevor Korrektur erfolgt.

Bedienung (Spezialistemenüs)
