Bedienung (Spezialistemenüs)
Gerätebeschreibungsdatei laden („SOPAS ET zur Verfügung stellen")
4.3.4

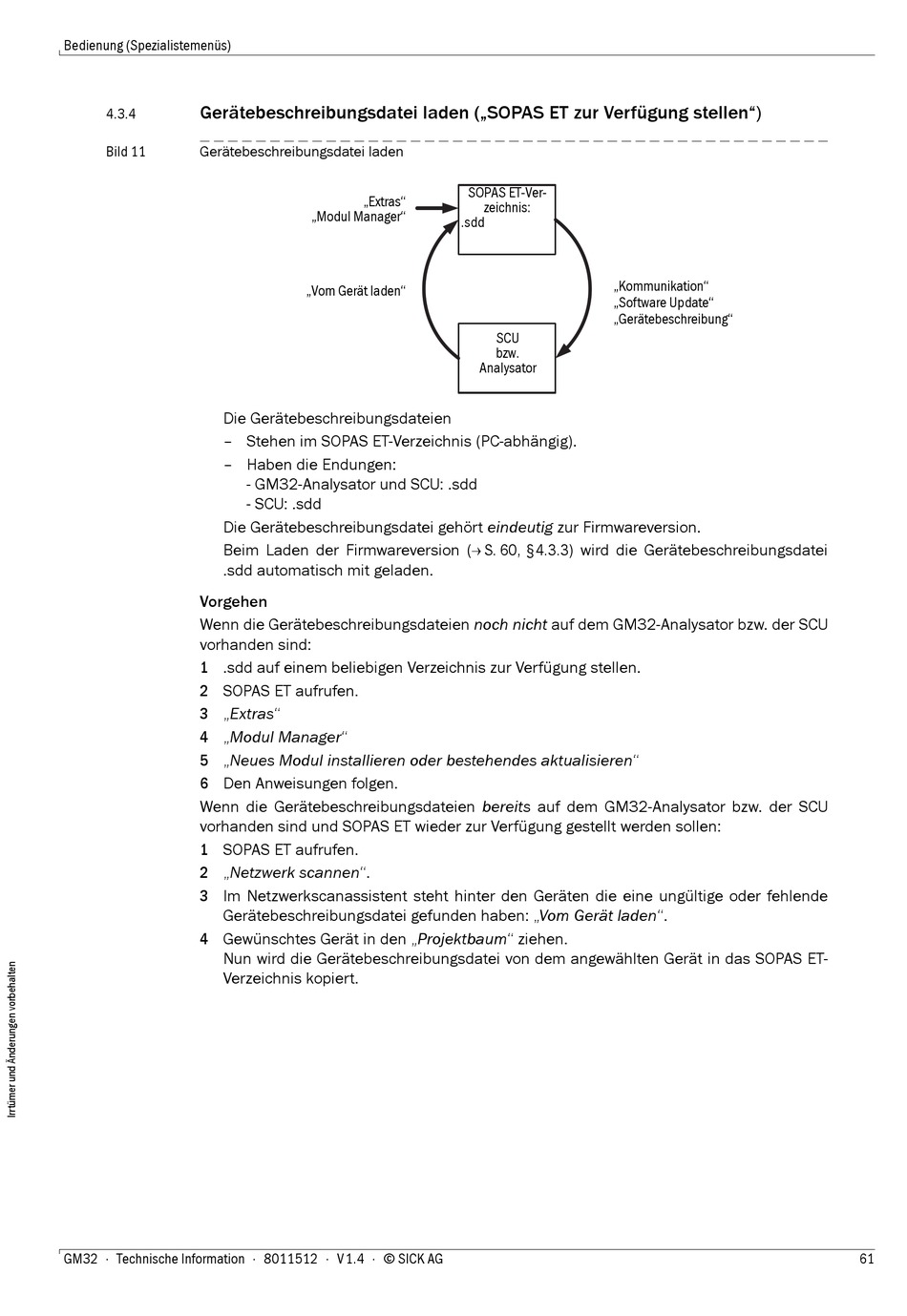

Bild 11 Gerätebeschreibungsdatei laden
Die Gerätebeschreibungsdateien
– Stehen im SOPAS ET-Verzeichnis (PC-abhängig).
– Haben die Endungen:
Die Gerätebeschreibungsdatei gehört eindeutig zur Firmwareversion.
Beim Laden der Firmwareversion ( S. 60, §4.3.3) wird die Gerätebeschreibungsdatei
.sdd automatisch mit geladen.
Vorgehen
Wenn die Gerätebeschreibungsdateien noch nicht auf dem GM32-Analysator bzw. der SCU
vorhanden sind:
1 .sdd auf einem beliebigen Verzeichnis zur Verfügung stellen.
2 SOPAS ET aufrufen.
3 „Extras"
4 „Modul Manager"
5 „Neues Modul installieren oder bestehendes aktualisieren"
6 Den Anweisungen folgen.
Wenn die Gerätebeschreibungsdateien bereits auf dem GM32-Analysator bzw. der SCU
vorhanden sind und SOPAS ET wieder zur Verfügung gestellt werden sollen:
1 SOPAS ET aufrufen.
2 „Netzwerk scannen".
3 Im Netzwerkscanassistent steht hinter den Geräten die eine ungültige oder fehlende
Gerätebeschreibungsdatei gefunden haben: „Vom Gerät laden".
4 Gewünschtes Gerät in den „Projektbaum" ziehen.
Nun wird die Gerätebeschreibungsdatei von dem angewählten Gerät in das SOPAS ET-
Verzeichnis kopiert.
GM32 · Technische Information · 8011512 · V 1.4 · © SICK AG
„Extras"
„Modul Manager"
„Vom Gerät laden"
- GM32-Analysator und SCU: .sdd
- SCU: .sdd
SOPAS ET-Ver-
zeichnis:
.sdd
„Kommunikation"
„Software Update"
„Gerätebeschreibung"
SCU
bzw.
Analysator
