Aufbau des GM32

2. 5
Das GM32 Ausführung Cross Duct besteht aus:
Sende-Empfangseinheit (SE-Einheit)
●
Die SE-Einheit enthält optische und elektronische Baugruppen.
In der SE-Einheit erfolgt die Konzentrationsberechnung des Messgases nach dem Prin-
zip der Absorptionsspektroskopie.
Reflektoreinheit
●
Die Reflektoreinheit reflektiert den Messstrahl zurück zur SE-Einheit.
Es gibt unterschiedliche Ausführungen für Strecken „Flansch - Flansch" ( S. 21, Bild 3)
von insgesamt 0,4 .. 12 m.
2 Spülluftvorsätzen
●
Die Spülluftvorsätze enthalten Stutzen zum Anschluss von Spülluftschläuchen sowie
Anschlüsse externer Sensoren (Filterwächter der Spüllufteinheit, Temperatursensor).
2 „Flansche mit Rohr"
●
Die „Flansche mit Rohr" werden am Gaskanal montiert und enthalten die Flansche zur
Montage der Spülluftvorsätze.
Alternativ zu den gelieferten Flanschen können ANSI- oder DIN-Flansche verwendet
werden.
Bei Flansch DN125: 2 Spüllufteinheiten ( § 2.6)
●
Bei Flansch DN100: 1 Spüllufteinheit ( § 2.6) und 2 Luft-Schläuche zu SE- und Reflek-
toreinheit.
Anschlusseinheit ( S. 24, § 3.3 und  S. 25, Bild 8)
●

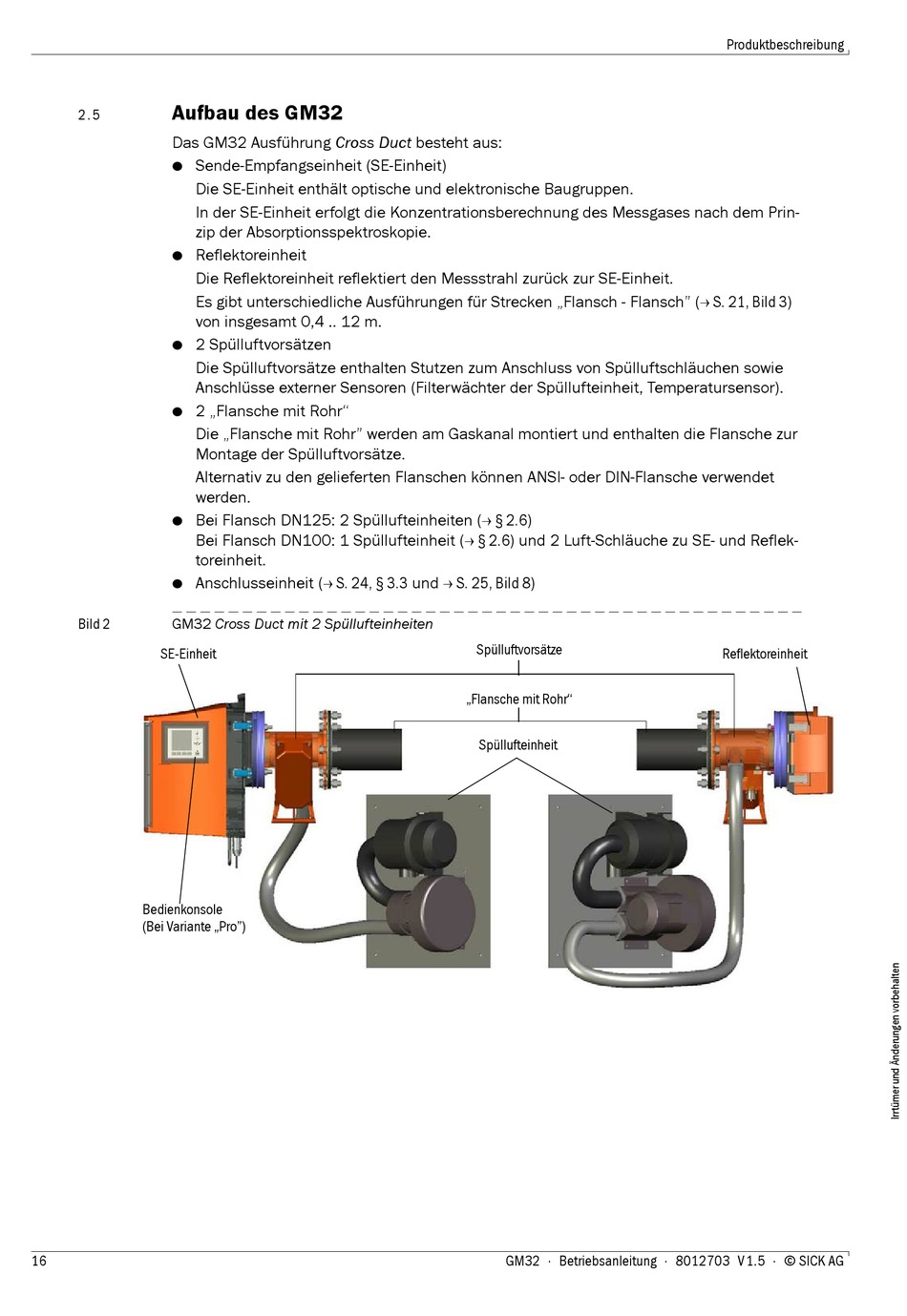

Bild 2 GM32 Cross Duct mit 2 Spüllufteinheiten
SE-Einheit
Bedienkonsole
(Bei Variante „Pro")
16
Spülluftvorsätze
„Flansche mit Rohr"
Spüllufteinheit
GM32 · Betriebsanleitung · 8012703 V 1.5 · © SICK AG
Produktbeschreibung
Reflektoreinheit
