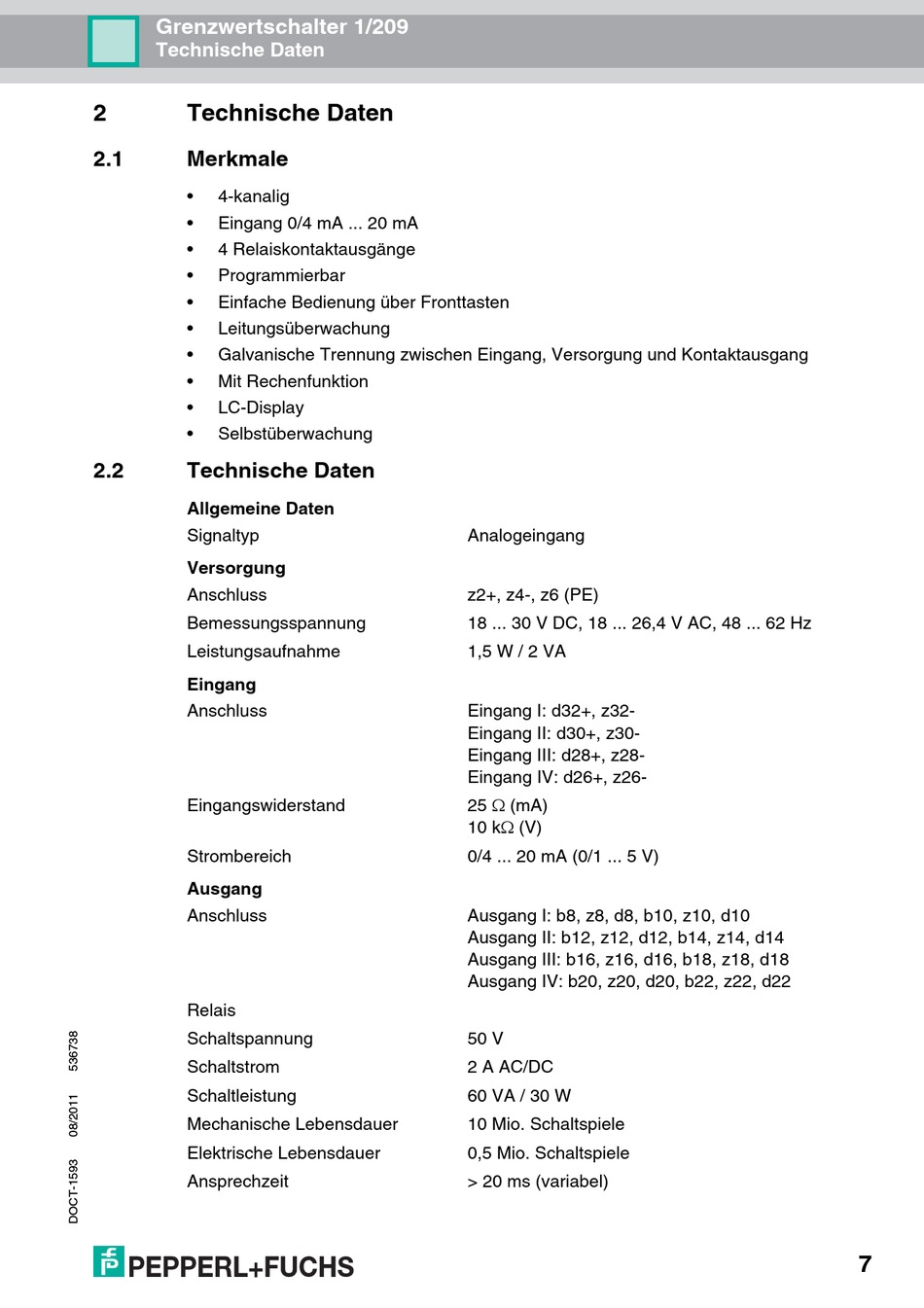

Grenzwertschalter 1/209

Technische Daten

2 Technische Daten
2.1

Merkmale

• 4-kanalig
• Eingang 0/4 mA ... 20 mA
• 4 Relaiskontaktausgänge
• Programmierbar
• Einfache Bedienung über Fronttasten
• Leitungsüberwachung
• Galvanische Trennung zwischen Eingang, Versorgung und Kontaktausgang
• Mit Rechenfunktion
• LC-Display
• Selbstüberwachung
2.2 Technische Daten
Allgemeine Daten
Signaltyp
Versorgung
Anschluss
Bemessungsspannung
Leistungsaufnahme
Eingang
Anschluss
Eingangswiderstand
Strombereich
Ausgang
Anschluss
Relais
Schaltspannung
Schaltstrom
Schaltleistung
Mechanische Lebensdauer
Elektrische Lebensdauer
Ansprechzeit
Analogeingang
z2+, z4-, z6 (PE)
18 ... 30 V DC, 18 ... 26,4 V AC, 48 ... 62 Hz
1,5 W / 2 VA
Eingang I: d32+, z32-
Eingang II: d30+, z30-
Eingang III: d28+, z28-
Eingang IV: d26+, z26-
25 (mA)
10 k(V)
0/4 ... 20 mA (0/1 ... 5 V)
Ausgang I: b8, z8, d8, b10, z10, d10
Ausgang II: b12, z12, d12, b14, z14, d14
Ausgang III: b16, z16, d16, b18, z18, d18
Ausgang IV: b20, z20, d20, b22, z22, d22
50 V
2 A AC/DC
60 VA / 30 W
10 Mio. Schaltspiele
0,5 Mio. Schaltspiele
> 20 ms (variabel)
