Pepperl+Fuchs HiD2844 Bedienungsanleitung

Funktion
Diese Trennbarriere eignet sich für eigensichere Anwendungen. Das Gerät überträgt binäre Signale von NAMURSensoren oder mechanischen
Kontakten aus dem explosionsgefährdeten Bereich in den sicheren Bereich.
Der Näherungssensor oder Schalter steuert über einen passiven Transistoren die Bürde im sicheren Bereich. Der Ausgang ändert den Status,
wenn das Eingangssignal den Status ändert. Der normale Ausgangsstatus kann mit den Schaltern an der Geräteseite umgekehrt werden.
Die Leitungsfehlerüberwachung kann über einen Schalter ein- oder ausgeschaltet werden.
Während eines Fehlerzustandes wechselt der Tranistor in den spannungsfreien Zustand und der Fehler wird über LEDs angezeigt. Ein separater
Fehlerausgang steht zur Verfügung. Der Fehlerzustand kann über ein Fault Indication Board angezeigt werden.
Das Gerät wird auf HiD-Termination Boards montiert.
Anschluss
1.5 kΩ
I
10 kΩ
1.5 kΩ
II
10 kΩ
1.5 kΩ
III
10 kΩ
1.5 kΩ
IV
10 kΩ
Zone 0, 1, 2
Div. 1, 2
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe USA: +1 330 486 0002
www.pepperl-fuchs.com pa-info@us.pepperl-fuchs.com

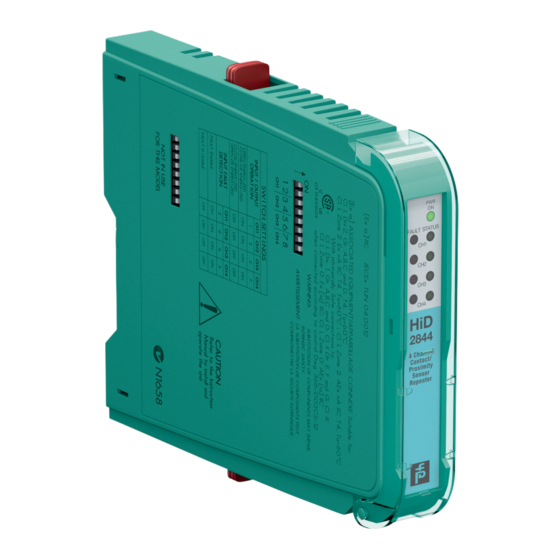

Schaltverstärker
HiD2844
< 4-kanalige Trennbarriere
< 24 V DC-Versorgung (busgespeist)
<
Kontakt- oder NAMUR-Eingänge
<
4 passive Transistorausgänge
<
Leitungsfehlerüberwachung
< Bis SIL 2 gemäß IEC/EN 61508
HiD2844
SL2
+ 1 5a
- 4 5b
+ 2 1a
- 5 1b
+ 3 3a
- 6 3b
+
7 7a
- 8 7b
1a, 1b
2a, 2b
Termination Board
Deutschland: +49 621 776 2222
pa-info@de.pepperl-fuchs.com
SL1
8a 11 +
I
7a 14 -
10a 12 +
II
9a 15 -
9b 13 +
III
10b 16 -
8b 17 +
IV
7b 18 -
- 24 V DC
+
FAULT
6b
Singapur: +65 6779 9091
pa-info@sg.pepperl-fuchs.com
