Grenzwertschalter 1/209
Technische Daten
2.13

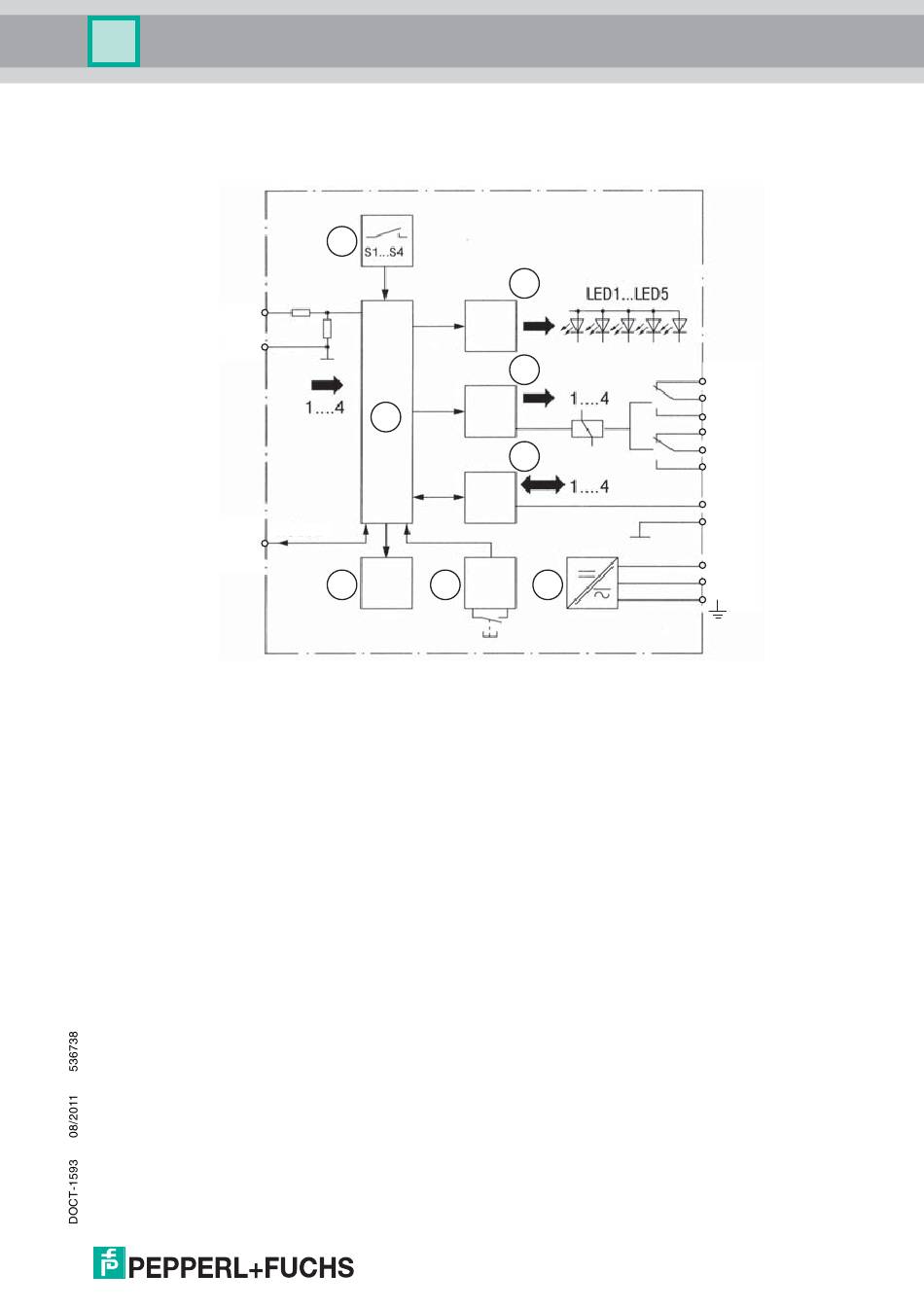

Blockschaltbild
32
30
28
26
d+
CH1 CH2 CH3 CH4
32
30
28
26
z-
RS232
PROGRAM
1
Funktionswahlschalter z. B. High, Low
2
Zentraleinheit
3
LED-Treiber für vier Alarm- und eine Power-on LED
4
Relaistreiber
5
digitale Ein-Ausgänge für externe Ereignisse oder als Frequenzeingang oder Zähleingang
6
Anzeige (2-Zeilen)
7
Einstelltaster
8
Netzteil
CH1 ... CH4 Eingänge
RS 232
serielle Schnittstelle
D1 ... D4
digitale Ein-Ausgänge für zusätzliche Schaltfunktionen oder als Integralzählausgang
LED 1 ... 5
Grenzwert LEDs, Power-on, für Alarme und Selbstüberwachung
1
2
6
7
3
4
5
8
K1
K2
K3
K4
d8
d12
d16
d20
b8
b12
b16
b20
z8
z12
z16
z20
d10
d14
d18
d22
b10
b14
b18
b22
z10
z14
z18
z22
D1 ... D4
+ z2 (L)
- z4 (N)
z6 (PE)
