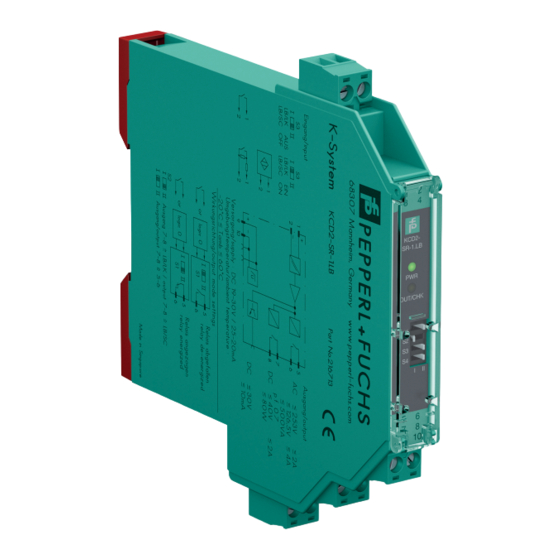

Pepperl+Fuchs KCD2-SR-1.LB Besitzeranweisungen

Schaltverstärker
Merkmale
• 1-kanaliger Signaltrenner
• 24 V DC-Versorgung (Power Rail)
• Kontakt- oder NAMUR-Eingänge
• Relaiskontaktausgang
• Fehler-Relaiskontaktausgang
• Leitungsfehlerüberwachung
• Gehäusebreite 12,5 mm
• Bis SIL2 gemäß IEC 61508
Funktion
Dieser Signaltrenner überträgt binäre Signale von NAMUR-
Sensoren oder mechanischen Kontakten von der Feldseite
zur Steuerungsseite.
Der Näherungssensor oder Schalter steuert über einen
Schließer-Relaiskontakt die Last. Der normale Ausgangssta-
tus kann mit Schalter S1 umgekehrt werden. Mit Hilfe des
Schalters S2 kann der Ausgang II wahlweise zwischen Sig-
nalausgang oder Fehlerausgang geschaltet werden.
Schalter S3 wird verwendet, um die Leitungsfehlererkennung
des Feldstromkreises ein- oder auszuschalten.
Während eines Fehlerzustandes fallen die Relais ab und der
Fehler wird über LEDs gemäß NAMUR NE44 angezeigt.
Wenn das Gerät über Power Rail betrieben wird, ist eine
Sammelfehlermeldung möglich.
Durch seine kompakte Bauform und geringe Wärmeentwick-
lung, kann dieses Gerät zum Erfassen von Positionen, End-
lagen und Schaltzuständen in Anwendungen mit engen
Platzverhältnissen eingesetzt werden.
Anschluss
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49-621-776-2222 • Telefax +49-621-776-272222 • Internet www.pepperl-fuchs.com
1+
10 kΩ
2-
400 Ω ≤ R ≤ 2 kΩ
Aufbau
Frontansicht
Schalter 1 ... 4
2
KCD2-SR-1.LB
ERR 24 V DC
Power Rail
Copyright Pepperl+Fuchs, Printed in Germany
KCD2-SR-1.LB
abziehbare Klemme
grün
LED grün:
1 2
Versorgung
3 4
LED gelb/rot:
KCD2-SR-
1.LB
Status Ausgang/
Fehlermeldung
PWR
OUT/CHK
S1
S2
S3
S4
I II
5 6
7 8
Platz für Beschriftung
9 10
abziehbare Klemmen
grün
5
I
6
7
II
8
9+
24 V DC
10-
1
