- Seite 1 Funktionale Sicherheit Schaltverstärker HiD282*, HiD284* Handbuch ISO9001...
- Seite 2 Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie, herausgegeben vom Zentralverband Elektroindustrie (ZVEI) e. V. in ihrer neuesten Fassung sowie die Ergänzungsklausel: "Erweiterter Eigentumsvorbehalt". Weltweit Pepperl+Fuchs-Gruppe Lilienthalstr. 200 68307 Mannheim Deutschland Telefon: +49 621 776 - 0 E-Mail: info@de.pepperl-fuchs.com...
-
Seite 3: Inhaltsverzeichnis
Funktionale Sicherheit HiD282*, HiD284* Inhalt Einleitung ............5 Inhalt des Dokuments . - Seite 4 Funktionale Sicherheit HiD282*, HiD284* Inhalt...
-
Seite 5: Einleitung
Zusätzlich kann die Dokumentation aus folgenden Teilen bestehen, falls zutreffend: • EU-Baumusterprüfbescheinigung • EU-Konformitätserklärung • Konformitätsbescheinigung • Zertifikate • Control Drawings • FMEDA-Report • Assessment-Report • Weitere Dokumente Weitere Informationen zu Produkten mit funktionaler Sicherheit von Pepperl+Fuchs finden Sie im Internet unter www.pepperl-fuchs.com/sil. -
Seite 6: Sicherheitsinformationen
Funktionale Sicherheit HiD282*, HiD284* Einleitung Sicherheitsinformationen Zielgruppe, Personal Die Verantwortung hinsichtlich Planung, Montage, Inbetriebnahme, Betrieb, Instandhaltung und Demontage liegt beim Anlagenbetreiber. Nur Fachpersonal darf die Montage, Inbetriebnahme, Betrieb, Instandhaltung und Demontage des Produkts durchführen. Das Fachpersonal muss die Betriebsanleitung und die weitere Dokumentation gelesen und verstanden haben. -
Seite 7: Verwendete Symbole
Funktionale Sicherheit HiD282*, HiD284* Einleitung Verwendete Symbole Dieses Dokument enthält Symbole zur Kennzeichnung von Warnhinweisen und von informativen Hinweisen. Warnhinweise Sie finden Warnhinweise immer dann, wenn von Ihren Handlungen Gefahren ausgehen können. Beachten Sie unbedingt diese Warnhinweise zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden. -
Seite 8: Produktbeschreibung

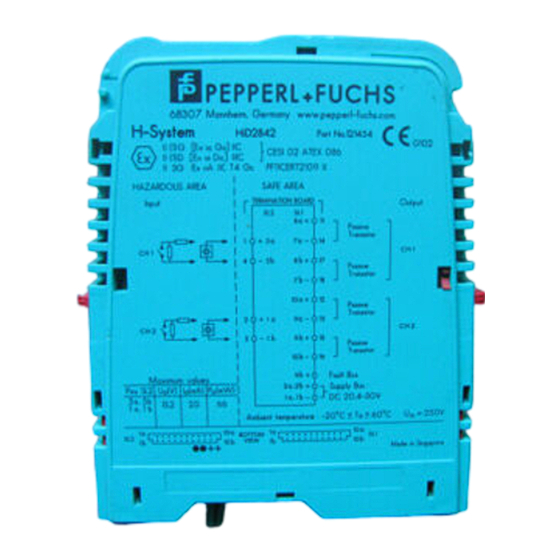

Produktbeschreibung Gültigkeit Dieses Handbuch ist nur für Geräte mit einer Artikelnummer größer als #70124759 gültig. Kontaktieren Sie für Informationen zu älteren Geräten Ihren Ansprechpartner von Pepperl+Fuchs. Funktion HiD282* Das Gerät HiD2822 ist eine 2-kanalige Trennbarriere. Das Gerät HiD2824 ist eine 4-kanalige Trennbarriere. -
Seite 9: Kennzeichnung
Funktionale Sicherheit HiD282*, HiD284* Produktbeschreibung Kennzeichnung Pepperl+Fuchs-Gruppe Lilienthalstraße 200, 68307 Mannheim, Deutschland Internet: www.pepperl-fuchs.com HiD2822, HiD2824, HiD2842, HiD2844 Bis SIL 2 Hinweis! Wenn Sie die Sicherheitskreise in homogener Redundanz (HFT = 1) ausführen, können Sie die Geräte in Anwendungen bis SIL 3 einsetzen. -
Seite 10: Planung
Funktionale Sicherheit HiD282*, HiD284* Planung Planung Systemstruktur 3.1.1 Low Demand Mode (Betriebsart mit niedriger Anforderungsrate) Für Anwendungen, bei denen zwei separate Steuer- oder Regelkreise für den normalen Betrieb und für den sicherheitstechnischen Betrieb realisiert werden, wird in der Regel eine Anforderungsrate für den Sicherheitskreis von weniger als einmal im Jahr angenommen. Prüfen Sie die folgenden relevanten Sicherheitsparameter: •... -
Seite 11: Annahmen
Funktionale Sicherheit HiD282*, HiD284* Planung Annahmen Während der FMEDA wurden folgende Annahmen getroffen: • Die Ausfallraten sind konstant, Verschleiß wird nicht berücksichtigt. • Die Ausfallrate basiert auf dem Siemens-Standard SN 29500. • Das sicherheitsbezogene Gerät gilt als Gerät des Typs A mit einer Hardware-Fehlertoleranz von 0. -
Seite 12: Sicherheitsfunktion Und Sicherer Zustand
Funktionale Sicherheit HiD282*, HiD284* Planung Sicherheitsfunktion und sicherer Zustand Sicherer Zustand Im sicheren Zustand der Sicherheitsfunktion ist der Ausgang spannungsfrei. Sicherheitsfunktion Die Sicherheitsfunktion des Geräts ist wie folgt definiert: Der Ausgang schaltet in den sicheren Zustand, wenn das Eingangssignal innerhalb des erwarteten Bereichs liegt. Eine Sicherheitsfunktion kann in der normalen Betriebsart oder in der invertierten Betriebsart ausgeführt werden. -
Seite 13: Sicherheitskennwerte
Funktionale Sicherheit HiD282*, HiD284* Planung Sicherheitskennwerte HiD2822, HiD2824 Parameter Kennwerte Beurteilungstyp und Vollständige Beurteilung Dokumentation Gerätetyp Betriebsart Low Demand Mode oder High Demand Mode Sicherheitsfunktion Ausgang ist spannungsfrei 1 Ausgang wiederholt 2 Ausgänge wiederholen das Eingangssignal. das Eingangssignal (nur HiD2822). 93 FIT 127 FIT ... - Seite 14 Funktionale Sicherheit HiD282*, HiD284* Planung HiD2842, HiD2844 Parameter Kennwerte Beurteilungstyp und Vollständige Beurteilung Dokumentation Gerätetyp Betriebsart Low Demand Mode oder High Demand Mode Sicherheitsfunktion Ausgang ist spannungsfrei 1 Ausgang wiederholt 2 Ausgänge wiederholen das Eingangssignal. das Eingangssignal (nur HiD2842). 76 FIT 89 FIT ...
-
Seite 15: Gebrauchsdauer
Funktionale Sicherheit HiD282*, HiD284* Planung Gebrauchsdauer Obwohl, basierend auf einer probabilistischen Schätzung, eine konstante Ausfallrate angenommen wird, gilt diese nur unter der Voraussetzung, dass die Gebrauchsdauer der Bauteile nicht überschritten wird. Das Ergebnis dieser probabilistischen Schätzung ist nur bis zum Erreichen der Gebrauchsdauer gültig, da die Wahrscheinlichkeit eines Ausfalls danach signifikant zunimmt. -
Seite 16: Montage Und Installation
Funktionale Sicherheit HiD282*, HiD284* Montage und Installation Montage und Installation Gerät montieren und installieren Beachten Sie die Sicherheitshinweise in der Betriebsanleitung. Beachten Sie die Informationen im Handbuch. Beachten Sie die Anforderungen an den Sicherheitskreis. Schließen Sie das Gerät ausschließlich an Geräte an, die für die Sicherheitsanwendung geeignet sind. -
Seite 17: Betrieb
Funktionale Sicherheit HiD282*, HiD284* Betrieb Betrieb Gefahr! Lebensgefahr durch fehlende Sicherheitsfunktion Wenn der Sicherheitskreis außer Betrieb genommen wird, ist die Sicherheitsfunktion nicht mehr gewährleistet. • Deaktivieren Sie nicht das Gerät. • Umgehen Sie nicht die Sicherheitsfunktion. • Reparieren, verändern oder manipulieren Sie nicht das Gerät. Gerät betreiben Beachten Sie die Sicherheitshinweise in der Betriebsanleitung. - Seite 18 Funktionale Sicherheit HiD282*, HiD284* Betrieb Ablauf der Wiederholungsprüfung Nehmen Sie den gesamten Sicherheitskreis außer Betrieb. Schützen Sie die Anwendung durch andere Maßnahmen. Bauen Sie einen Testaufbau auf, siehe Abbildungen unten. Simulieren Sie den Sensorstatus, indem Sie ein Potenziometer, einen Widerstand zur Kurzschlusserkennung oder einen Widerstand zur Leitungsbrucherkennung anschließen.
- Seite 19 Funktionale Sicherheit HiD282*, HiD284* Betrieb Multimeter HiD2822 ( mA ) 240 :/2.5 W 24 V DC Multimeter (mA) Multimeter (mA) 24 V DC- 1a, 1b Versorgung 2a, 2b supply Termination Board Zone 0, 1, 2 Zone 2 Div. 1, 2 Div.
- Seite 20 Funktionale Sicherheit HiD282*, HiD284* Betrieb Multimeter HiD2822 ( mA ) 240 :/2.5 W 24 V DC Multimeter (mA) 240 :/2.5 W 24 V DC Multimeter (mA) 1a, 1b Multimeter 2a, 2b (mA) 24 V DC- Termination Board Versorgung supply Zone 0, 1, 2 Zone 2 Div.
-
Seite 21: Wartung Und Reparatur
Funktionale Sicherheit HiD282*, HiD284* Wartung und Reparatur Wartung und Reparatur Gefahr! Lebensgefahr durch fehlende Sicherheitsfunktion Veränderungen am Gerät oder ein Defekt des Geräts können zum Ausfall des Geräts führen. Die Funktion des Geräts und des Sicherheitskreises ist nicht mehr gewährleistet. Reparieren, verändern oder manipulieren Sie nicht das Gerät. -
Seite 22: Abkürzungsverzeichnis
Funktionale Sicherheit HiD282*, HiD284* Abkürzungsverzeichnis Abkürzungsverzeichnis Diagnostic Coverage of dangerous faults (Diagnosedeckungsgrad) Failure In Time (Ausfälle pro Zeit) in 10 Failure Mode, Effects, and Diagnostics Analysis FMEDA (Ausfallarten-, Ausfalleinfluss- und Ausfallaufdeckungsanalyse) Wahrscheinlichkeit eines sicheren Ausfalls Wahrscheinlichkeit eines gefahrbringenden erkannten Ausfalls ... - Seite 23 Funktionale Sicherheit HiD282*, HiD284* Notizen...
- Seite 24 Pepperl+Fuchs Qualität Informieren Sie sich über unsere Qualitätspolitik: www.pepperl-fuchs.com/qualitaet www.pepperl-fuchs.com © Pepperl+Fuchs · Änderungen vorbehalten Printed in Germany / DOCT-7253A...
