Grenzwertschalter 1/209
Hardwarebeschreibung
3.5.9
Prüfung des Displays
Die frontseitige Digitalanzeige dient der Darstellung der Messwerte und der
Grenzwerteinstellung (obere Zeile 4-stellig plus Vorzeichen).
Die untere Zeile dient als Statusanzeige. Ein Alphazeichen und 2 Ziffern zeigen an,
welcher Wert in der oberen Zeile abzulesen ist.
Beispiel
T01 = Temperatur im Eingang 1
L01 = untere Grenze für Eingang 1
Die Überprüfung erfolgt per PC-Oberfläche oder mit dem Handterminal.
(Benutzen Sie den Terminal-Modus <Alt-E> in der PC-Oberfläche.)
(Brücke MODE in Stellung ENABLE)
P708 = 123 <Enter>
P709 = 12.34 <Enter>
3.6

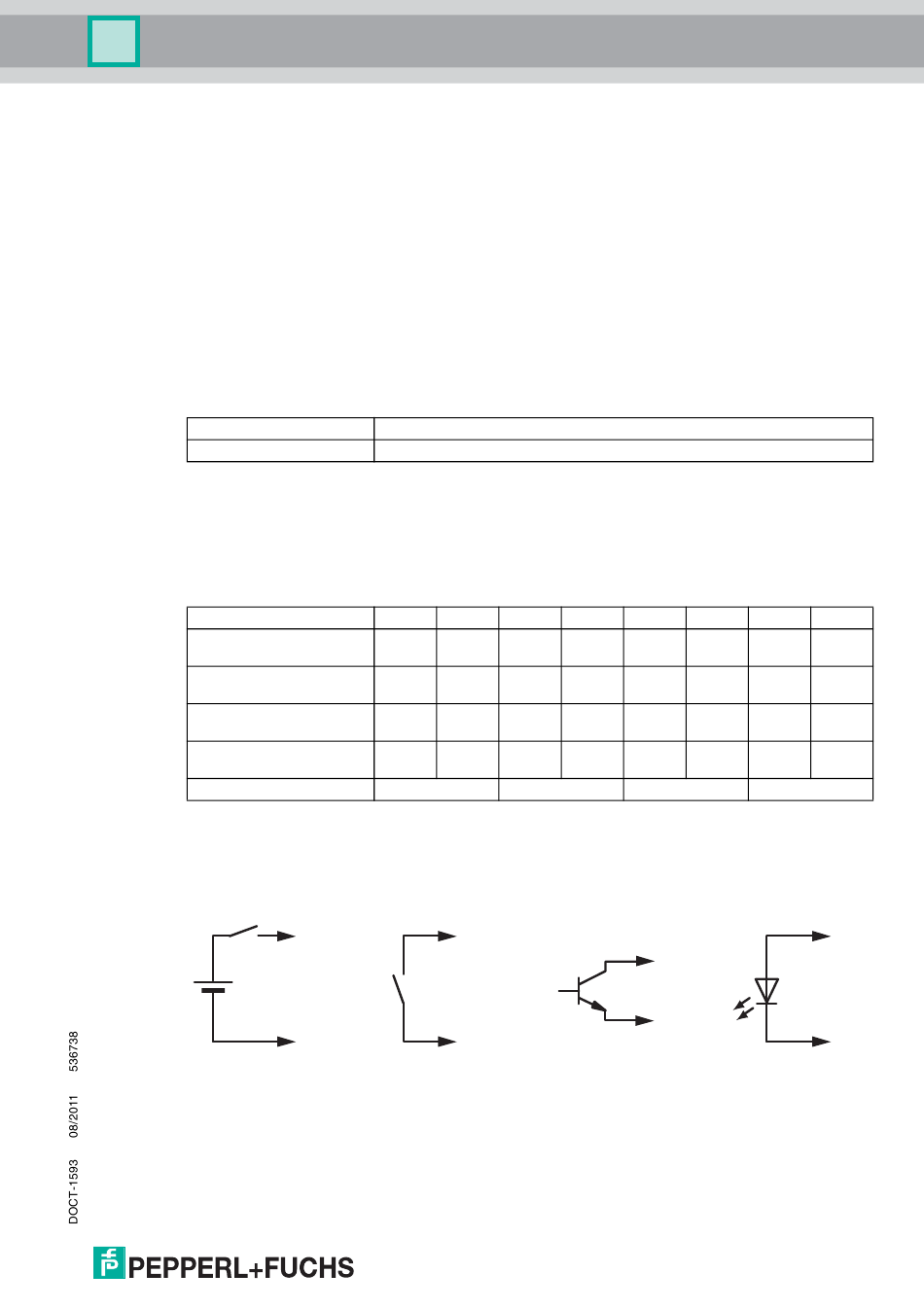

Umstellung Digitalausgang/Digitaleingang
Auf der Bestückungsseite des Gerätes finden Sie die Umstellbrücken.
Wählen Sie folgende Brückenstellung je nach gewünschter Betriebsart:
Funktion
Digitaleingang
0 ... 24 V aktiv
Digitaleingang
externer Schalter
Digitalausgang
Open Collector
Digitalausgang
aktiv ca. 6 V
Brücke X = geschlossen, sonst offen
Eingang
0 ... 24 V aktiv
+
–
Im Display erscheinen die eingegebenen Zeichen in der unteren Zeile.
Im Display erscheinen die eingegebenen Zeichen in der oberen Zeile.
104
105
204
X
X
X
X
X
X
Kanal 1
Kanal 2
Eingang
Ausgang
ext. Schalter
Open Collector
205
304
305
X
X
X
X
X
X
Kanal 3
Ausgang Ri = 13 kΩ
aktiv ca. 6 V
low power LED
404
405
X
X
X
X
Kanal 4
21
