VLT AQUA Drive FC 202
11.2.7.2 Regelungsstruktur bei Fluxvektor ohne Geber

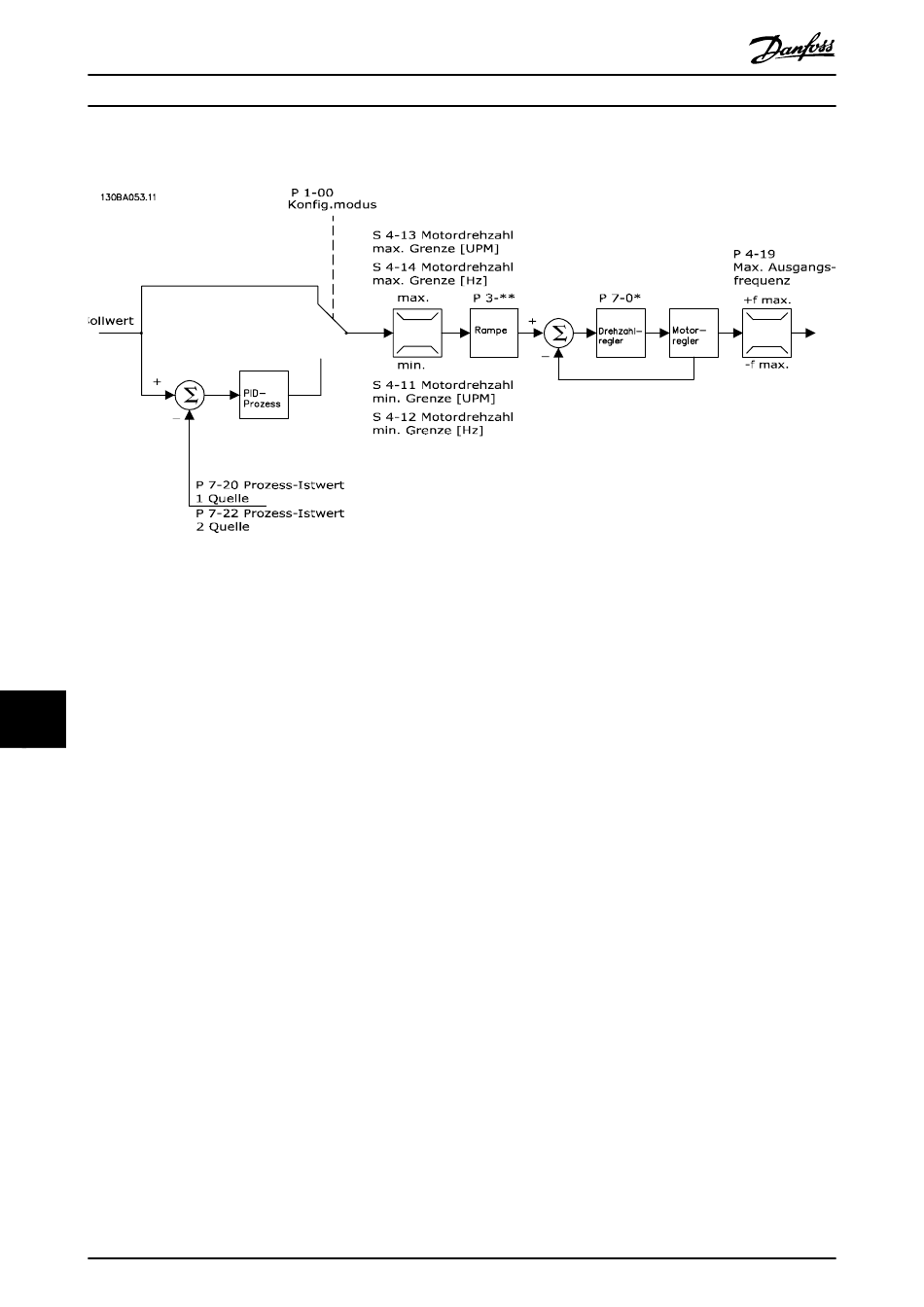

Abbildung 11.9 Regelungsstruktur bei Konfigurationen mit Fluxvektor mit und ohne Geber
Der resultierende Sollwert aus dem Sollwertsystem wird in Abbildung 11.9 entsprechend der angegebenen Parametereinstel-
lungen durch die Rampen- und Drehzahlbegrenzungen geführt.
Parameter 1-01 Motor Control Principle ist auf [2] Fluxvektor ohne Geber und Parameter 1-00 Configuration Mode auf [0] Ohne
Rückführung eingestellt. Ein errechneter Drehzahlistwert wird zur Steuerung der Ausgangsfrequenz am PID-Drehzahlregler
erzeugt. Der Drehzahl-PID-Regler muss mit seinen Parametern P, I und D (Parametergruppe 7-0* PID Drehzahlregler) eingestellt
werden.
11 11
Wählen Sie [3] PID-Prozess in Parameter 1-00 Configuration Mode, um den PID-Prozessregler zur Regelung mit Rückführung
bei einer Druck- oder Durchflussregelung zu verwenden. Die Parameter für Prozess-PID-Regelung befinden sich in den -
Parametergruppen 7-2* PID-Prozess Istw. und 7-3* PID-Prozessregler.
