Produktfunktionen
Weniger Ersatzteilbedarf
In der Regel wird nur 1 Bremswiderstand für das gesamte
Frequenzumrichtersystem anstatt eines Bremswiderstands
pro Frequenzumrichter benötigt.
Pufferung
Im Falle eines Netzausfall können alle verbundenen
Frequenzumrichter über den Zwischenkreis durch eine
externe Batterie versorgt werden. Die Anwendung kann
ihren Betrieb fortsetzen oder eine kontrollierte Abschaltung
durchführen.
Voraussetzungen
5 5
Die folgenden Voraussetzungen müssen erfüllt sein, bevor
Sie eine Zwischenkreiskopplung in Betracht ziehen können:
•
Der Frequenzumrichter muss über Zwischenkreis-
kopplungsklemmen verfügen.
•
Die Produktserie muss identisch sein. Sie können
nur VLT
mit anderen VLT
zumrichtern verwenden.
380 V

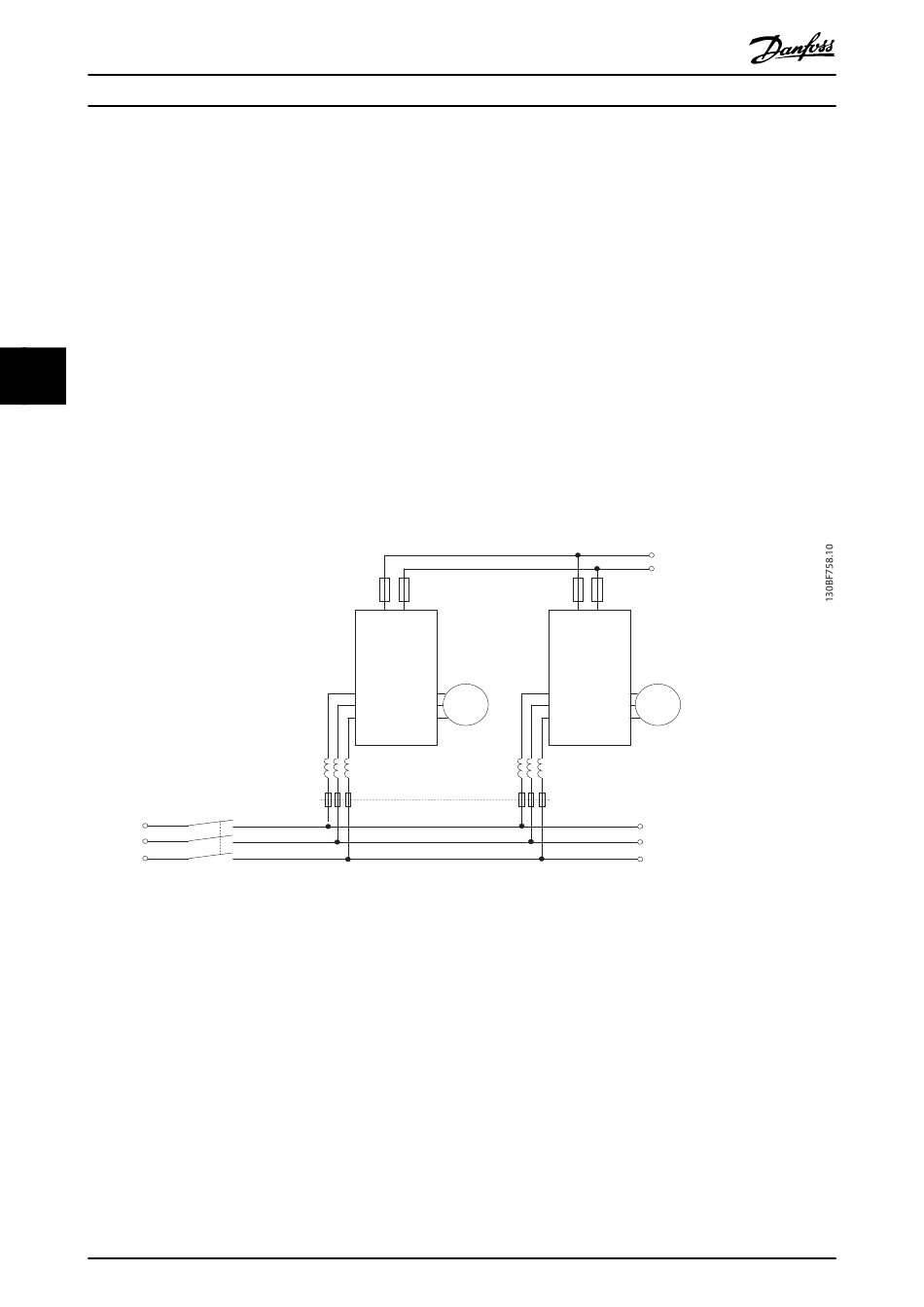

Abbildung 5.16 Diagramm einer Zwischenkreiskopplungsanwendung, in der bewährte Verfahren angewendet werden
Zwischenkreiskopplung
Geräte mit eingebauter Zwischenkreiskopplung enthalten die Klemmen (+) 89 DC und (-) 88 DC. Innerhalb des Frequenzum-
richters sind diese Klemmen mit dem DC-Bus an der Eingangsseite der DC-Zwischenkreisdrossel und den
Zwischenkreiskondensatoren verbunden.
Für die Verwendung der Zwischenkreiskopplungsklemmen stehen 2 Konfigurationen zur Verfügung.
•
Die Klemmen dienen dazu, die DC-Buskreise mehrerer Frequenzumrichter miteinander zu verbinden. In dieser
Konfiguration kann ein im generatorischen Betrieb befindliches Gerät überschüssige DC-Busspannung an ein
anderes Gerät weitergeben, das den Motor antreibt. Diese Zwischenkreiskopplung reduziert den Bedarf an
externen dynamischen Bremswiderständen und spart Energie. Theoretisch ist die Anzahl der Geräte, die Sie auf
diese Weise miteinander verbinden können, unendlich, sofern alle Geräte die gleiche Nennspannung aufweisen.
Darüber hinaus kann es je nach Größe und Anzahl der Geräte erforderlich sein, DC-Zwischenkreisdrosseln und DC-
32
VLT
®
AQUA Drive FC 202-Frequenzumrichter
®
AQUA Drive FC 202-Frequen-
2x aR-32
91
92
93
3x 0.23mH
3x gG-40
Common mains
disconnect switch
Danfoss A/S © 12/2017 Alle Rechte vorbehalten.
®
AQUA Drive FC 202
•
Die Frequenzumrichter müssen räumlich nah
beieinander aufgestellt werden, damit die
Verkabelung zwischen ihnen eine Länge von
25 m nicht überschreitet.
•
Die Frequenzumrichter müssen dieselbe
Nennspannung aufweisen.
•
Falls ein Bremswiderstand zu einer Zwischenkreis-
kopplungskonfiguration hinzugefügt wird, müssen
alle Frequenzumrichter mit einem Bremschopper
ausgestattet sein.
•
Sicherungen sind in der Zwischenkreiskopplung
vorzusehen.
Ein Diagramm einer Zwischenkreiskopplungsanwendung, in
der bewährte Verfahren angewendet werden, finden Sie
unter Abbildung 5.16. Wenden Sie sich für weitere Informa-
tionen zu Zwischenkreiskopplungen an Danfoss.
2x aR-12
89 88
11 kW
FC-302
96
M
97
98
82 81
DC connecting point for
additional drives in the
load sharing application
89 88
4 kW
FC-302
91 96
M
92 97
93 98
82 81
3x 0.81 mH
3x gG-16
Mains connecting point for
additional drives in the
load sharing application
