Danfoss VLT AQUA Drive FC 202 Projektierungshandbuch Seite 81

Außen- und Klemmenabmessung...
4
0
13 (0.5)
5
19 (0.8)
38 (1.5)
1 und 6 Anschlussklemmen für Bremse oder Rückspeiseeinheit
2 und 7 Motorklemmen

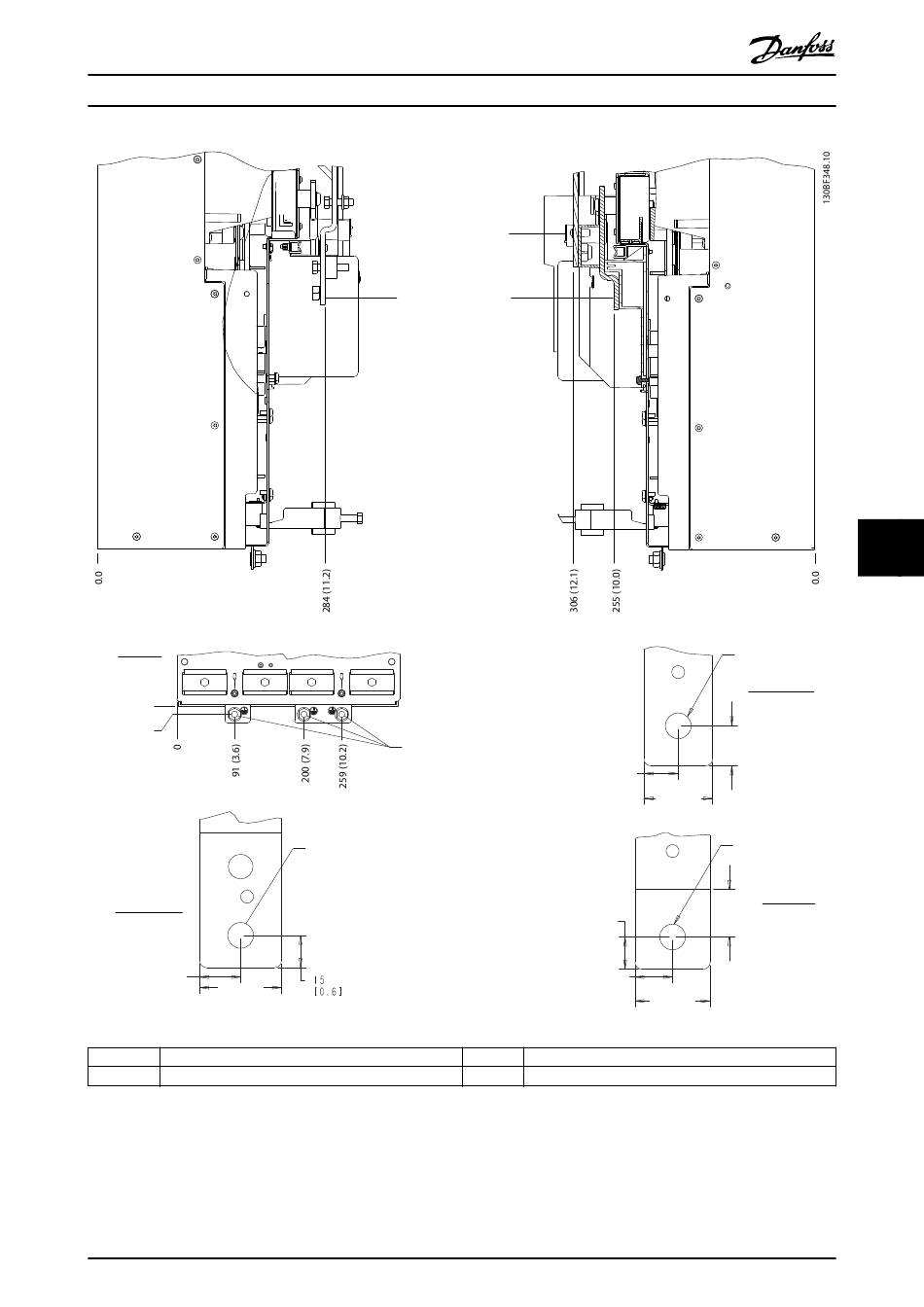

Abbildung 8.24 D4h – Klemmenabmessungen (Seitenansichten)
MG22B203
Projektierungshandbuch
3
3X M10X20
M10
3 und 5
4
