Produktfunktionen
eingeben. Konfigurationsanweisungen finden Sie im
Programmierhandbuch.
5.2.4 Thermischer Motorschutz für Ex-e-
Motoren
Der Frequenzumrichter ist mit einer ATEX ETR Temperatur-
überwachung-Funktion zum Betrieb von Ex-e-Motoren
gemäß EN-60079-7 ausgestattet. In Kombination mit einer
ATEX-zugelassenen PTC-Überwachungsvorrichtung wie die
®
VLT PTC Thermistor Card MCB 112 oder einer externen
Vorrichtung ist für die Installation keine separate Zulassung
einer ausgewiesenen Zertifizierungsstelle erforderlich.
Die ATEX ETR-Temperaturüberwachungsfunktion ermöglicht
die Verwendung eines Ex-e-Motors anstelle eines teureren,
größeren und schwereren Ex-d-Motors. Die Funktion
gewährleistet, dass der Frequenzumrichter den Motorstrom
zur Vermeidung einer Überhitzung begrenzt.
Anforderungen für den Ex-e-Motor
•
Stellen Sie sicher, dass der Ex-e-Motor für einen
Einsatz in explosionsgefährdeten Bereichen (ATEX-
Zone 1/21, ATEX-Zone 2/22) mit
Frequenzumrichtern zugelassen ist. Der Motor
muss für die jeweiligen explosionsgefährdeten
Bereiche zertifiziert sein.
•
Installieren Sie den Ex-e-Motor entsprechend der
Motorzulassung in Bereich 1/21 oder 2/22 des
explosionsgefährdeten Bereichs.
HINWEIS
Installieren Sie den Frequenzumrichter außerhalb des
explosionsgefährdeten Bereichs.
•
Stellen Sie sicher, dass der Ex-e-Motor mit einer
ATEX-zugelassenen Motorüberlastschutzvor-
richtung ausgestattet ist. Diese Vorrichtung
überwacht die Temperatur in den Motorwick-
lungen. Im Falle eines kritischen
Temperaturniveaus oder einer Fehlfunktion
schaltet die Vorrichtung den Motor ab.
-
Mit der VLT
112 können Sie gemäß ATEX-Zulassung
die Motortemperatur überwachen. Es ist
Voraussetzung, dass der Frequenzum-
richter gemäß DIN 44081 oder 44082
mit 3 bis 6 in Reihe geschalteten PTC-
Thermistoren ausgestattet ist.
- Alternativ können Sie auch eine externe
PTC-Schutzvorrichtung mit ATEX-
Zulassung verwenden.
•
Unter folgenden Umständen ist ein Sinusfilter
erforderlich:
MG22B203
Projektierungshandbuch
®
PTC Thermistor Card MCB
Danfoss A/S © 12/2017 Alle Rechte vorbehalten.
- Lange Kabel (Spannungsspitzen) oder
eine erhöhte Netzspannung
Spannungen erzeugen, die die maximal
zulässige Spannung an den
Motorklemmen überschreiten.
- Die minimale Taktfrequenz des Frequen-
zumrichters erfüllt nicht die vom
Motorenhersteller angegebene
Anforderung. Die minimale Taktfrequenz
des Frequenzumrichters wird in
Parameter 14-01 Switching Frequency als
Werkseinstellung angezeigt.
Kompatibilität von Motor und Frequenzumrichter
Für gemäß EN-60079-7 zertifizierte Motoren stellt der
Motorenhersteller eine Datenliste einschließlich Grenzen
und Regeln als Datenblatt oder auf dem Motor-Typenschild
bereit. Berücksichtigen Sie während Planung, Installation,
Inbetriebnahme, Betrieb und Wartung die vom Hersteller
bereitgestellten Grenzen und Regeln für:
•
Minimale Taktfrequenz.
•
Maximalen Strom.
•
Minimale Motorfrequenz.
•
Maximale Motorfrequenz.

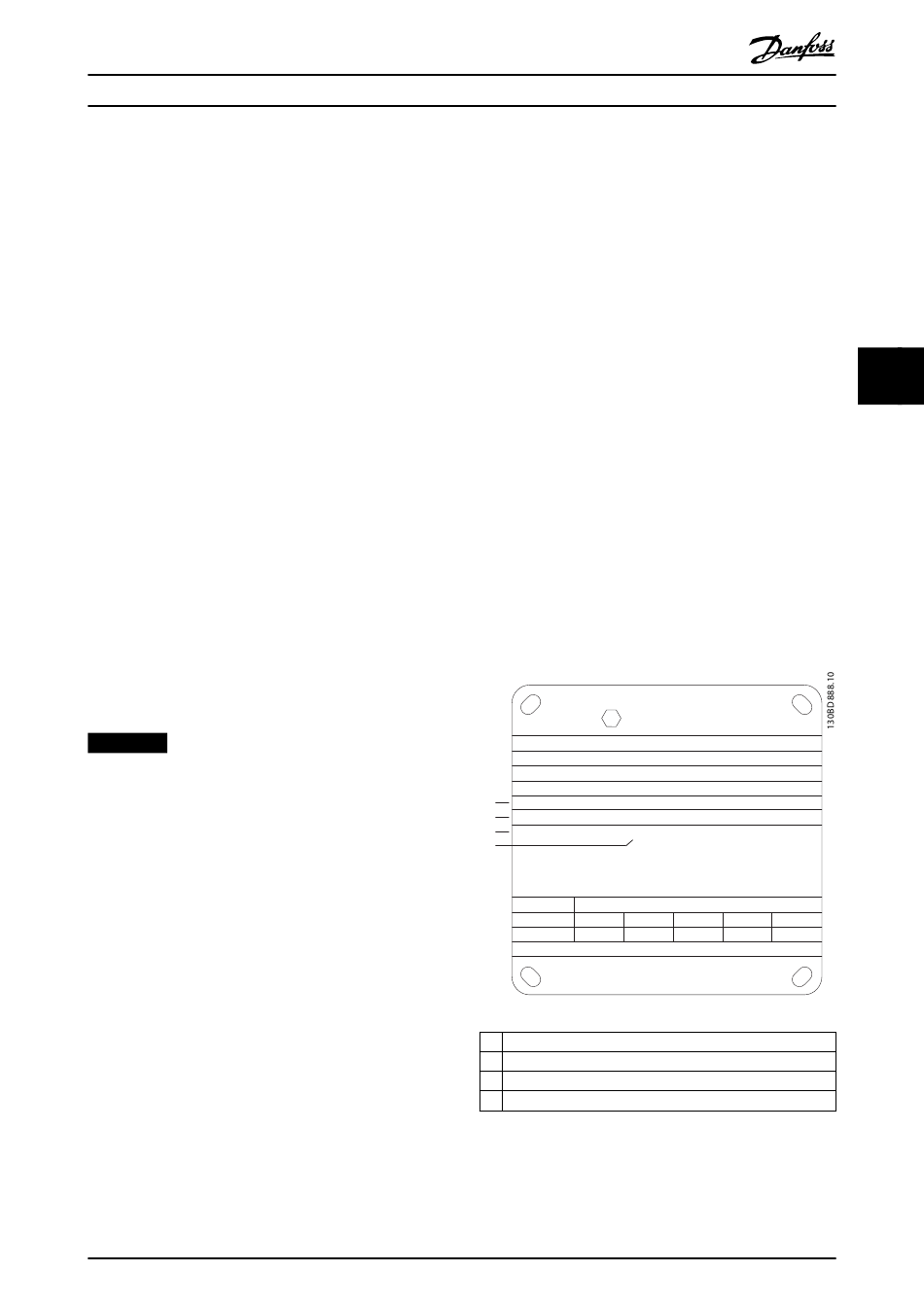

Abbildung 5.2 zeigt, wo die Anforderungen auf dem Motor-
Typenschild angegeben sind.
x З
СЄ 1180
CONVERTER SUPPLY
VALID FOR 380 - 415V FWP 50Hz
3 ~ Motor
1
MIN. SWITCHING FREQ. FOR PWM CONV. 3kHz
2
l = 1.5XI t = 10s t = 10min
OL COOL
M,N
3
MIN. FREQ. 5Hz MAX. FREQ. 85 Hz
4
PWM-CONTROL
f [Hz] 5 15
Ix/I 0.4 0.8
M,N
PTC °C DIN 44081/-82
Manufacture xx
1 Minimale Taktfrequenz
2 Maximaler Strom
3 Minimale Motorfrequenz
4 Maximale Motorfrequenz
Abbildung 5.2 Motor-Typenschild mit Frequenzumrichteranfor-
derungen
Ex-e ll T3
25 50 85
1.0 1.0 0.95
EN 60079-0
EN 60079-7
21
5 5
