Anwendungsbeispiele

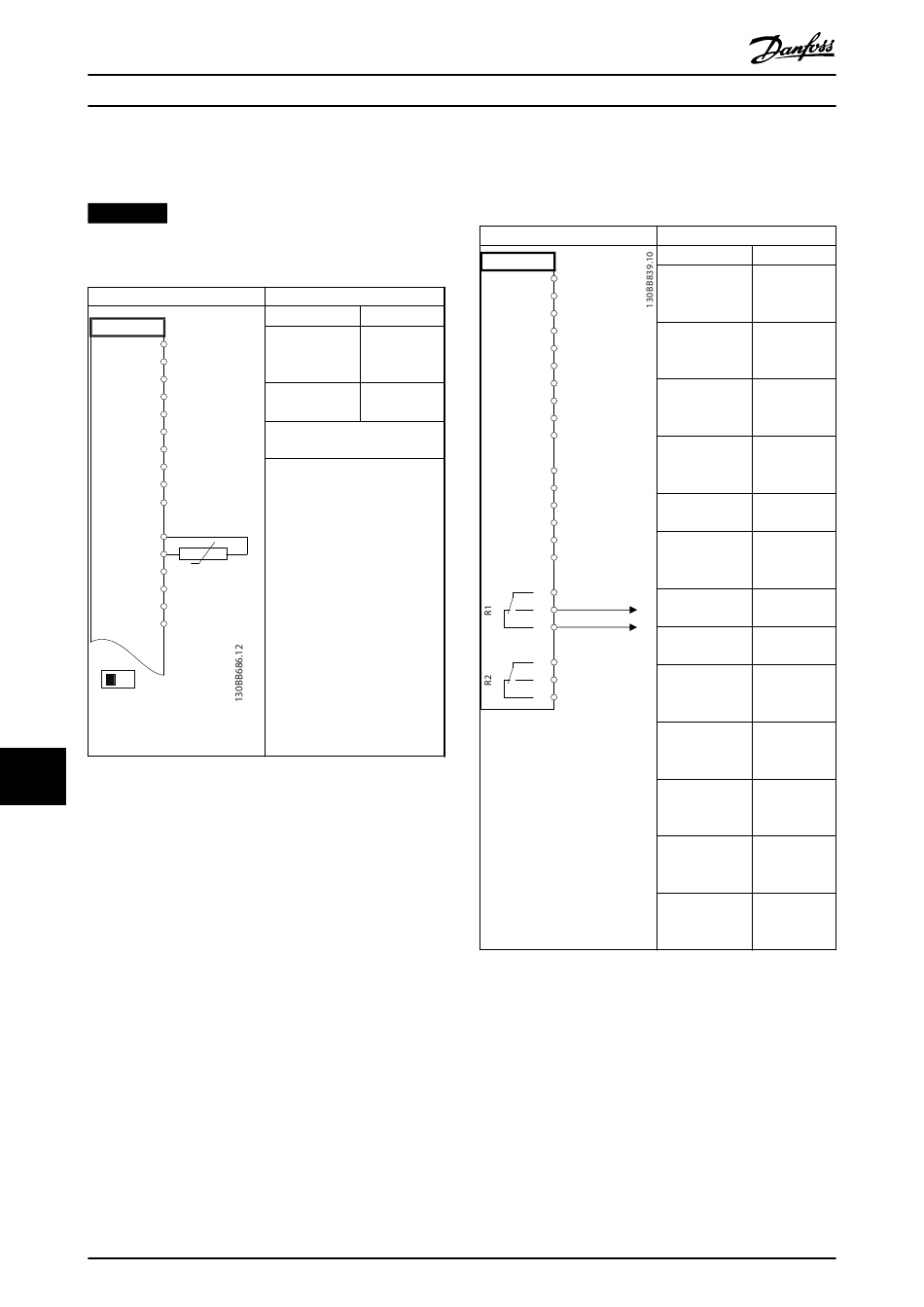

12.8 Anschlußbeispiel für einen
Motorthermistor
HINWEIS
Sie müssen Thermistoren verstärkt oder zweifach
isolieren, um die PELV-Anforderungen zu erfüllen.
VLT
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN 37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
U - I
A53
12 12
Tabelle 12.12 Anschlussbeispiel für einen Motorthermistor
198
®
VLT AQUA Drive FC 202
Parameter
Funktion Einstellung
Parameter 1-90 [2] Thermistor-
Motor Thermal Abschalt.
Protection
Parameter 1-93 T [1] Analog-
hermistor Source eingang 53
*=Werkseinstellung
Hinweise/Anmerkungen:
Wenn nur eine Warnung
erforderlich ist, müssen Sie
Parameter 1-90 Motor Thermal
Protection auf [1] Thermistor
Warnung programmieren.
Danfoss A/S © 12/2017 Alle Rechte vorbehalten.
12.9 Anschlußbeispiel für eine
Relaiskonfiguration mit Smart Logic
Control
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
27
D IN
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
01
02
03
04
05
06
Parameter
Funktion Einstellung
Parameter 4-30 [1] Warnung
Motor Feedback
Loss Function
Parameter 4-31 100 U/min
Motor Feedback
Speed Error
Parameter 4-32 5 s
Motor Feedback
Loss Timeout
Parameter 7-00 S [2] MCB 102
peed PID
Feedback Source
Parameter 17-11 1024*
Resolution (PPR)
Parameter 13-00 [1] Ein
SL Controller
Mode
Parameter 13-01 [19] Warnung
Start Event
Parameter 13-02 [44] [Reset]-
Stop Event Taste
Parameter 13-10 [21] Nr. der
Comparator Warnung
Operand
Parameter 13-11 [1] ≈ (gleich)*
Comparator
Operator
Parameter 13-12 90
Comparator
Value
Parameter 13-51 [22]
SL Controller Vergleicher 0
Event
Parameter 13-52 [32] Digital-
SL Controller ausgang A-
Action AUS
