10.4 Steuerkabel und -klemmen
Steuerleitungen müssen abgeschirmt und die Abschirmung
muss beidseitig über eine Kabelschelle mit dem Metall-
gehäuse der Einheit verbunden sein.
Informationen zum richtigen Erden von Steuerleitungen
finden Sie unter Abbildung 10.4.
PLC etc.
PLC etc.
Ground
10 10
PLC etc.
Ground
PLC etc.
Ground
100 nF
69
68
61
156
Ground Ground
Ground
Ground Ground
Ground
2
Minimum 16 mm
Equalizing cable
Ground
Drive
Ground
Danfoss A/S © 12/2017 Alle Rechte vorbehalten.
®
VLT AQUA Drive FC 202
1
2
3
4
Drive
5
1
Drive
2

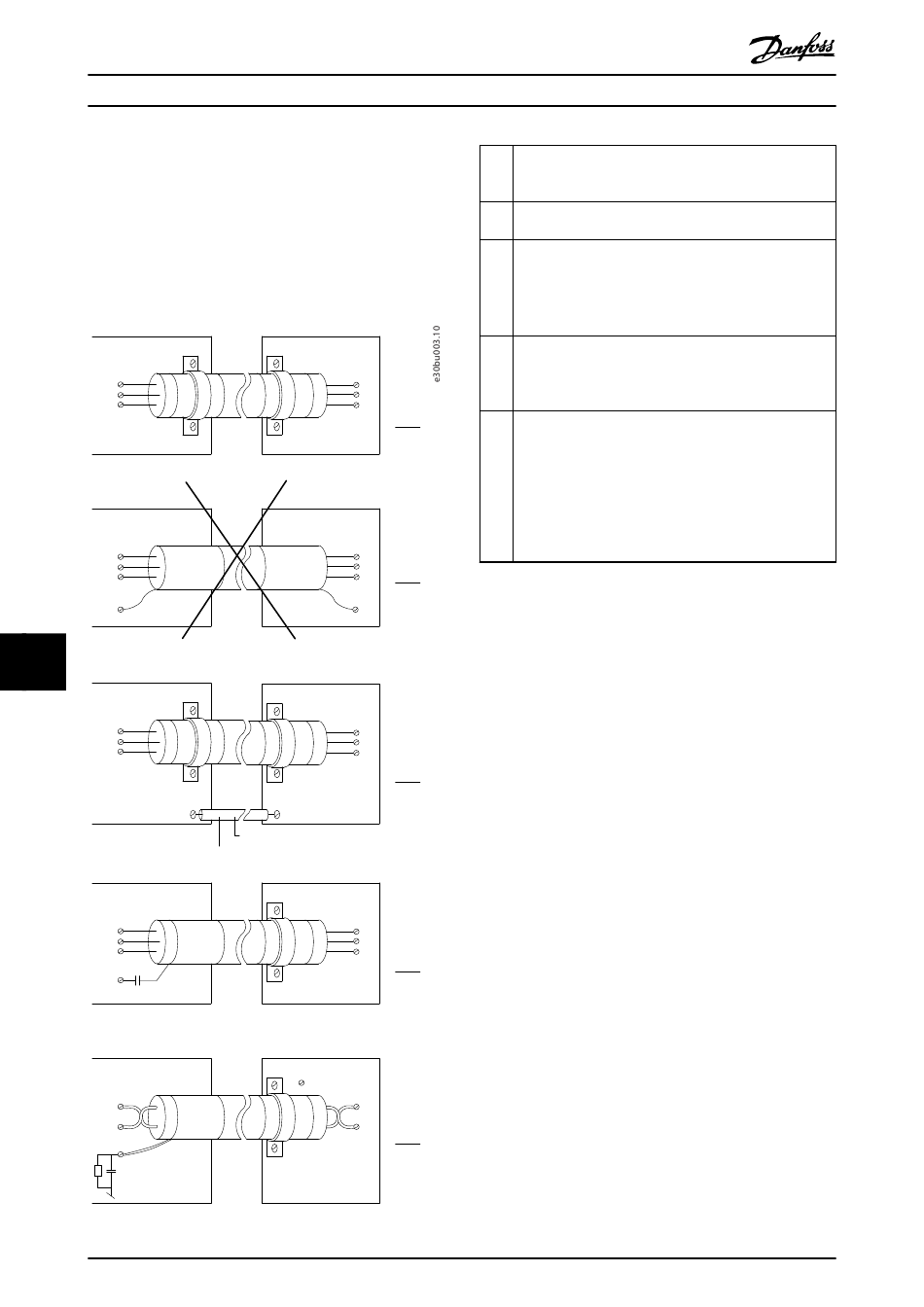

Abbildung 10.4 Erdungsbeispiele
10.4.1 Führung von Steuerleitungen
Befestigen und führen Sie alle Steuerleitungen wie in
Drive
Abbildung 10.5 dargestellt. Achten Sie auf den ordnungs-
gemäßen Anschluss der Abschirmungen, um optimale
Störsicherheit zu gewährleisten.
•
3
•
Drive
Feldbus-Verbindung
Anschlüsse werden zu den entsprechenden Optionen auf
der Steuerkarte hergestellt. Genauere Informationen finden
4
Sie in der entsprechenden Feldbus-Anleitung. Führen Sie
das Kabel in die Einheit ein und bündeln Sie dieses dabei
mit anderen Steuerleitungen. Siehe Abbildung 10.5.
Drive
68
69
5
Steuerleitungen und Kabel für die serielle Kommunikation
müssen beidseitig mit Kabelschellen montiert werden, um
bestmöglichen elektrischen Kontakt zu gewährleisten.
Vermeiden Sie verdrillte Abschirmlitzen. Diese erhöhen die
Abschirmungsimpedanz bei hohen Frequenzen.
Besteht zwischen dem Frequenzumrichter und der SPS ein
unterschiedliches Erdpotenzial, können Ausgleichsströme
auftreten, die das gesamte System stören. Verlegen Sie ein
Potenzialausgleichskabel neben der Steuerleitung.
Mindestleitungsquerschnitt: 16 mm
Bei Verwendung sehr langer Steuerkabel können 50/60-
Hz-Brummschleifen auftreten. Schließen Sie ein
Schirmende über einen 100-nF-Kondensator (mit möglichst
kurzen Leitungen) an die Masse an.
Bei Verwendung von Kabeln für die serielle Kommuni-
kation können Sie niederfrequente Störströme zwischen
zwei Frequenzumrichtern eliminieren, indem Sie ein Ende
der Abschirmung mit Klemme 61 verbinden. Diese
Klemme ist intern über ein RC-Glied mit Erde verbunden.
Verwenden Sie verdrillte Leiter (Twisted Pair), um die
zwischen den Leitern eingestrahlten Störungen zu
reduzieren.
Trennen Sie die Steuerleitung von Hochleistungs-
kabeln.
Ist der Frequenzumrichter an einen Thermistor
angeschlossen, müssen die Thermistorsteuerlei-
tungen abgeschirmt und verstärkt/doppelt isoliert
sein. Wir empfehlen eine 24-V-DC-Versorgungs-
spannung.
2
(6 AWG).
